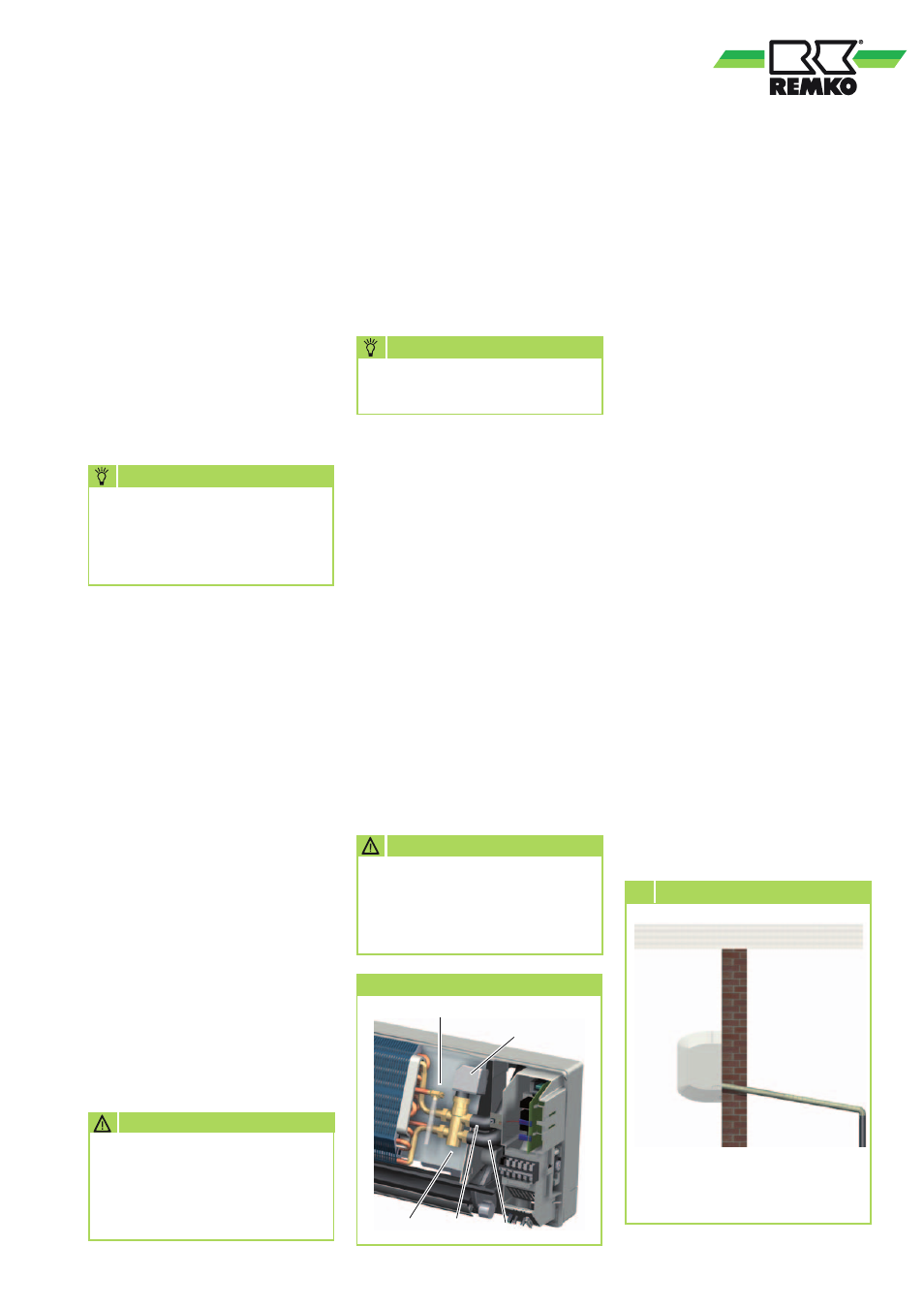

Die Regelung erfolgt durch die
3-Wege-Ventilbaugruppe. Sie
besteht aus dem elektrisch betä-
tigtem Ventilkopf und dem Ven-
tilkörper. Wird der Kopf elektrisch
aktiviert, betätigt er den Körper,
der das Medium in das Register
leitet. Ist die Temperatur erreicht,
wir der Kopf abgeschaltet und das
Medium wird am Register vorbei in
den Bypass geführt.
Der Bypass dient zur Sicherstellung
des Mindestvolumenstromes für
den Kaltwasser-Erzeuger.
Die Zeitdauer zwischen voll-
ständiger Öffnung bzw. Schlie-
ßung kann ca. drei Minuten
betragen.
HINWEIS
Strangregulierventile
Durch bauseitig zu stellende
Strangregulierventile werden die
in der Rohrnetzauslegung er-
rechneten Einzel–Druckverluste
jedes einzelnen Gerätes an die
Gesamtanlage angepasst. Infolge
des Druckverlustes passen sich die
Nennvolumenströme des Mediums
an die erforderlichen Werte an.
Frostschutz (Zubehör)
Als Medium einer Kaltwasser-An-
lage wird in der Regel ein Wasser-
Glykol-Gemisch verwendet. Je
nach Einsatz des verwendeten
Glykoltyps und –menge veränder-
tet sich die Viskosität, der Druck-
verlust erhöht sich und die abge-
gebene Kühl-/bzw. Heizleistung
des Gerätes wird reduziert.
Alle Anlagen-Komponenten müs-
sen für die Verwendung mit Glykol
freigegeben sein.
Membranausdehnungsgefäß (MAG)
Um Druckschwankungen im
Stillstand infolge von Tempera-
turveränderungen zu vermeiden
sind MAG´s mit Stickstofffüllung
(feuchtigkeitsneutral) in die Anlage
einzubinden.
In der Stickstofffüllung kann kei-
ne Feuchtigkeit kondensieren.
HINWEIS
Sicherheitsventil
Sicherheitsventile begrenzen einen
zu großen Betriebsdruck infolge
zu starker Erwärmung oder Über-
füllung des Betriebsmediums. Der
Austritt des Ventils erfordert einen
freien Einlauf in eine Ablaufleitung.
Bei der Verwendung von Glykol
sind die örtlichen Entsorgungsvor-
schriften zu beachten.
Automatische Entlüftungsventile
Das Gerät besitzt einen bzw. zwei
manuelle Entlüftungsventile am
Sammelrohr des Registers. Nach
Füllen der Anlage kann hier se-
parat das Gerät entlüftet werden.
Zudem sind automatische Entlüf-
tungsventile in der Sammelleitung
an der nächst höheren Stelle zu
montieren.
Bei der Verwendung und
Entsorgung sind die Produkt-
und Sicherheitsdatenblätter des
verwendeten Glykoltyps zu
beachten.
ACHTUNG
Bei der Verwendung von
glykolhaltigen Medien sind
glykolbeständige Entlüftungs-
ventile erforderlich.
ACHTUNG
Manuelle Entlüftung
Manuelles Entlüftungsventil
Ventilkopf
Ventilkörper Austritt Eintritt
Kondensatanschluss
Auf Grund der Taupunktunter-
schreitung am Register kommt
es während des Kühlbetriebes
zur Kondensatbildung.
Unterhalb des Registers befindet
sich eine Auffangwanne, die mit
einem Ablauf verbunden werden
muss.
■
Die bauseitige Kondensatlei-
tung ist mit einem Gefälle von
min. 2 % zu verlegen (Bild 6).
Gegebenenfalls sehen Sie eine
dampfdiffusionsdichte Isolation
vor.
■
Führen Sie die Kondensatlei-
tung des Gerätes frei in die Ab-
laufleitung. Falls das Kondensat
in eine Abwasserleitung geführt
wird, sehen Sie einen Siphon
als Geruchsverschluß vor.
■
Bei einem Gerätebetrieb unter
0 °C Außentemperatur ist auf
eine frostsichere Verlegung der
Kondensatleitung zu achten.
Ggf. ist eine Rohrbegleitheizung
vorzusehen.
■
Nach erfolgter Verlegung muss
der freie Ablauf des Kondensats
überprüft und eine permanente
Dichtheit sichergestellt werden.
6 Gefälle der Kondensatleitung
2% Gefälle
Der Kondensatschlauch ist serienmä-
ßig für den Anschluss auf der linken
Seite (Ansicht von vorne) vorgesehen.
