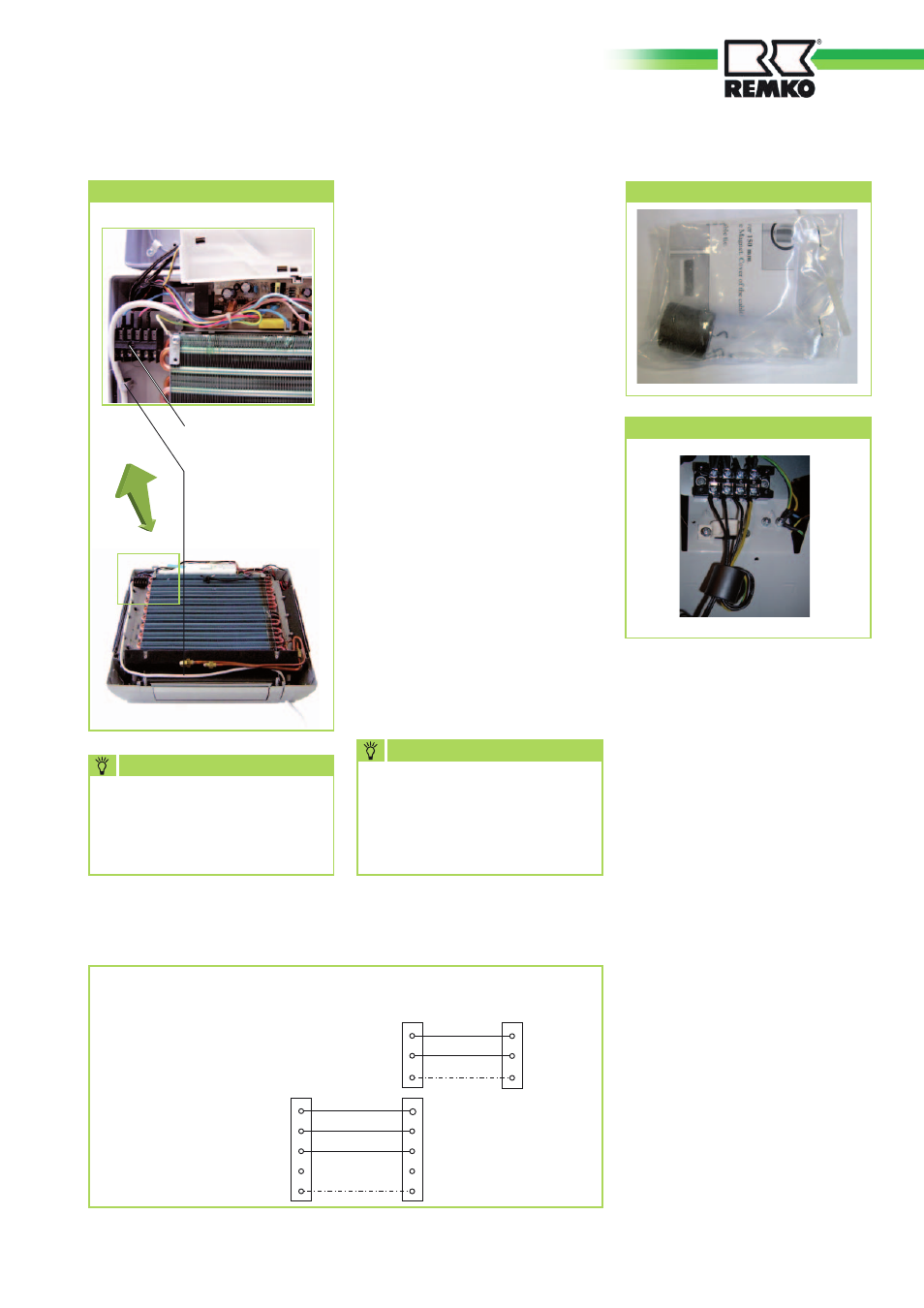

REMKO ATY 261 DC - Handbuch (Seite 27)

Bild 18
Anschluss des Innengerätes
Führen Sie den Anschluss folgen-
dermaßen durch:
1. Demontieren Sie die Geräte-
front, wie unter Kapitel „Ge-
räteinstallation“ beschrieben.
2. Wählen Sie den Querschnitt der
Anschlussleitung gemäß den
Vorschriften aus.
3. Verbinden Sie das Gerät mit der
Netzzuleitung und Steuerlei-
tung zum Außenteil
(Siehe Elektrisches Anschluss-
schema).
4. Bauen Sie das Gerät wieder
zusammen.
Anschluss des Innengerätes Bild 17
Klemmleiste /
Steuerleiste
Anschluss des Außenteils
Zum Anschluss der Leitung gehen
Sie folgendermaßen vor:
1. Demontieren Sie den Geräte-
deckel.
2. Entfernen Sie die sich beim An-
schluss befindliche Seitenwand.
3. Führen Sie die Leitungen durch
den im Lieferumfang enthal-
tenen Ferritkern (Bild 17+18).
4. Führen Sie die Leitung durch
den Kantenschutzring des fest-
stehenden Anschlussbleches.
5. Klemmen Sie die Leitung ge-
mäß des Anschlussschemas an.
6. Verankern Sie die Leitung in der
Zugentlastung und bauen Sie
das Gerät wieder zusammen.
Netzzuleitung
Sämtliche elektrische Steck-
und Klemmverbindungen sind
auf ihren festen Sitz und dauer-
haften Kontakt zu kontrollieren
und ggf. nachzuziehen.
HINWEIS
Vor Anschluss der Kältemittel-
rohrleitung, ist der Ventilkern
aus dem Anschluss der Ein-
spritzleitung zu entfernen.
HINWEIS
Elektrisches Anschlussschema
ATY 261 DC / ATY 351 DC
Außenteil Innengerät Netzzuleitung
230 V~,
50 Hz,
L1 / N
/ PE
Neutralleiter
Steuerleiter
1
2
3
B
A
C
4
PE
D
PE Schutzleiter
Außenleiter
Außenleiter
N
L1 L
1N
PE PE
Schutzleiter
