Zusätzliche Hinweise zur
Installation
■
Ist die einfache Länge der Ver-
bindungsleitung länger als
5 m, so ist bei der Erstinbetrieb-
nahme der Anlage Kältemittel
hinzuzufügen. (Siehe Kapitel
„Kältemittel hinzufügen“).
Es dürfen nur Werkzeuge und
Komponenten zur Verwendung
kommen, die für den Einsatz
im Kältebereich zugelassen
sind.
HINWEIS

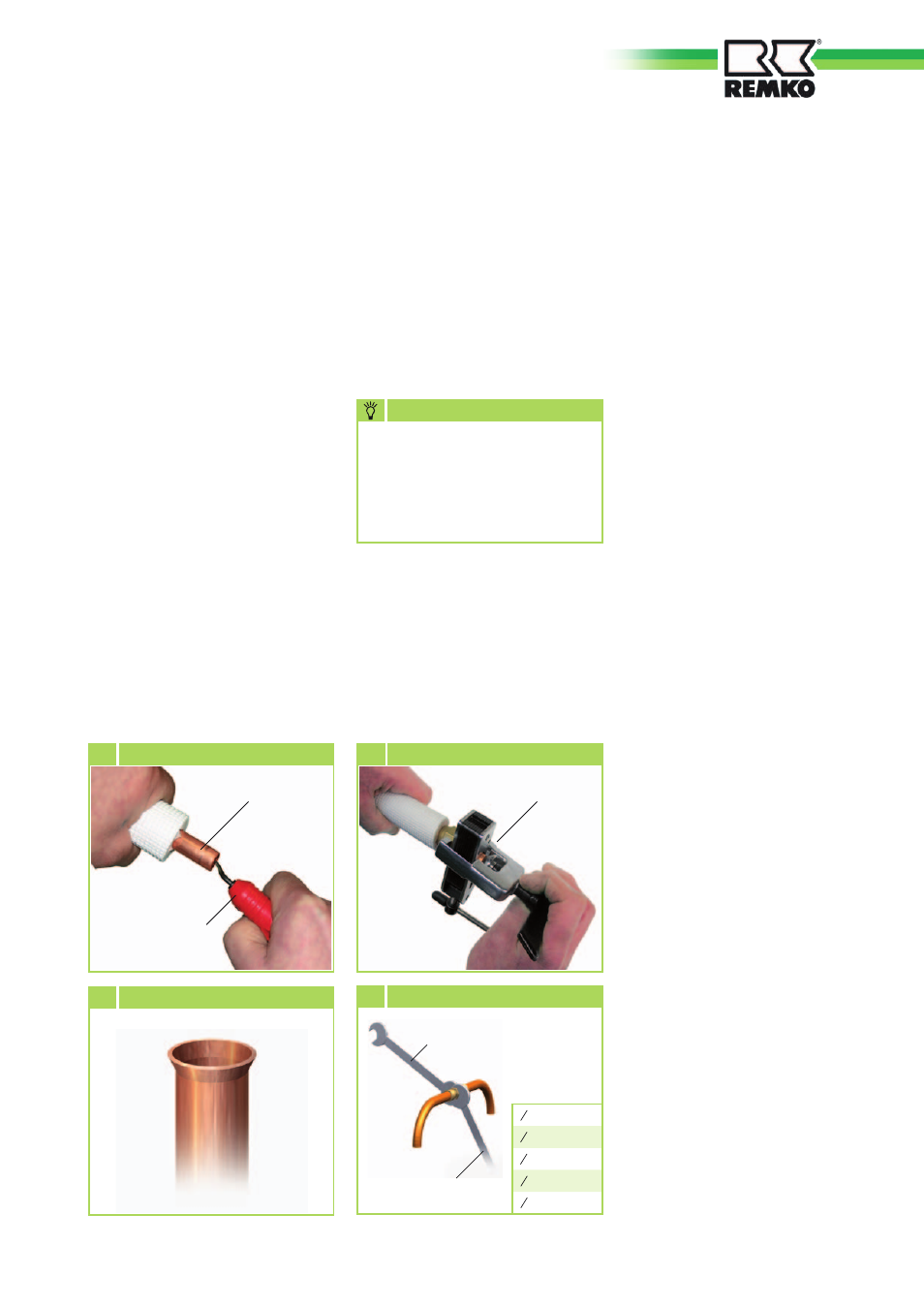

Bördelwerkzeug
7 Bördeln der Kältemittelleitung
Kältemittelleitung
Entgrater
6 Entgraten der Kältemittelleitung
8 Korrekte Bördelform
Festziehen 1. Maulschlüssel
Gegenhalten
2. Maulschlüssel
9 Verschraubungen anziehen
Anzugs-
drehmoment:
1 4 “ 15-20 Nm
3 8 “ 33-40 Nm
1 2 “ 50-60 Nm
5 8 “ 65-75 Nm
3 4 “ 95-105 Nm
5. Überprüfen Sie, ob der Bördel
eine korrekte Form aufweist
(Bild 8)
.
6. Nehmen Sie zunächst die
Verbindung der Kältemittellei-
tungen mit dem Anschluss per
Hand vor, um einen richtigen
Sitz zu gewährleisten.
7. Befestigen Sie nun endgültig die
Verschraubungen mit 2 Maul-
schlüsseln geeigneter Schlüs-
selweite. Halten Sie während
des Schraubens auf jeden Fall
mit einem Maulschlüssel gegen
(Bild 9)
.
8. Verwenden Sie nur für den
Temperaturbereich einsetzbare
und diffusionsdichte Isolations-
schläuche.
9. Verlegen Sie die Kältemittellei-
tungen vom Innengerät zum
Außenteil. Achten Sie auf eine
ausreichende Befestigung und
treffen Sie ggf. Maßnahmen zur
Ölrückführung!
10. Beachten Sie bei der Montage
die Biegeradien der Kältemit-
telleitungen und biegen Sie nie
eine Stelle des Rohres zweimal.
Versprödung und Rißgefahr
können die Folge sein.
12. Stellen Sie sicher, dass kein Kör-
perschall auf Teile des Gebäu-
des übertragen wird. Körper-
schallübertragungen werden
durch Schwingungsdämpfer
reduziert!
13. Bearbeiten Sie die Kältemittel-
leitung im Bereich des Außen-
teiles, wie vorab beschrieben.
11. Installieren Sie das Außenteil
mit der Wand- bzw. Boden-
konsole an statisch zulässige
Gebäudeteile (Installationsan-
weisungen der Konsolen beach-
ten).
