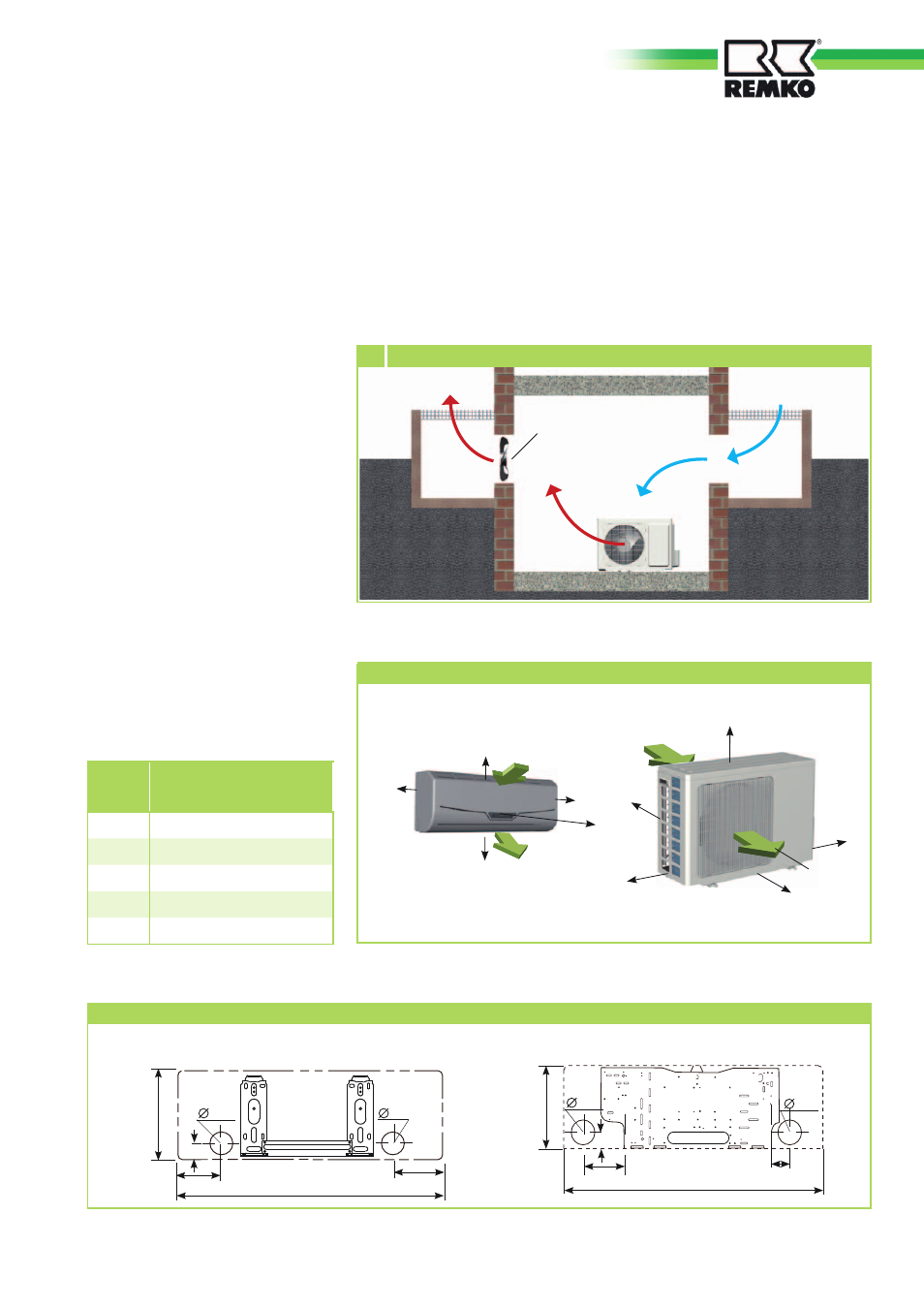

Aufstellung im Gebäudeinneren
■
Sorgen Sie für eine ausrei-
chende Wärmeabfuhr, wenn
das Außenteil im Keller, auf
dem Dachboden, in Neben-
räumen oder Hallen aufgestellt
wird (Bild 4).
■
Installieren Sie einen zusätz-
lichen Ventilator, der über den
gleichen Luftvolumenstrom
des im Raum aufzustellenden
Außenteiles verfügt und der
eventuelle zusätzliche Druck-
verluste durch Luftkanäle
kompensieren kann (Bild 4).
■
Gewährleisten Sie eine konti-
nuierlich ungehinderte Luft-
zufuhr von außen, möglichst
durch gegenüberliegende,
ausreichend große Luft-
öffnungen (Bild 4).
Mindestfreiräume
Die Mindestfreiräume sind zum
einen für Wartungs- und Repara-
turarbeiten und zum anderen für
die optimale Luftverteilung vorzu-
sehen.
ML 226 DC AT
ML 352 DC AT
ML 522 DC AT
A
150 mm
B
700 mm
C
400 mm
D
150 mm
E
200 mm
■
Halten Sie die statischen und
sonstige bautechnische Vor-
schriften und Bedingungen
bezüglich des Gebäudes ein
und sehen Sie ggf. eine
Schalldämmung vor.
Mindestfreiräume
E
C
B
A
D
Lufteintritt
Luftaustritt
Warmluft
Kalte
Frischluft
Licht-
schacht
Außenteil
Warmluft
Licht-
schacht
zusätzlicher
Ventilator
4 Aufstellung im Gebäudeinneren
Lufteintritt
Luftaustritt
Alle Angaben in mm
1700
Montagepunkte der Wandhalterung
ML 226-352 DC IT
ML 522 DC IT
920
45
270
65
65
790
270
65
65
45
90
70
70
40
17
