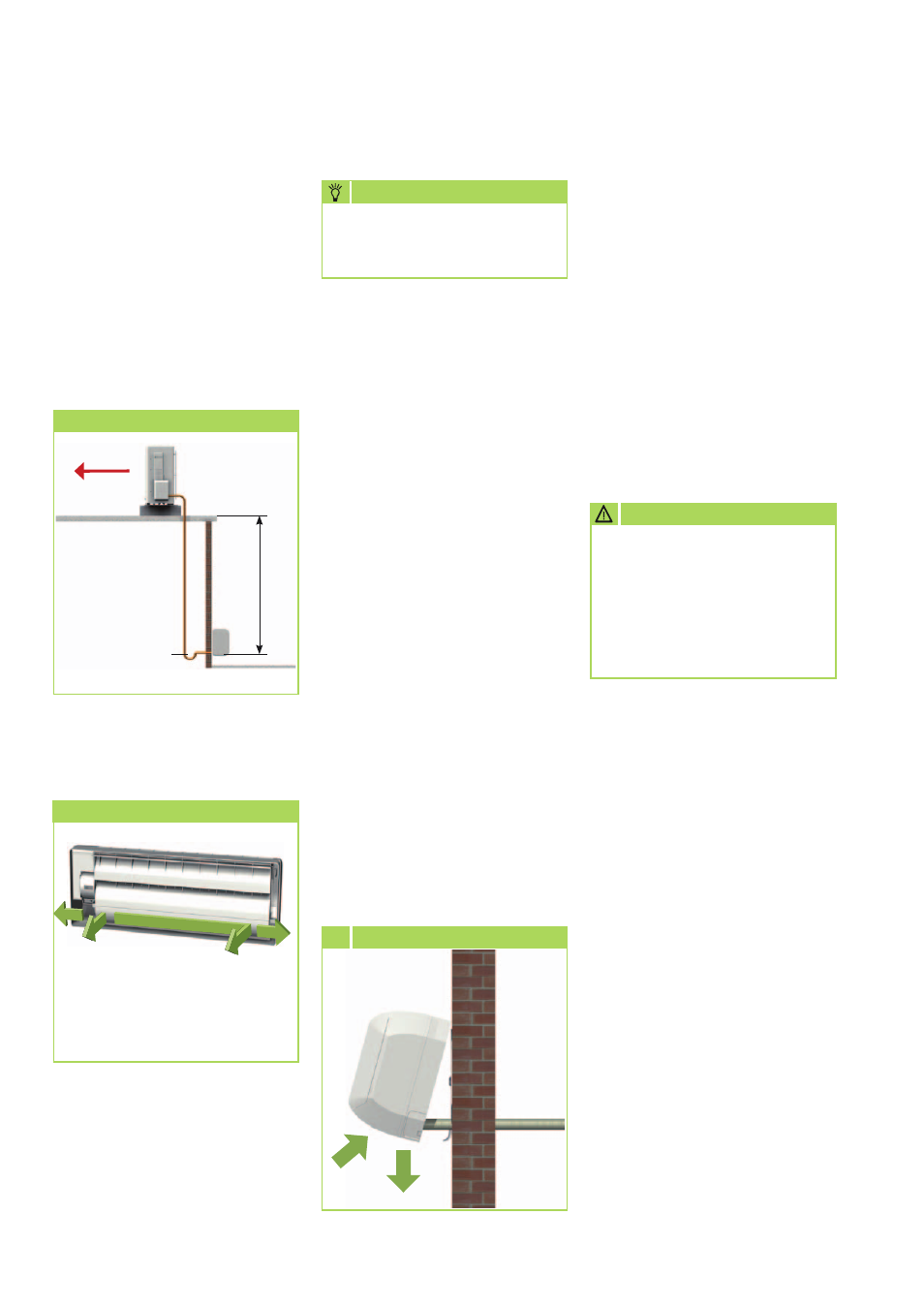

Anschlussvarianten
1 Abgang auf der Wand rechts
2 Abgang durch die Wand rechts
3 Abgang durch die Wand links
4 Abgang auf der Wand links
1
2
3 4
Anschlussvarianten des
Innengerätes
Die Innengeräte sind werkseitig
mit einer Füllung aus getrock-
netem Stickstoff zur Dichtig-
keitskontrolle versehen wor-
den. Der unter Druck stehende
Stickstoff entweicht beim
Lösen der Überwurfmuttern.
ACHTUNG
Geräteinstallation
Das Innengerät wird über die
Wandhalterung, unter Beachtung
der im unteren Bereich befind-
lichen Luftaustrittsseite, befestigt.
1. Markieren Sie gemäß den Ab-
messungen der Wandhalterung
die Befestigungspunkte an sta-
tisch zulässigen Bauwerksteilen.
2. Entfernen Sie ggf. die Aus-
brechöffnung des Gehäuses.
3. Schließen Sie, wie im weiteren
beschrieben, die Kältemittel-,
Elektro- und Kondensatleitung
an das Innengerät an.
4. Hängen Sie das Innengerät
leicht nach hinten gekippt in die
Wandhalterung ein und drü-
cken dann mit der Unterseite
das Gerät gegen die Halterung
(Bild 5)
.
5. Überprüfen Sie nochmals die
waagerechte Ausrichtung des
Gerätes.
Wandhalterung
des Innengerätes
Die Wandhalterung der Geräte
muss mit geeigneten Schrauben
und Dübeln befestigt werden.
Installation
Die Installation darf nur durch
autorisiertes Fachpersonal
vorgenommen werden.
HINWEIS
Ölrückführungsmaßnahmen
Wird das Außenteil auf einem
höheren Niveau als das Innengerät
angeordnet, sind geeignete
Ölrückführungsmaßnahmen zu
treffen. Dies erfolgt in der Regel
durch die Herstellung eines
Ölhebebogen, der je 2,5 steigende
Meter zu installieren ist.
5 Einhängen
Anschluss der
Kältemittelleitungen
Der bauseitige Anschluss der
Kältemittelleitungen erfolgt auf der
Rückseite der Geräte.
Gegebenfalls ist an den Innen-
geräten eine Reduzierung, bzw.
Erweiterung zu installieren. Die-
se Verschraubungen liegen dem
Innengerät als Beipack serienmäßig
bei. Nach erfolgter Montage sind
die Verbindungen dampfdiffusi-
onsdicht zu isolieren.
Die folgenden Anweisungen
beschreiben die Installation des
Kältekreises und die Montage von
Innengerät und Außenteil.
1. Entnehmen Sie die erforder-
lichen Rohrquerschnitte bitte
der Tabelle „Technische Daten“.
2. Entfernen Sie die werksseitigen
Schutzkappen sowie die Über-
wurfmuttern der Anschlüsse
und verwenden diese zur wei-
teren Montage.
3. Vergewissern Sie sich, bevor Sie
die Kältemittelleitungen aufbör-
deln, dass die Überwurfmutter
auf dem Rohr vorhanden ist.
4. Bearbeiten Sie die verlegten
Kältemittelleitungen wie im
Folgenden dargestellt
(Seite 19, Bild 6+7).
REMKO ML...DC - ARCTIC
18
Ölrückführungsmaßnahmen
Außenteil
Ölhebebogen in
der Saugleitung
zum Außenteil
1 x je 5,0
steigende Meter
Radius:
min. 50 mm
max. 8/10 m
Innengerät
