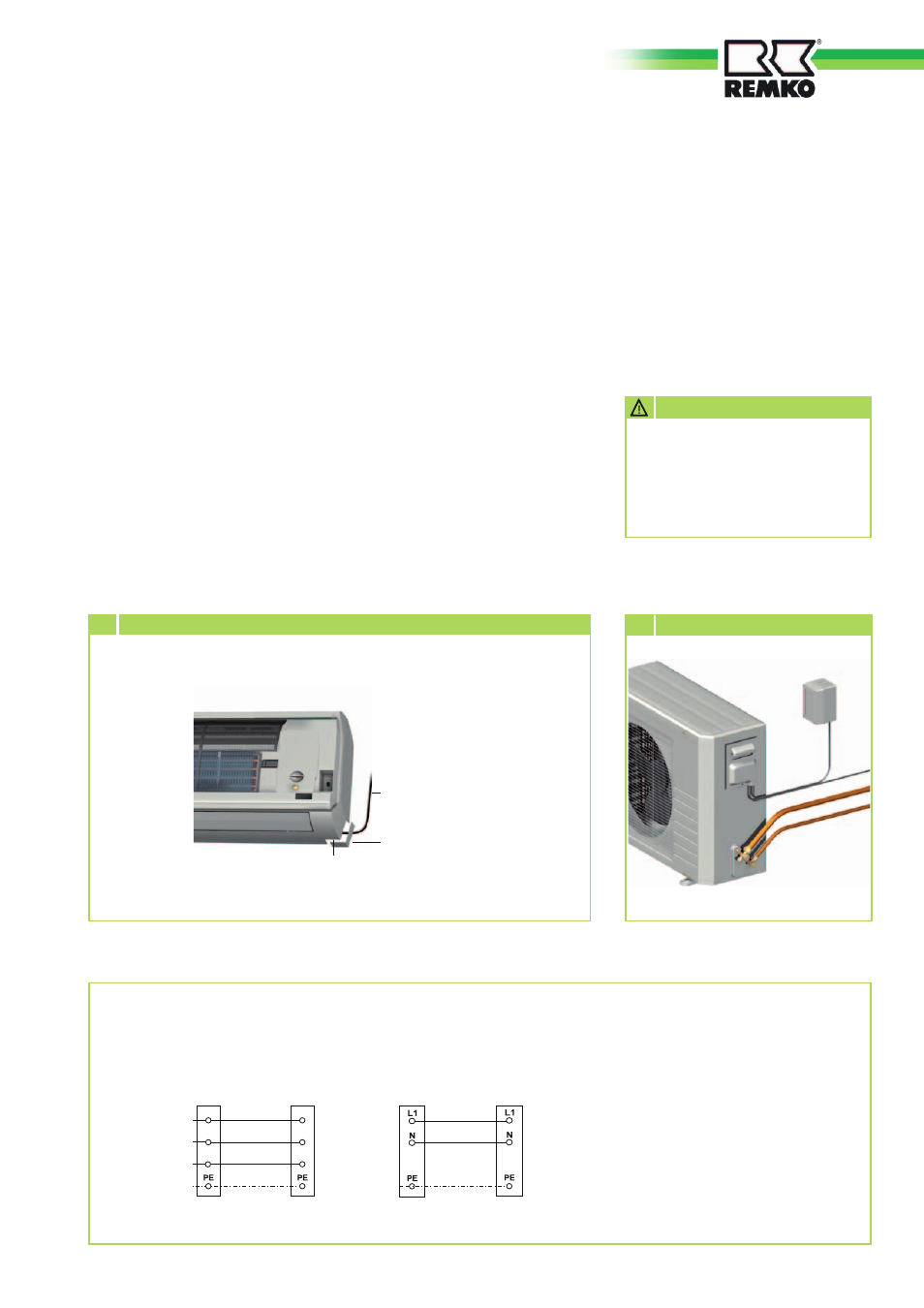

Anschluss des Außenteiles
Zum Anschluss der Leitung gehen
Sie folgendermaßen vor:
1. Entfernen Sie die sich beim
Anschluss befindliche Kunstoff-
abdeckung.
3. Wählen Sie den Querschnitt der
Anschlussleitung gemäß den
Vorschriften aus.
4. Führen Sie die beiden Leitungen
durch die Kantenschutzringe
des feststehenden Anschluss-
bleches.
5. Klemmen Sie die Leitungen ge-
mäß des Anschlussschemas an.
Elektrisches Anschlussschema
Anschluss ML 262 DC bis ML 522 DC
Sämtliche elektrische Steck-
und Klemmverbindungen sind
auf ihren festen Sitz und dauer-
haften Kontakt zu kontrollieren
und ggf. nachzuziehen.
ACHTUNG
6. Verankern Sie die Leitung in der
Zugentlastung und bauen Sie
das Gerät wieder zusammen.
(Bild 12)
.
12 Anschluss des Außenteiles
Anschluss des Innengerätes
Führen Sie den Anschluss folgen-
dermaßen durch:
1. Öffnen Sie das Lufteintritts-
gitter.
2. Lösen Sie die Abdeckung der
Klemmleiste auf der rechten
Seite. (Bild 11).
3. Verbinden Sie das Gerät mit der
bauseits verlegten Steuerleitung
vom Außenteil. Siehe Elek-
trisches Anschlussschema.
Bei der Serie ML 262-522 IT ist
die Klemmleiste zur Netzver-
sorgung sowie für die Steuer-
kontakte hinter der vorderen
Abdeckung.
4. Verbinden Sie die Netzzuleitung
am angeschlossenem Kabel.
5. Bauen Sie das Gerät wieder
zusammen.
11 Anschluss des Innengerätes
Außenteil Innengerät Netzzuleitung
Neutralleiter
Außenleiter
Schutzleiter
230 V~,
50 Hz,
L1 / N / PE
Datenleiter
L1
S S
N N
L1
Innengerät
Klemmleiste
Abdeckung
Steuerleitung und
Spannungsversorgung
zum Außenteil
