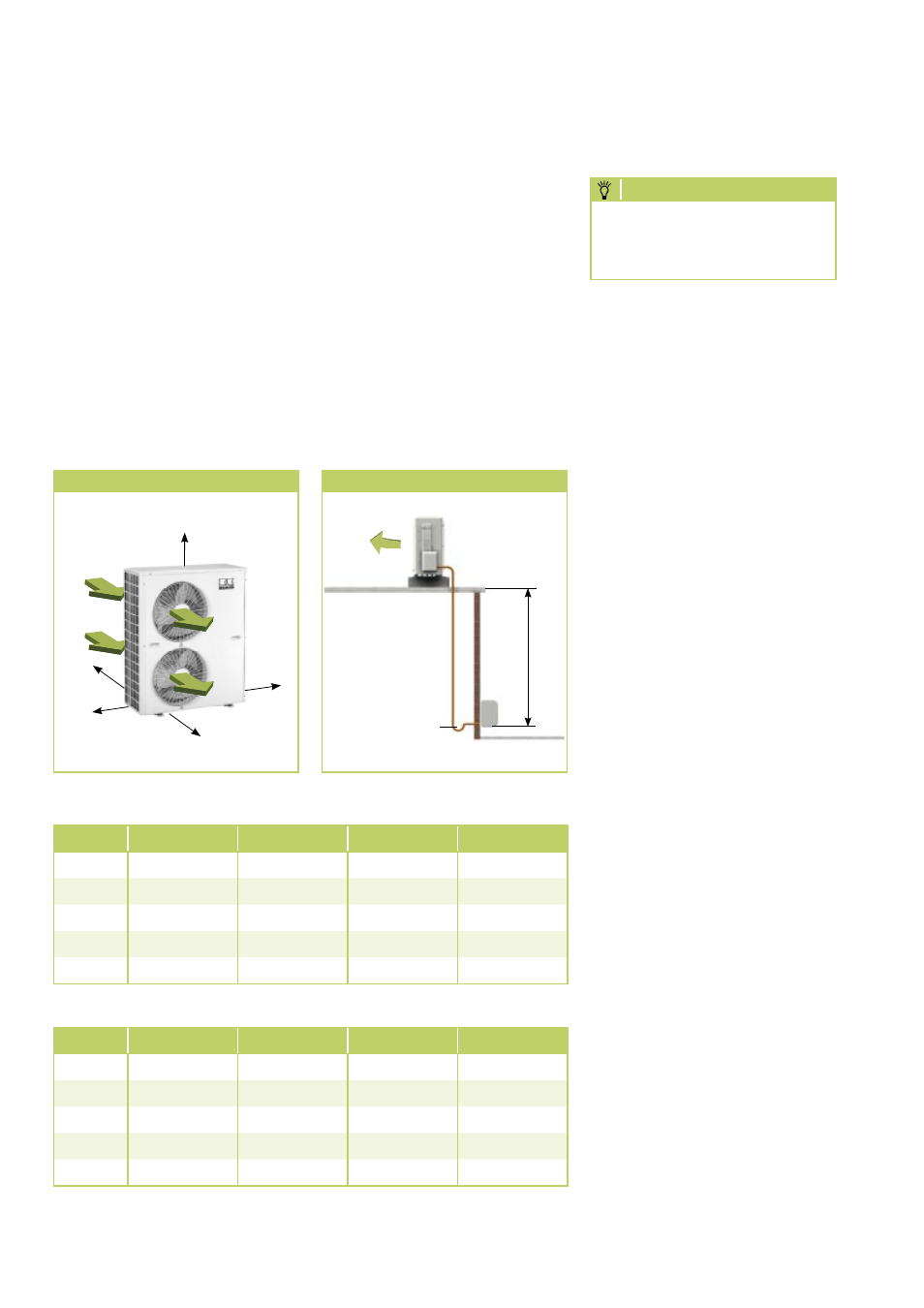

Mindestfreiräume
In der nebenstehenden Abbildung
sind die Mindestfreiräume für
einen störungsfreien Betrieb der
Geräte angegeben.
Diese Schutzzonen dienen zum
ungehinderten Luftein- und -
austritt, um ausreichenden Platz
für Wartung und Reparaturen zu
gewährleisten und zum Schutz des
Gerätes vor Beschädigungen.
RKM 610 RKM 613 RKM 620 RKM 710
A 200 mm 200 mm 200 mm 200 mm
B 1300 mm 1300 mm 1500 mm 1500 mm
C 500 mm 500 mm 600 mm 600 mm
D 150 mm 150 mm 150 mm 150 mm
E 500 mm 500 mm 500 mm 500 mm
Ölrückführungsmaßnahmen
Wird das Außenteil auf einem
höheren Niveau als das Innenge-
rät angeordnet, sind geeignete
Ölrückführungsmaßnahmen zu
treffen. Dies erfolgt in der Regel
durch die Herstellung eines
Ölhebebogen, der je 2,5 steigende
Meter zu installieren ist.
Ölrückführungsmaßnahmen
Außenteil
Ölhebebogen in
der Saugleitung
zum Außenteil
1 x je 2,5
steigende Meter
Radius:
50 mm
max. 8/10 m
Innengerät
Mindestfreiräume
E
D
C
A
B
Luftaustritt
Lufteintritt
Installation
Die folgenden Anweisungen
beschreiben die Installation des
Kältekreises und die Montage
von Innengerät und Außenteil.
1. Entnehmen Sie die erforder-
lichen Rohrquerschnitte bitte
der Tabelle „Technische Daten“
des Außenteiles.
2. Installieren Sie das Innengerät
und schließen Sie die Kälte-
mittelleitung entsprechend der
Bedienungsanleitung des
Innengerätes an.
3. Beachten Sie bei der Montage
die Biegeradien der Kältemit-
telleitungen und biegen Sie nie
eine Stelle des Rohres zweimal.
Versprödung und Rißgefahr
können die Folge sein.
4. Verlegen Sie die Kältemittel-
leitungen vom Innengerät
zum Außenteil.
Achten Sie auf eine ausrei-
chende Befestigung und treffen
Sie ggf. Maßnahmen
zur Ölrückführung!
5. Installieren Sie das Außenteil
mit der Wand- bzw. Boden-
konsole an statisch zulässige
Gebäudeteile.
Installationsanweisungen der
Konsolen beachten.
6. Stellen Sie sicher, daß kein
Körperschall auf Teile des
Gebäudes übertragen wird.
Körperschallübertragungen
werden durch Schwingungs-
dämpfer reduziert!
�I�WEIS
Die Installation darf nur durch
autorisiertes Fachpersonal
vorgenommen werden.
RKM 713 RKM 720 RKM 810 RKM 813
A 200 mm 200 mm 200 mm 200 mm
B 1500 mm 1500 mm 1500 mm 1500 mm
C 600 mm 600 mm 600 mm 600 mm
D 150 mm 200 mm 200 mm 200 mm
E 500 mm 500 mm 500 mm 500 mm
