Dichtigkeitskontrolle
Sind alle Verbindungen herge-
stellt, wird die Manometerstation
wie folgt an den entsprechenden
Schraderventilanschlüssen ange-
schlossen, sofern vorhanden:
rot = kleines Ventil = Einspritzdruck.
blau = großes Ventil = Saugdruck.
Nach erfolgtem Anschluß wird die
Dichtigkeitsprüfung mit getrock-
netem Stickstoff durchgeführt.
Zur Dichtigkeitskontrolle werden
die hergestellten Verbindungen
mit Lecksuchspray besprüht. Sind
Blasen sichtbar, ist die Verbindung
nicht korrekt ausgeführt. Ziehen
Sie dann die Verschraubung fester
an oder erstellen Sie ggf. eine neue
Bördelung.
Nach erfolgreicher Dichtigkeits-
prüfung wird der Überdruck aus
den Kältemittelleitungen entfernt
und eine Vakuumpumpe mit einem
absoluten Endpartialdruck von
min. 0,01 mbar in Betrieb gesetzt,
um einen luftleeren Raum in den
Leitungen zu schaffen. Zusätzlich
wird so vorhandene Feuchtigkeit
aus den Leitungen entfernt.
Die Dauer der Vakuumerzeugung
richtet sich nach dem Rohr-
leitungsvolumen des Innengerätes
und der Länge der Kältemittel-
leitungen, der Vorgang beträgt
jedoch mindestens 0 Minuten.
Sind Fremdgase und Feuchtigkeit
vollständig aus dem System ent-
fernt worden, werden die Ventile
der Manometerstation geschlossen
und die Ventile des Außenteiles,
wie in Kapitel „Inbetriebnahme“
beschrieben, geöffnet.
Es muß ein Vakuum von
min. 0,05 mbar abs.
erzeugt werden!
A��TU�G A��TU�G
Elektrischer Anschluß
Die Anschlüsse des Außenteiles
befinden sich innerhalb des
Gerätes, oberhalb der
Anschlußventile.
Der Leitungsquerschnitt der Strom-
versorgung richtet sich nach den
baulichen Gegebenheiten und der
Anschlußleistung des Gerätes.
Es muß bei den Geräten RKM 610
bis RKM 713 eine Spannungsver-
sorgung und bei den Geräten RKM
720 bis RKM 813 zwei Spannungs-
versorgungen zum Außenteil,
sowie eine 4-adrige Steuerleitung
vom Außenteil zum Innengerät
verlegt werden.
Wir empfehlen für die Steuerlei-
tungen eine abgeschirmte Leitung
mit einen Querschnitt von minde-
stens 1.5 mm² zu verwenden.
Anschluß des Außenteils
Bevor Sie mit dem Anschluß
beginnen, beachten Sie die fol-
genden Hinweise:
■
Der Anschlußkasten ist bausei-
tig in der Nähe des Außenteiles
zu installieren.
Wir empfehlen, einen Haupt
bzw. Reparaturschalter
einzusetzen.
■
Die Spannungsversorgung des
Innengeräts erfolgt über die
Verbindungsleitung vom
Außenteil.
■
Die elektrische Absicherung der
Anlage erfolgt laut den tech-
nischen Daten.
Erforderliche Querschnitte
beachten!
■
Die Stromversorgung der In-
nengeräte erfolgt vom Außen-
teil über die Steuerleitung.
■
Wird das Außenteil auf einem
Dach montiert, so ist sicherzu-
stellen, dass es vor Blitz-
einschlägen geschützt wird.
■
Kennzeichnen Sie die elek-
trische Steuerleitung und die
dazugehörigen Kältemittellei-
tungen jedes Innengerätes mit
dem gleichen Buchstaben
(A bis D).
Schließen Sie die Leitungen nur
an Anschlüssen an, die mit dem
gleichen Buchstaben gekenn-
zeichnet sind.
Eine Verwechslung der Zuord-
nung von Steuer- und Kältemit-
telleitungen kann fatale Folgen
wie Kompressorschäden haben!
Zum Anschluß der Leitung gehen
Sie folgendermaßen vor:
1. Demontieren Sie den
Gerätedeckel.
2. Entfernen Sie die sich beim
Anschluß befindliche
Seitenwand.
3. Wählen Sie den Querschnitt der
Anschlußleitung gemäß den
Vorschriften aus.
4. Führen Sie die beiden Leitungen
durch die Kantenschutzringe
des feststehenden
Anschlußbleches.
5. Klemmen Sie die Leitungen ge-
mäß des Anschlußschemas an.
6. Verankern Sie die Leitung in der
Zugentlastung und bauen Sie
das Gerät wieder zusammen.

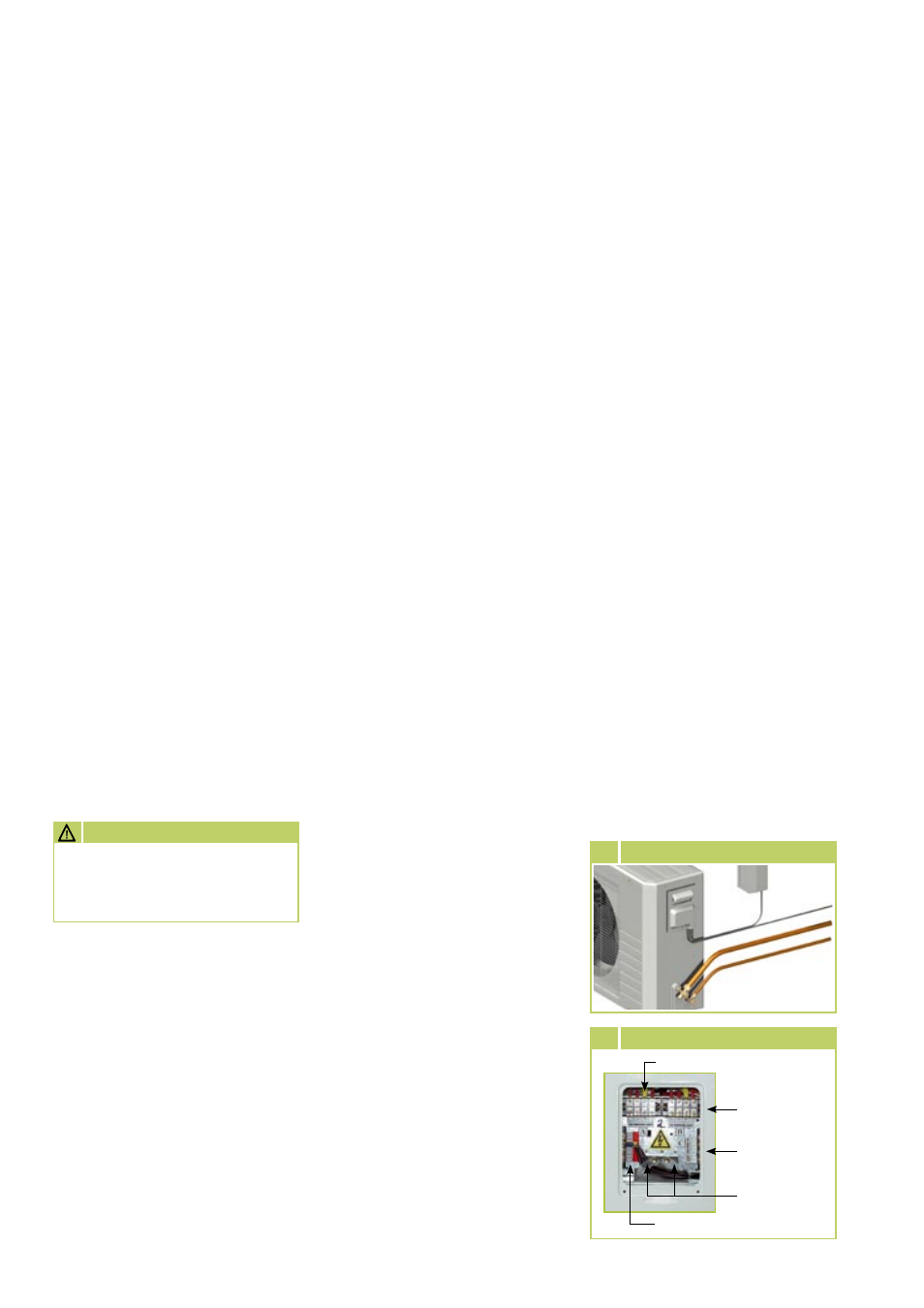

 Anschluß des Außenteils
10 Anschluß der Leitung
Netzzuleitung
Steuerleitung Innengerät A
Steuerleitung
Innengerät B
Steuerleitung
Innengerät C
Zug-
entlastungen
