Elektrischer Anschluß
Bei den Geräten RXM 226 bis
RXM 335 muß eine Spannungsver-
sorgung als Netzzuleitung und bei
den Geräten RXM 426 bis RXM
435 müssen zwei Spannungsver-
sorgungen zum Außenteil, sowie
eine 4-adrige Steuerleitung vom
Außenteil zum Innengerät verlegt
werden.
Wir empfehlen für die Steuerlei-
tungen eine abgeschirmte Leitung
mit einen Querschnitt von minde-
stens 1.5 mm² zu verwenden.
Anschluß des Außenteiles
Bevor Sie mit dem Anschluß
beginnen, beachten Sie die fol-
genden Hinweise:
■
Der Anschlußkasten ist bausei-
tig in der Nähe des Außenteiles
zu installieren.
Wir empfehlen, einen Haupt-
bzw. Reparaturschalter
einzusetzen (Bild 9).
■
Die Spannungsversorgung des
Innengerätes erfolgt über die
Verbindungsleitung vom
Außenteil.
■
Die elektrische Absicherung der
Anlage erfolgt laut den tech-
nischen Daten.
Erforderliche Querschnitte
beachten!
■
Die Stromversorgung der In-
nengeräte erfolgt vom Außen-
teil über die Steuerleitung.
■
Wird das Außenteil auf einem
Dach montiert, so ist sicherzu-
stellen, dass es vor Blitz-
einschlägen geschützt wird.
■
Kennzeichnen Sie die elek-
trische Steuerleitung und die
dazugehörigen Kältemittellei-
tungen jedes Innengerätes mit
dem gleichen Buchstaben
(A bis D).
Schließen Sie die Leitungen nur
an Anschlüssen an, die mit dem
gleichen Buchstaben gekenn-
zeichnet sind.
Eine Verwechslung der Zuord-
nung von Steuer- und Kältemit-
telleitungen kann fatale Folgen
wie Kompressorschäden haben!
Zum Anschluß der Leitung gehen
Sie folgendermaßen vor:
1. Entfernen Sie die sich beim
Anschluß befindliche
Seitenwand.
2. Wählen Sie den Querschnitt der
Anschlußleitung gemäß den
Vorschriften aus.
3. Führen Sie die Leitungen durch
die Kantenschutzringe des fest-
stehenden
Anschlußbleches.
4. Klemmen Sie die Leitungen ge-
mäß des Anschlußschemas an.
5. Verankern Sie die Leitung in der
Zugentlastung und bauen Sie
das Gerät wieder zusammen.

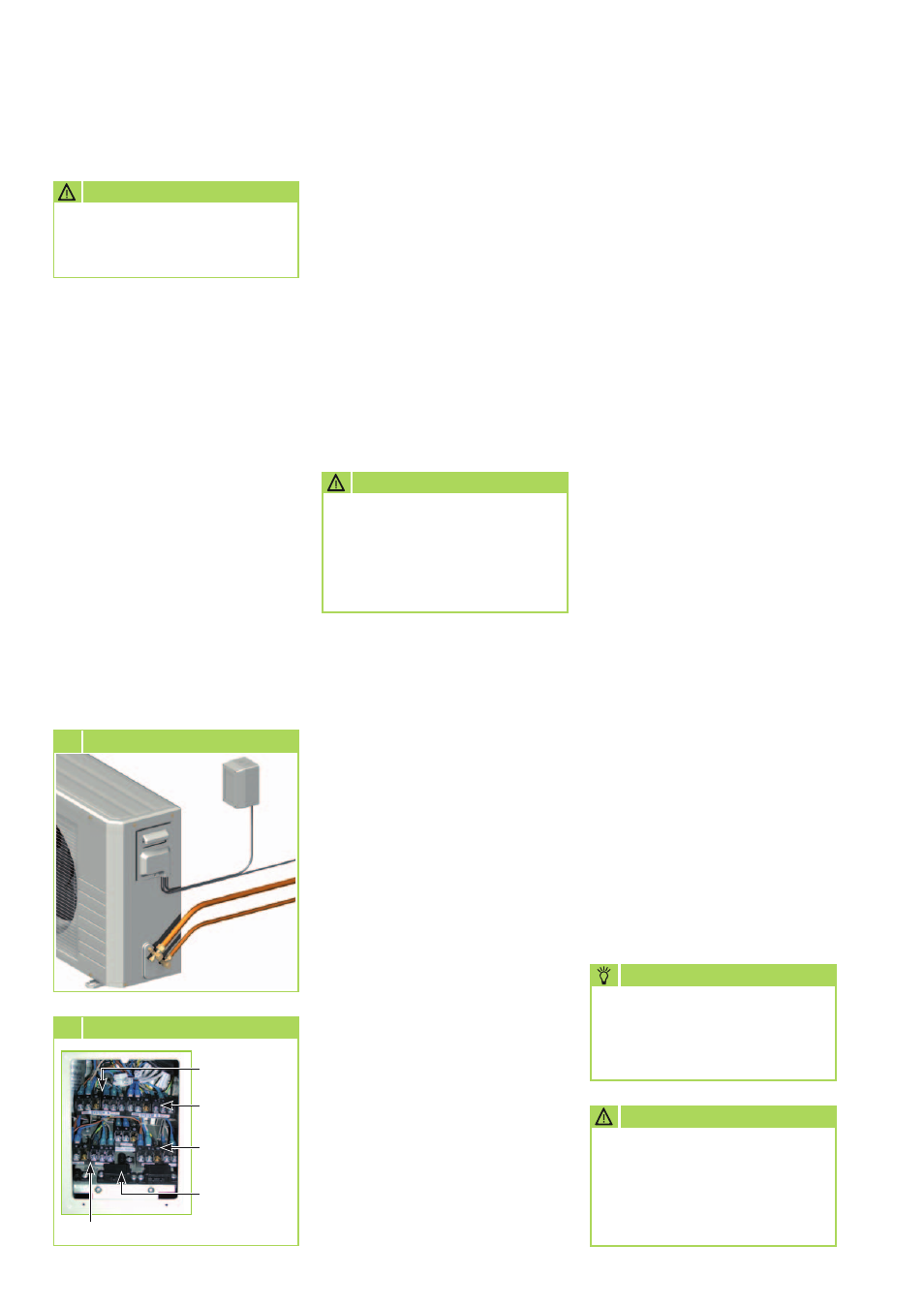

9 Anschluß des Außenteils
Es muß ein Vakuum von
min. 20 mbar abs.
erzeugt werden!
ACHTUNG
Die Dauer der Vakuumerzeugung
richtet sich nach dem Rohr-
leitungsvolumen des Innengerätes
und der Länge der Kältemittel-
leitungen, der Vorgang beträgt
jedoch mindestens 60 Minuten.
Sind Fremdgase und Feuchtigkeit
vollständig aus dem System ent-
fernt worden, werden die Ventile
der Manometerstation geschlossen
und die Ventile des Außenteiles,
wie in Kapitel „Inbetriebnahme“
beschrieben, geöffnet.
Sämtliche elektrische Steck-
und Klemmverbindungen sind
auf ihren festen Sitz und dauer-
haften Kontakt zu kontrollieren
und ggf. nachzuziehen.
ACHTUNG
Bei einigen Innengeräten sind
zusätzliche Sensorleitungen
bzw. Steuerleitungen‚
erforderlich.
HINWEIS
Sämtliche elektrische Installa-
tionen sind von Fachunterneh-
men auszuführen. Die Mon-
tage der Elektroanschlüsse hat
spannungsfrei zu erfolgen.
ACHTUNG
10 Anschluß der Leitung
Steuerleitung Innengerät C
Steuerleitung
Innengerät B
Steuerleitung
Innengerät D
Zug-
entlastungen
Steuerleitung
Innengerät A
