REMKO KLT 35 - Handbuch (Seite 13)

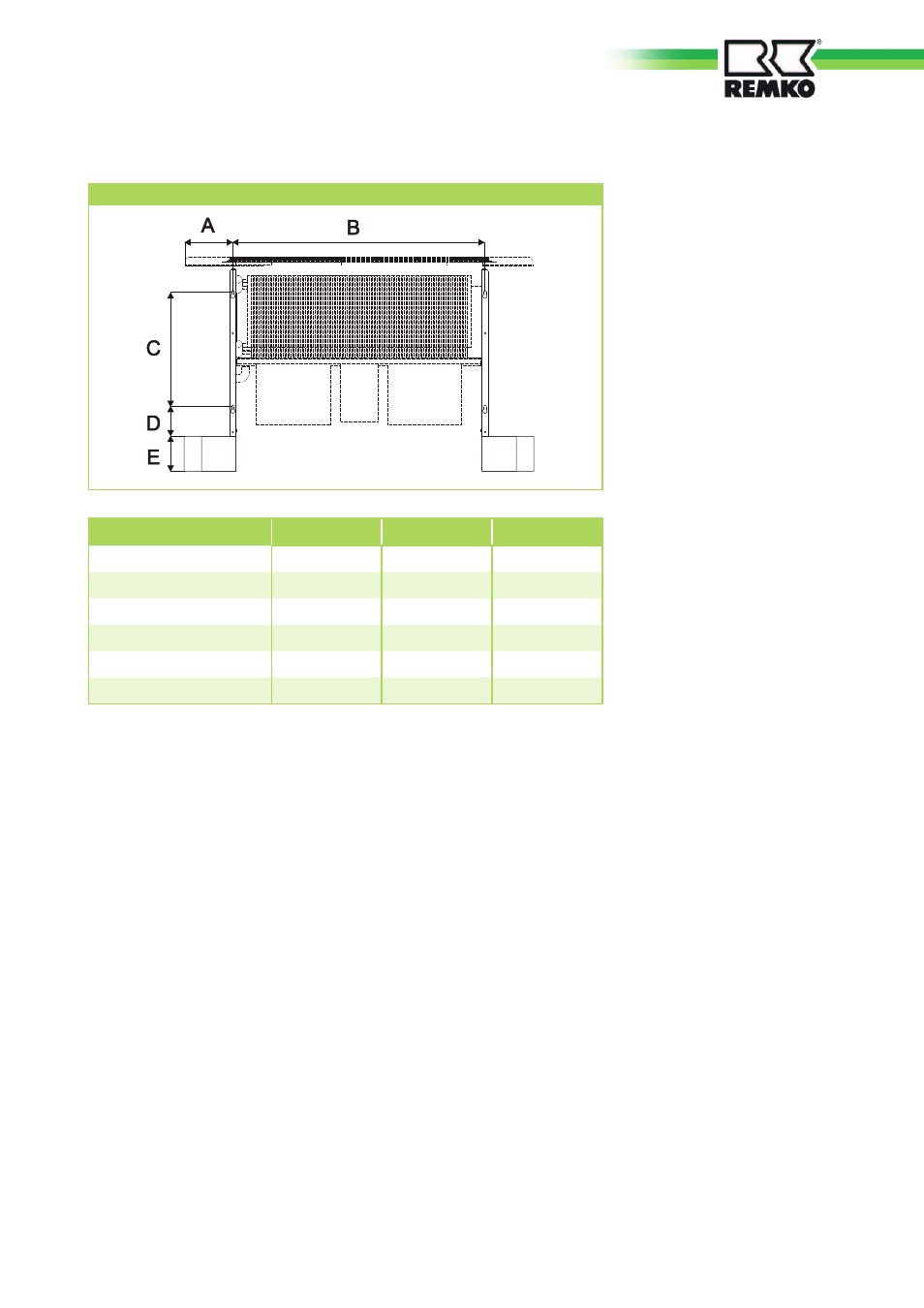

Maße in mm KLT 35 KLT 50 KLT 60
A 150 150 150
B 680 1010 1010
C 360 360 360
D 93 93 93
E Standfüße 100 100 100
E Ansaugkasten 175 175 175
Geräteaufhängung
Wahl des hydraulischen
Anschlußes
2-Leiter-System zum Kühlen
■ Wandmontage ohne Ventilbau-
gruppe:
Bei ausgeschaltetem Ventilator
ist das Ausströmen der Luft aus
dem Lufteintritt unter Komfort-
abstrichen zu vernachlässigen.
Bei diesem Anwendungsfall ist
der Einsatz einer Ventilbaugrup-
pe nicht zwingend erforderlich.
■ Deckenmontage ohne Ventil-
baugruppe:
Um das Ausströmen der kal-
ten Luft aus dem Luftaustritt
bei ausgeschaltetem Ventilator
zu unterbinden, ist bei diesem
Anwendungsfall eine Ventilbau-
gruppe einzusetzen.
■ Wandmontage mit Ventilbau-
gruppe:
Um ein eventuelles Ausströmen
der kalten Luft und starke Kon-
densatbildung zu unterbinden,
kann aus Komfortgründen der
Einsatz einer Ventilbaugruppe
bei diesem Anwendungsfall
eingesetzt werden.
■ Kontrollieren Sie den Verpa-
ckungsinhalt auf Vollständigkeit
und das Gerät auf sichtbare
Transportschäden.
Melden Sie eventuelle Mängel
umgehend Ihrem Vertragspart-
ner und der Spedition.
■ Deckenmontage mit Ventilbau-
gruppe:
Um ein Ausströmen der kalten
Luft und permanente Strö-
mungsgeräusche zu unterbin-
den, wird aus Komfortgründen
der Einsatz einer Ventilbaugrup-
pe bei diesem Anwendungsfall
empfohlen.
2-Leiter-System zum Kühlen
und Heizen
■ Da das 2-Leiter-System sowohl
den Kühl– und Heizfall gleicher-
maßen realisieren muß, ist aus
Gründen der Konvektion im
Winterbetrieb bei allen Mon-
tagemöglichkeiten und nicht
gewollter Wärmeabgabe, bei
diesem Systembetrieb eine Ven-
tilbaugruppe vorgeschrieben.
4-Leiter-System zum Kühlen
und Heizen
■ Da das 4-Leiter-System sowohl
den Kühl- und Heizfall gleicher-
maßen realisieren muß, sind
bei diesem Systembetrieb zwei
Ventilbaugruppen für das
Kühl- und Heizregister
vorgeschrieben.
Anschluß der
Mediumleitungen
■ Der bauseitige Anschluß der
Leitungen erfolgt auf der
Rückseite der Geräte.
■ Für Servicezwecke sind die
Anschlüsse mit Absperrventilen
auszurüsten und der Volumen-
strom mittels Strangregulierven-
tile einzustellen.
■ Zusätzliche automatische Ent-
lüftungsventile sind im Vor-
und Rücklauf, an der höchsten
Stelle der Installation, vor-
zusehen.
■ Die Mediumleitungen
dürfen keine statischen
Belastungen auf das Gerät
ausüben.
13
