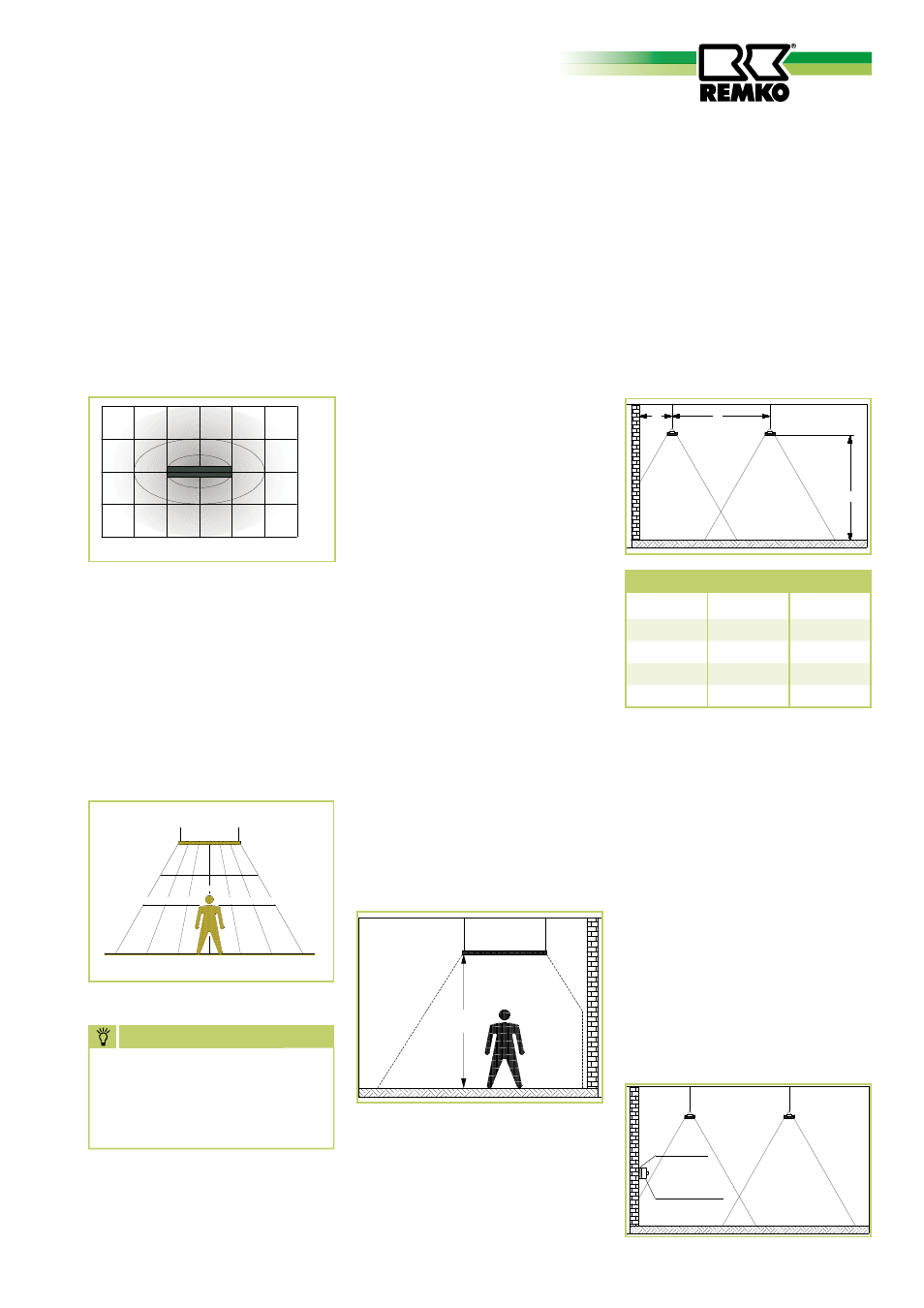

Montage – REMKO WPS 2000 Benutzerhandbuch
Seite 5
5
Montage
1 m
2 m
1 m
2 m
2 m
3 m
3 m
2 m
1 m
1 m
0 m
0 m
3,2 m
2,5 m
1,5 m
13 °C
15 °C
17 °C
17 °C
17 °C
15 °C
13 °C
3 m
2 m
1 m
0 m
1 m
2 m
3 m
Raumtemperatur 12 °C
16 °C
17 °C
20 °C
23 °C
20 °C
17 °C
16 °C
Temperaturverteilung
Das Heizsystem wird vorzugsweise
direkt über der Nutz- oder Arbeits-
fläche montiert.
Eine Montagehöhe von 3,2 m ist
ideal.
Bei der Montage des Heizsystems
sind grundsätzlich die geltenden
Bestimmungen und Verordnungen
des jeweiligen Elektroversorgungs-
unternehmens (EVU) zu beachten.
Folgende Punkte sind ebenfalls
zwingend zu beachten:
■
Das Heizsystem muss waage-
Das Heizsystem muss waage-
recht mit der Strahlerfläche nach
unten montiert werden
■
Das Heizsystem darf nur an
tragfähigen Konstruktionen oder
Decken aus nicht brennbaren
Baustoffen mit ausreichender
Tragfähigkeit befestigt werden
■
Das Heizsystem darf nicht im
Freien der Witterung ausgesetzt
sein
Temperaturprofil
Das Heizsystem kann eine Nutz-
oder Arbeitsfläche von ca.
6 x 4 Meter mit behaglicher
Wärme versorgen.
Für die Fläche wird ein systembe-
dingter Energieaufwand von 2,2
bzw. 2,4 kW je Stunde benötigt.
HINWEIS
Das Heizsystem darf in offenen
und geschlossenen Räumen
ausschließlich zu gewerblichen
Zwecken verwendet werden.
Punktbeheizung
(Einzel Heizsystem)
■
Die Montagehöhe im Personen-
Die Montagehöhe im Personen-
bereich sollte möglichst 3,20 m
betragen
ideal
3,20 m
Decken-Heizsystem
Einsatz mehrerer Heizsysteme
zur Raumbeheizung
Um die gewünschte Raumtem-
peratur und eine gleichmäßige
Wärmeverteilung zu erreichen,
sollten unter Berücksichtigung der
erforderlichen Heizsysteme die
nachfolgenden Höhen und Ab-
stände beachtet werden.
W
A
H
Empfohlene Richtwerte
H
A
W
3,2
3,5
1,6
4,0
4,0
2,0
5,0
5,4
2,7
6,0
6,6
3,3
Montage
des Raumthermostaten
Es empfiehlt sich, speziell bei der
Montage mehrerer Heizsysteme,
immer einen Raumthermostaten
vorzusehen.
Der Raumthermostat sollte nicht
im direkten Strahlungsbereich des
Heizsystems montiert werden.
Wird der Raumthermostat auf
kalten Außenwänden montiert,
ist bauseits zwischen Wand und
Thermostat eine Dämmplatte
vorzusehen.
Dämmplatte
Raumthermostat
