8
REMKO WPS
HINWEIS
Bei Anschluss eines Raum-
thermostaten muss die Brücke
zwischen KL 7 und KL8 ent-
fernt werden.
Schaltgerät für 2-6 Geräte
(Zubehör EDV-Nr. 412200)
400V/3~N
S S S
S = bauseitige Absicherung 3 x 25 A
Wichtige Hinweise zur Installation:
Es sind grundsätzlich immer die
Vorschriften und Richtlinien des
örtlichen Elektroversorgungsunter-
nehmens (EVU), sowie VDE 0100
Teil 420, VDE 0105 zu beachten.
Die Absicherung (3 x 25 A) erfolgt
aus einer bauseits zu erstellenden
Unterverteilung.
Werden weniger als 6 Geräte an-
geschlossen, ist darauf zu achten,
dass die Klemmen KL1, 2 u. 3
zuerst belegt werden.
Anschlussbeispiel 4 Geräte:
KL1, KL2, KL3 und KL4.
und nicht:
KL1, KL2, KL4 und KL5

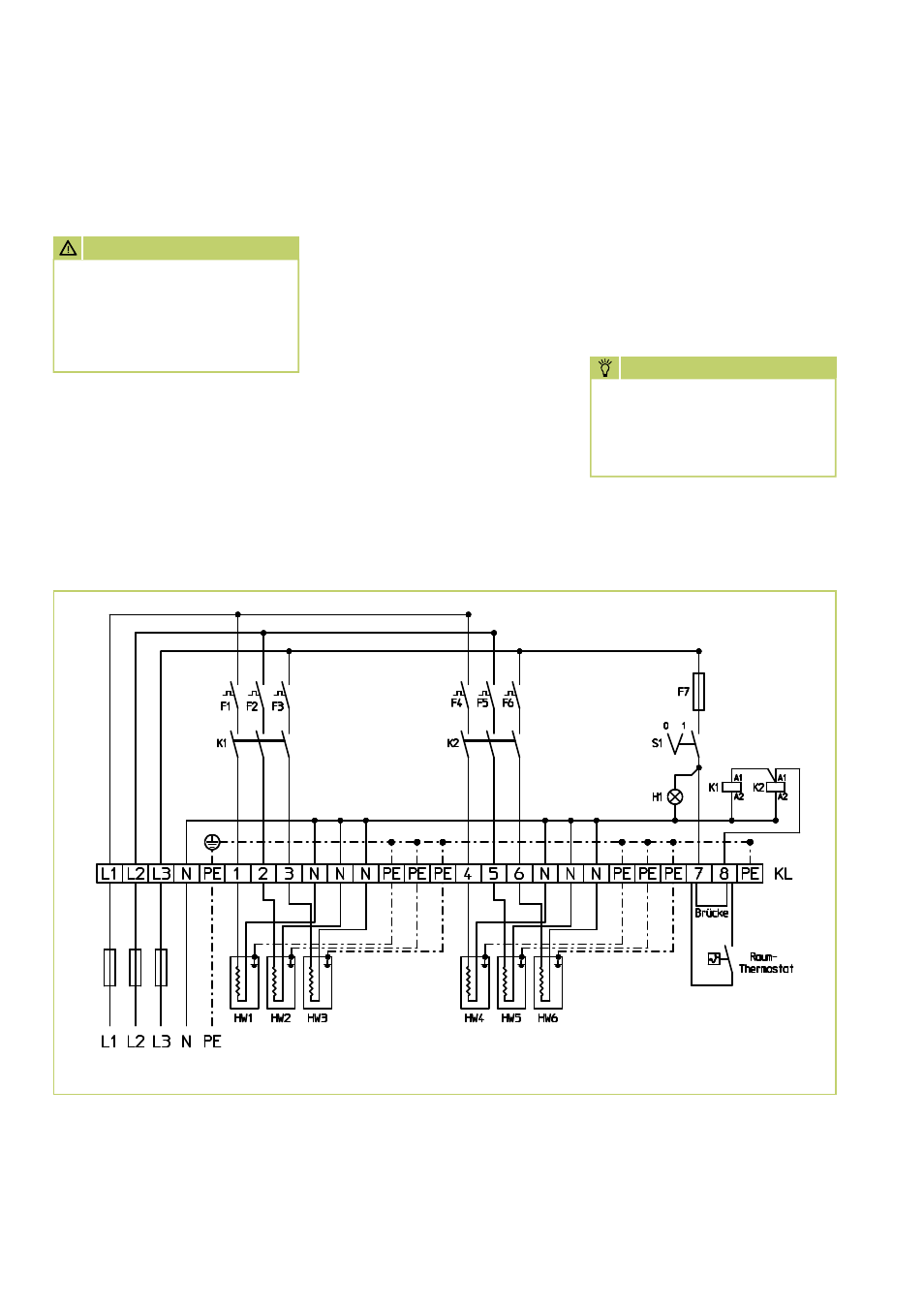

Anschlussschema
ACHTUNG
Elektroinstallationen dürfen
aus sicherheitstechnischen
Gründen nur durch autorisier-
tes Fachpersonal ausgeführt
werden.
Erforderliche Kabelquerschnitte
Wählen Sie stets in Abhängigkeit
von der Leitungslänge, der Verle-
geart und der Stromstärke ausrei-
chende Leitungsquerschnitte.
KL
Legende
F1...F6 = Sicherungsautomaten
F7 = Steuersicherung S1 = Betriebsschalter H1 = Betriebsleuchte
HW1 ..6 = Heizgeräte 1. .6 KL = Klemmleiste K1 = Schaltschütz 1 K2 = Schaltschütz 2
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
