Bedienungsanleitung AKC
Seite 23 von 24
Kirchenregelung
AKC

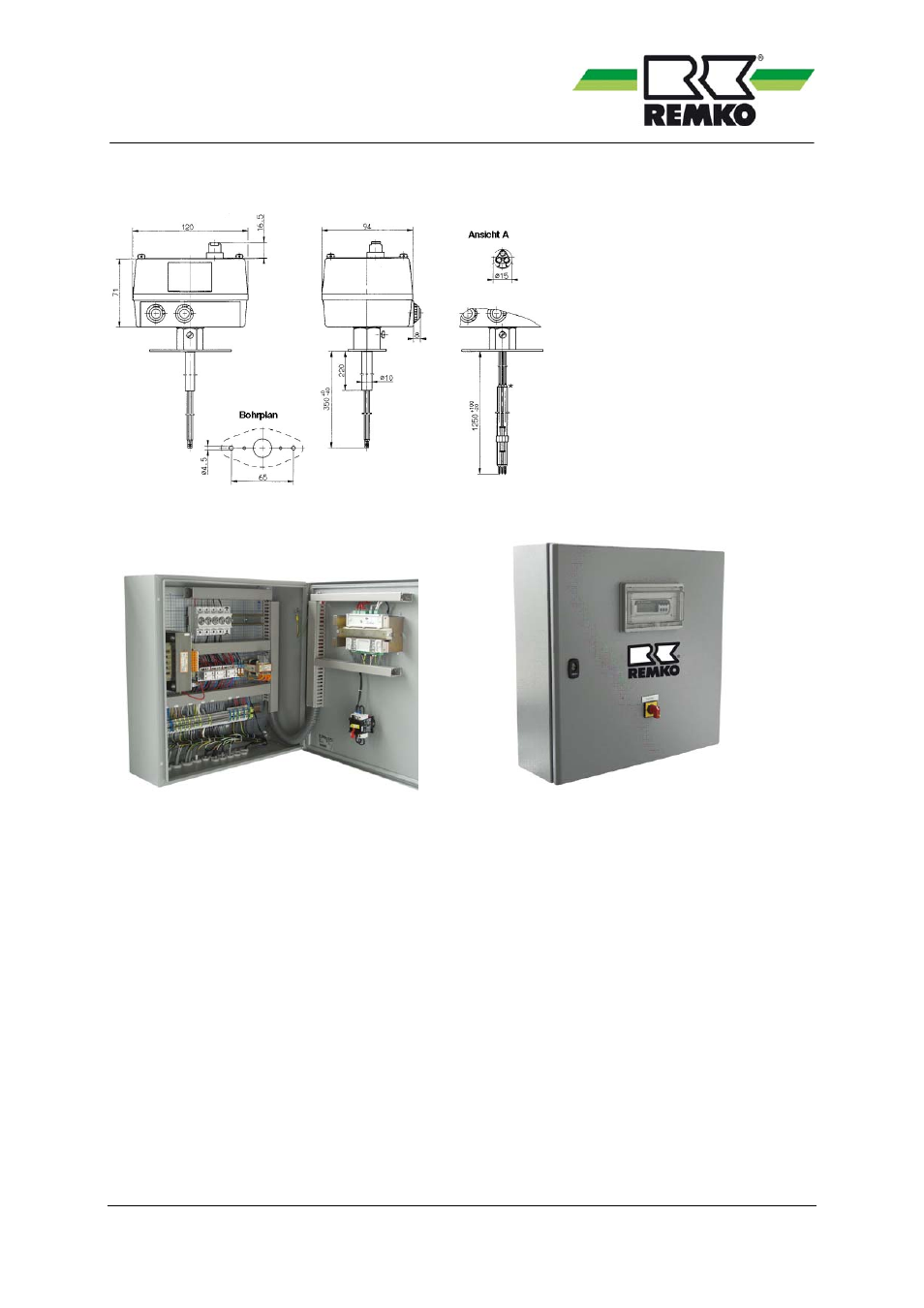

Maßzeichungen
11.5. Schaltschrank
technische Daten:
-
Stabile Stahlblechausführung, komplett, anschlussfertig verdrahtet und geprüft.
-
Mindestblechstärken: Gehäuse 1,5 mm, Türen 1,5 mm, Montageplatte 2 mm,
-
Lackierung: Strukturlack Gehäuse RAL 7032, Montageplatte RAL 2000,
-
Aufliegende, gummiabgedichtete, durchgehende Türen,
-
Schutzart - ohne Türeinbauten - IP55.
-
gravierte Bezeichnungsschilder für Türeinbaugeräte,
-
Bezeichnung aller Betriebsmittel gemäß Schaltunterlagen;
- Koppelrelais,
Hilfsschütze, Kabelkanäle, bezeichnete
Reihenklemmen für alle nach außenführenden Leitungen,
erforderliche Anzahl von Schutzleiterklemmen,
-
Ausführung gemäß VDE 0660.
-
Schalt- und Stromlaufpläne
Beinhalten die Innen- und Außenverdrahtung.
-
Erforderliche Kabeleinführungen mit Verschraubungen.
-
Betriebsspannung:230V oder 400 Volt (in Abhängigkeit von der gewählten
Motoransteuerung je nach Leistung)
Schaltschrankmaße ca. (b = 600 mm / h = 600 mm / t = 200 mm):
