8
REMKO RR
Sämtliche elektrische Steck- und
Klemmverbindungen sind auf
ihren festen Sitz und dauerhaften
Kontakt zu kontrollieren und ggf.
nachzuziehen.
ACHTUNG
1. Schalten Sie die Spannungsversorgung
frei.
2. Öffnen Sie die Abdeckung des Reglers.
3. Montieren Sie die Raumtemperatur-
Regelung in einer Höhe von ca. 1,5m
über die Wandhalterung an der Wand.
Wählen Sie einen Montageort, der
eine gute Luftzirkulation und keinen
Einfuß von Wärme-/Kältequellen
gewährleisten kann.
4. Verbinden Sie die Anschlüsse gemäß
dem elektrischen Schaltschema.
Die elektrischen Anschlüsse sind als
Festanschlüsse nach den geltenden
Bestimmungen auszuführen!
5. Kontrollieren Sie die Klemmstellen auf
Festigkeit.
Installation
1.
2.
JP 1
JP 2
SA
JP 3
Montageanweisung für
das Fachpersonal
■ Kontrollieren Sie den Verpackungs-
inhalt auf Vollständigkeit und das
Gerät auf sichtbare Transportschä-
den. Melden Sie eventuelle Mängel
umgehend Ihrem Vertragspartner.
Die Installation darf nur durch
autorisiertes Fachpersonal
vorgenommen werden.
HINWEIS
Sämtliche elektrische Installationen
sind von Fachunternehmen auszu-
führen. Die Montage der Elektro-
anschlüsse hat spannungsfrei zu
erfolgen.
ACHTUNG
JP 1 = geschlossen: Spg.versorgung 230V~, standard
JP 2 = geschlossen: Spg.versorgung 24V~, alternativ
JP 3 = geöffnet: Ausschluss Konfigurierebene
SA = Sensor Raumtemperatur (Zubehör)

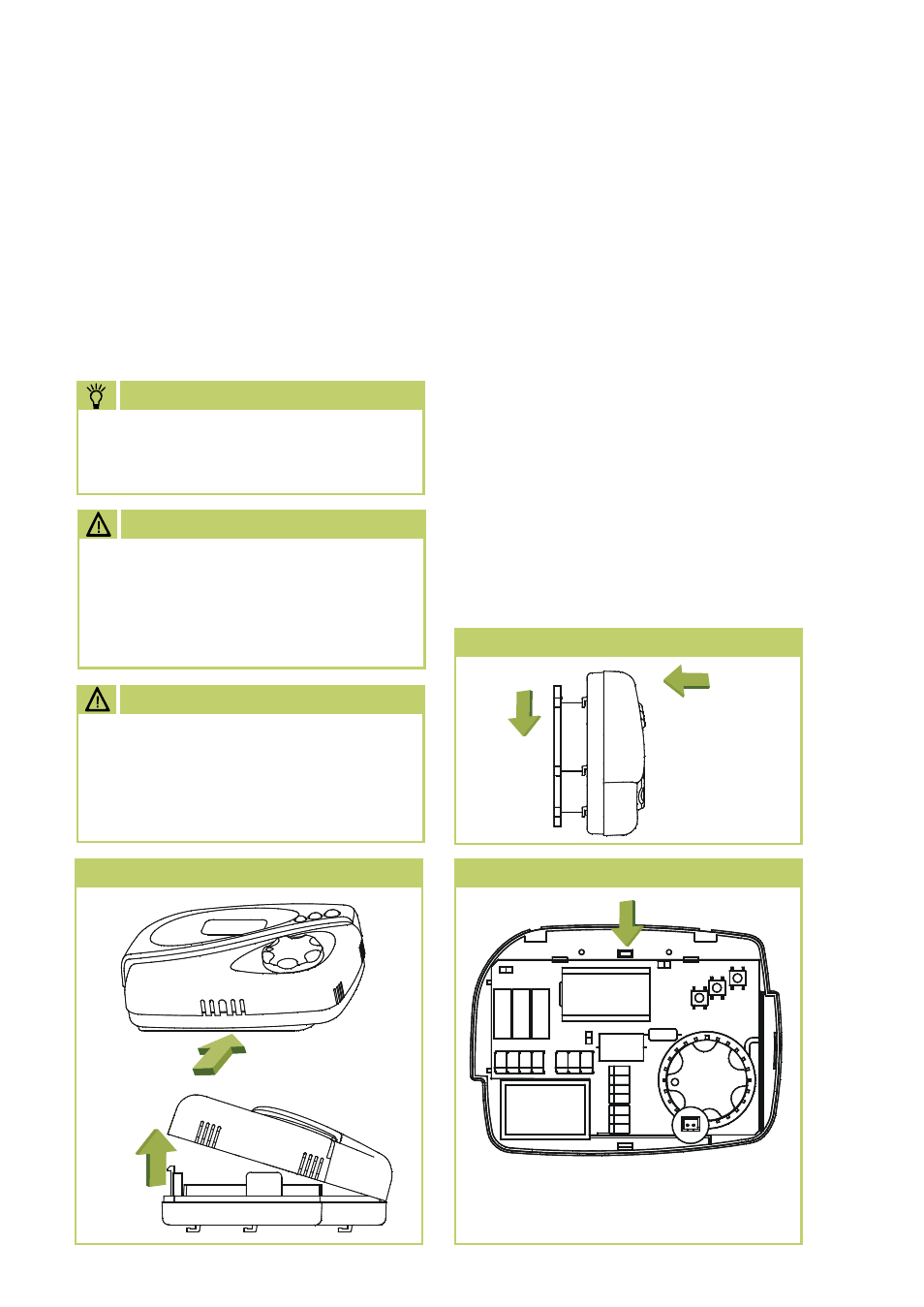

Demontage der Gehäuseabdeckung Innenansicht
Wandhalterung
