2
INT-VMG
SATEL
Gemäß den Werkseinstellungen aktivieren die Eingänge die Meldungen von 0 bis 15
(der Eingang 1 aktiviert die Meldung 0, und der Eingang 2 – die Meldung 1 usw.).
Den Eingängen können Sie Meldungen mit anderen Nummern zuweisen.
Das Modul kann bis zu 96 Befehle der Ansagewiedergabe in einer Warteschlange platzieren.

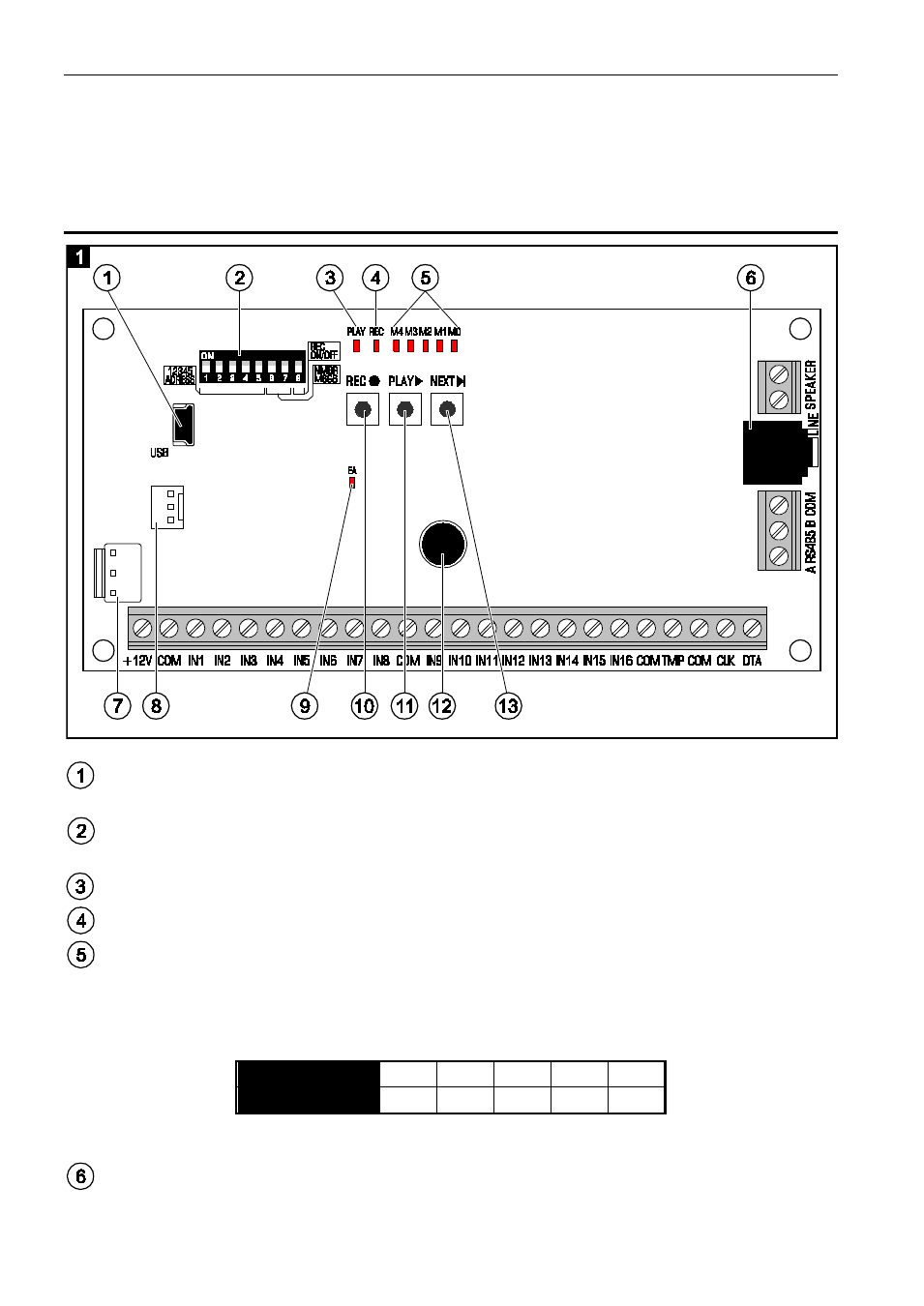

4. Elektronikplatine
Buchse USB MINI-B – erlaubt die Verbindung des Moduls mit dem Computer und das
Programmieren.
Gruppe von DIP-Schaltern – zur Festlegung der individuellen Moduladresse und zur
Bestimmung seiner Betriebsparameter (siehe: DIP-S
CHALTER
).
Diode PLAY – leuchtet beim Abspielen einer Meldung.
Diode REC – leuchtet während der Aufzeichnung einer Meldung.
Dioden M4…M0 – präsentieren die Nummer der Meldung. Jeder Diode ist eine Zahl
zugewiesen (Diode leuchtet – siehe Tabelle 1; Diode leuchtet nicht – 0). Die Summe
der Zahlen entspricht der Nummer der Meldung. Die Meldungen erhalten die Nummern
von 0 bis 31.
Diode
M4
M3
M2
M1
M0
Zahl
16
8
4
2
1
Tabelle 1. Den leuchtenden Dioden zugewiesene Zahlen.
Klinkenstecker – ermöglicht Anschluss der Kopfhörer oder eines externen
Audioverstärkers.
