Satel INT-RX-S - Handbuch

®
INT-RX-S
ERWEITERUNGSMODUL FÜR 433 MHz HANDSENDER
int-rx-s_de 09/12
Das Modul INT-RX-S ist mit den Zentralen INTEGRA (Programmversion 1.05 oder höher), INTEGRA
Plus und VERSA kompatibel. Es ermöglicht die Bedienung des Systems über 433 MHz Handsender.
1. Eigenschaften
• Überlagerungsfunkempfänger.
• Bedienung bis zu 248 433 MHz Handsender, die von SATEL angeboten sind (Anzahl bedienter
Handsender hängt von der Zentrale ab).
• Übertragungen aus den Handsendern, mit dem dynamisch wechselnden Code KeeLoq geschützt.
• Möglichkeit der Aktivierung bis zu 6 Funktionen über den Handsender.
• Mögliche Aktualisierung der Firmware des Erweiterungsmoduls.
• Sabotagekontakt gegen Öffnen und Abriss von der Unterlage.

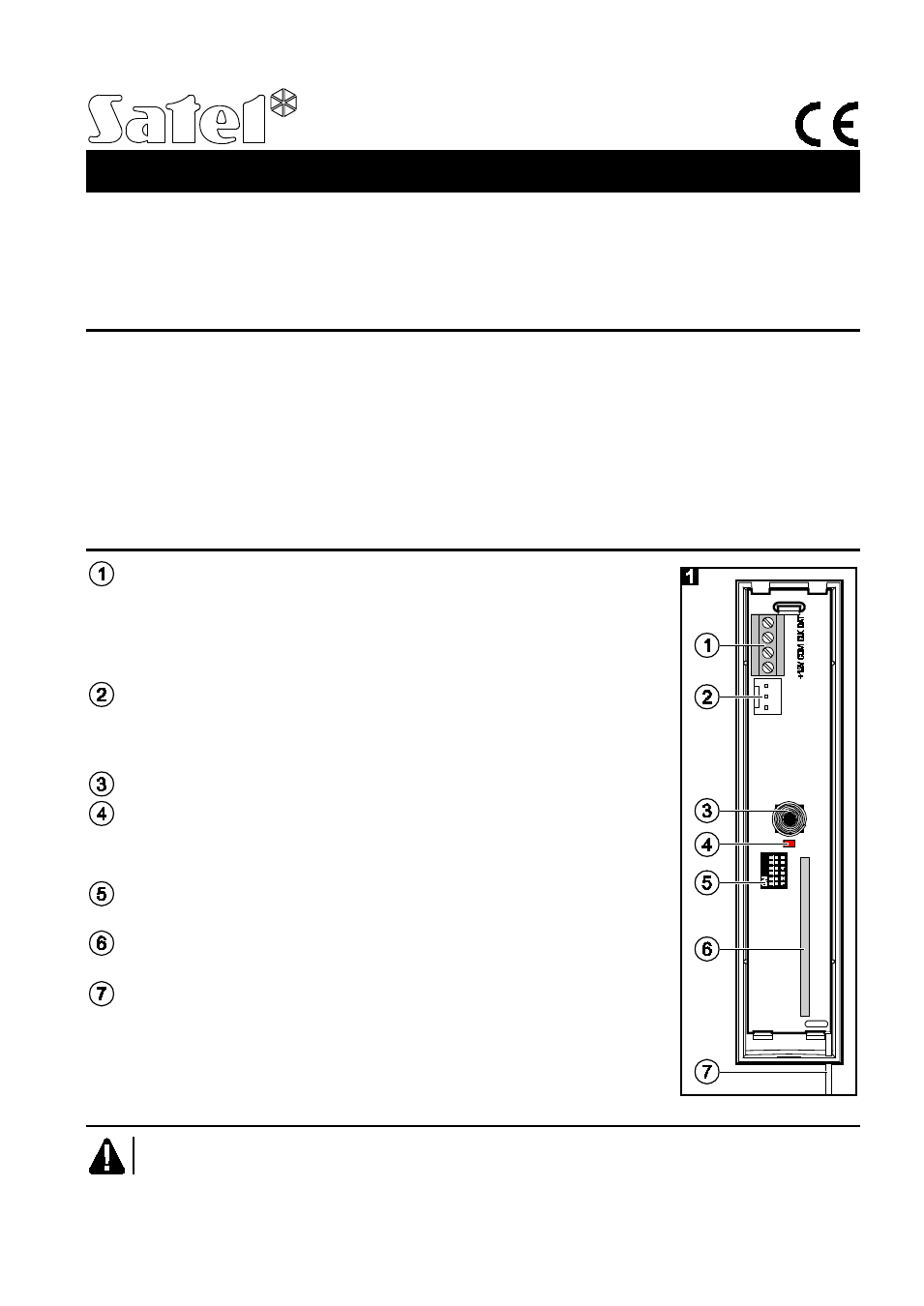

2. Elektronikplatine
Klemmen:
+12V - Stromversorgung;
COM - Masse;
CLK
- Uhr;
DAT - Daten.
RS-232 Port (TTL Standard) ermöglicht die Aktualisierung der
Firmware des Moduls. Den Anschluss an den Computer kann man
mittels der von SATEL angebotenen Kabel aus dem Satz
DB9FC/RJ-KPL ausführen.
Sabotagekontakt.
LED-Diode zur Anzeige der Kommunikation mit der Zentrale:
− LED blinkt – Datenaustausch mit der Zentrale;
− LED leuchtet – keine Kommunikation mit der Zentrale.
Gruppe von DIP-Schaltern zur Festlegung der individuellen Adresse
des Moduls.
Überlagerungsfunkempfänger mit hoher Sensibilität, beständig gegen
Störungssignale.
Antenne.
3. Montage
Alle Installationsarbeiten sind bei abgeschalteter Stromversorgung auszuführen.
Das Erweiterungsmodul INT-RX-S soll in geschlossenen Räumen, bei normaler Luftfeuchtigkeit
installiert werden. Bei der Wahl des Montageorts sollten Sie berücksichtigen, dass dicke Mauern,
Metallwände u.ä. die Reichweite des Funksignals verringern. Es wird empfohlen, das Erweiterungs-
