Satel VERSA-MCU - Handbuch

®
VERSA-MCU
433 MHz Funkbasismodul
versa-mcu_de 09/12
Das Modul VERSA-MCU ist mit den VERSA-Zentralen mit der Firmware 1.03 oder höher
kompatibel. Es ermöglicht die Bedienung des Alarmsystems mit den 433 MHz Handsendern
und Erweiterung des Systems um Funk-Meldelinien.
1. Eigenschaften
• Überlagerungsfunkempfänger.
• Bedienung bis zu 30 433 MHz Handsender, die von SATEL angeboten sind:
− Übertragungen aus den Handsendern mit dem dynamischen KeeLoq-Code geschützt;
− Möglichkeit des Abrufs bis zu 6 Funktionen über den Handsender.
• Bedienung bis zu 30 von SATEL hergestellten 433 MHz Funkmelder.
• Möglichkeit der Aktualisierung der Firmware des Moduls.
• Sabotagekontakt gegen Öffnen des Gehäuses und Abriss von der Montageoberfläche.

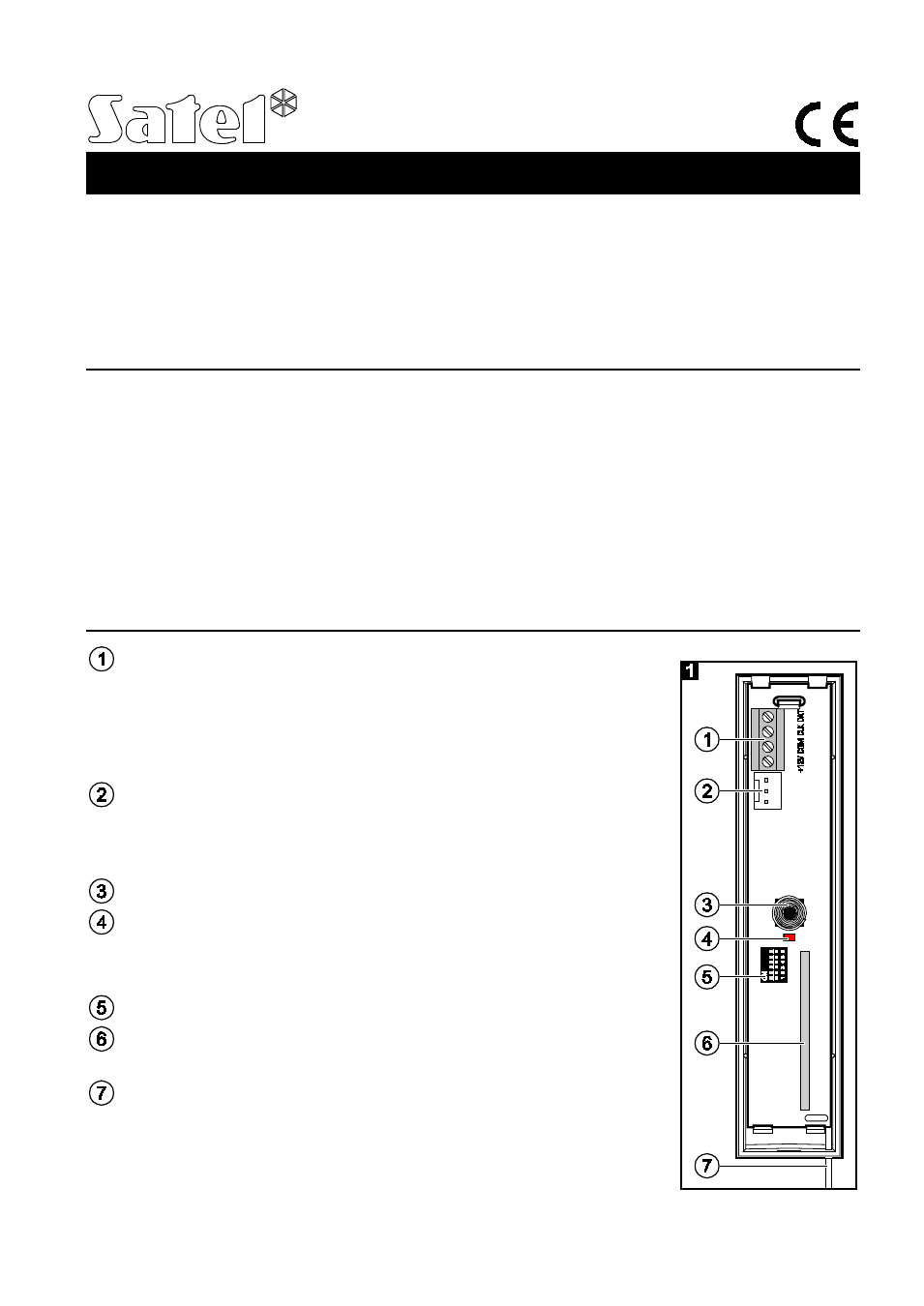

2. Elektronikplatine
Klemmen:
+12V - Einspeisung;
COM - Masse;
CLK - Uhr;
DAT - Daten.
RS-232 Port (TTL Standard) zur Aktualisierung der Firmware
des Moduls. Die Verbindung mit dem Computer kann man mit
den von SATEL angebotenen Kabeln aus dem Set
DB9FC/RJ-KPL durchführen.
Sabotagekontakt.
LED-Diode zur Anzeige der Kommunikation mit der Zentrale:
− LED blinkt – Datenaustausch mit der Zentrale;
− LED leuchtet – keine Kommunikation mit der Zentrale.
Gruppe von DIP-Schaltern (unbenutzter).
Superheterodynempfänger mit hoher Sensibilität, beständig
gegen Störungssignale.
Antenne.
