3. Montage
Alle Installationsarbeiten bei abgeschalteter Stromversorgung ausführen.
Das Modul soll in geschlossenen Räumen, bei normaler Luftfeuchtigkeit
installiert werden. Bei der Wahl des Montageorts sollten Sie
berücksichtigen, dass dicke Mauern, Metallwände u.a. die Reichweite
des Funksignals verringern. Es wird empfohlen, das Modul hoch zu
montieren.
Es ermöglicht eine bessere Reichweite der
Funkkommunikation zu erreichen und mindert die Gefahr der zufälligen
Abdeckung der Funkeinrichtungen durch die im Objekt sich befindliche
Personen. Es wird nicht empfohlen, das Modul in der Nähe elektrischer
Installationen zu montieren, weil dies zu seinem fehlerhaften
Funktionieren führen kann.

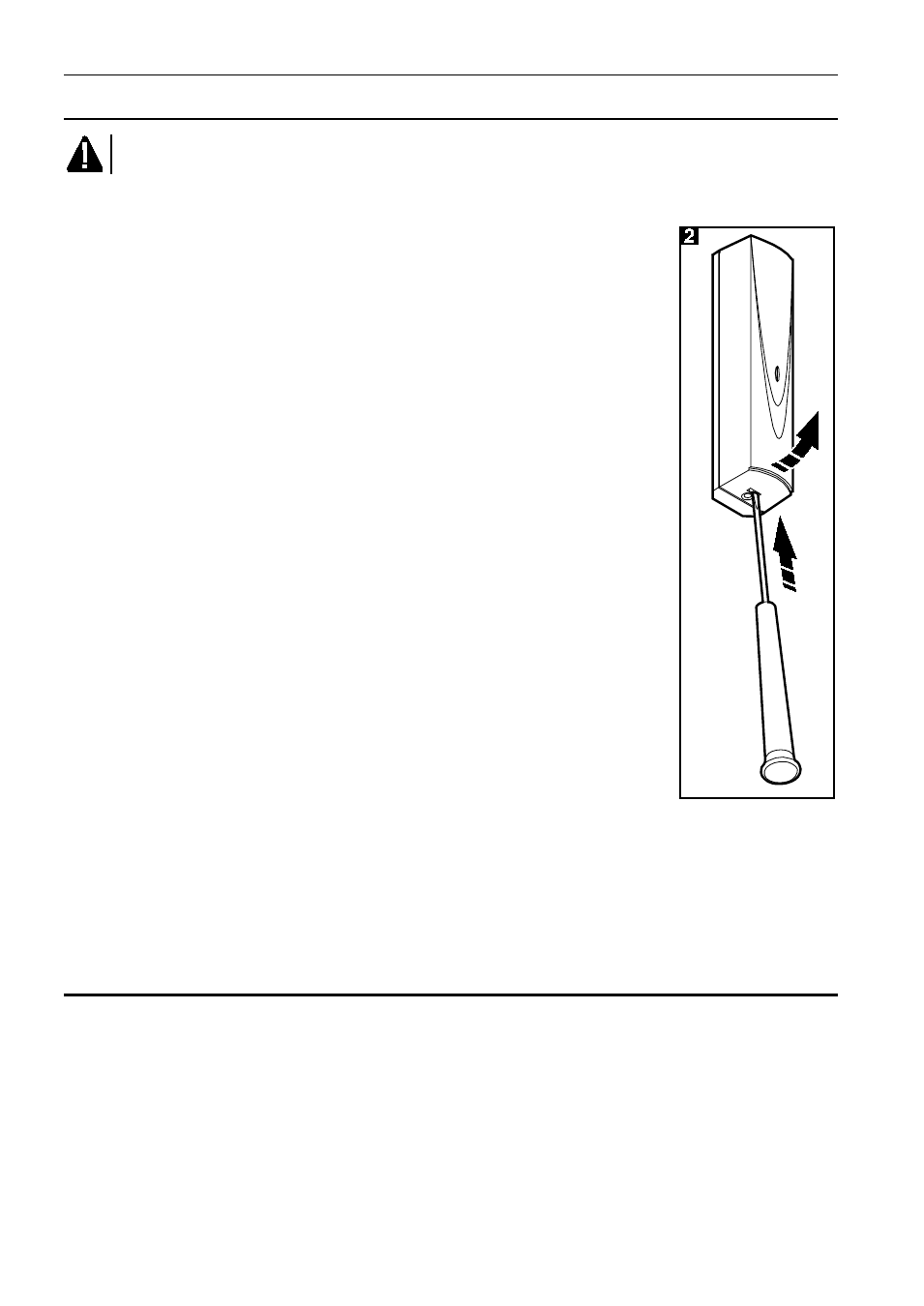

1. Öffnen Sie das Gehäuse des Moduls (Abb. 2).
2. Machen Sie im Hinterteil des Gehäuses eine Öffnung für Leitungen
des Datenbusses und für Stromversorgung.
3. Führen Sie die Leitungen durch die gemachte Öffnung. Es wird
empfohlen, den Anschluss mit einem ungeschirmten Kabel
durchzuführen. Bei der Anwendung eines verdrillten Kabels,
vergessen Sie nicht, dass die Signale CLK (Uhr) und DAT (Daten)
nicht mit einem Paar verdrillter Leitungen geführt werden sollen.
4. Mit den Spreizdübeln und Schrauben bringen Sie das Hinterteil des
Gehäuses an die Montageoberfläche.
5. Verbinden Sie die Klemmen CLK, DAT und COM mit dem Datenbus
der VERSA-Alarmzentrale.
6. An die Klemmen +12V und COM schließen Sie die
Stromversorgungsleitungen an. Soll die Entfernung von der Zentrale
kurzer als 300 Meter sein, dann kann das Modul direkt von der
Zentrale versorgt sein. Wenn die Entfernung von der Zentrale
größer ist, dann müssen Sie das Modul von einer anderen näher
gelegenen Quelle versorgen (Netzgerät oder Erweiterungsmodul mit
einem Netzteil).
7. Schließen Sie das Gehäuse des Moduls.
8. Schalten Sie die Stromversorgung im Alarmsystem ein.
9. Starten Sie in der Zentrale die Funktion der Identifizierung. Das
Modul wird als zwei Geräte identifiziert: INT-RX (Adresse 7)
und VERSA-MCU (Adresse 8).
3.1 Handsender
Die Daten zu den Handsendern werden im Funkbasismodul gespeichert. Nach dem
Anschluss an die Alarmzentrale des Moduls mit den Daten zu Handsendern, werden den
registrierten Benutzern die Handsender automatisch zugewiesen.
Die Informationen zu den Funktionen, die mit den Handsendern auszuführen sind, finden Sie
in den Anleitungen für die VERSA-Zentralen. Nach der Hinzufügung des Handsenders,
werden den Tasten automatisch die Funktionen aus dem Muster für Benutzerberechtigungen
zugewiesen. Sie können mit anderen Funktionen ersetzt werden.
In der Benutzeranleitung für VERSA-Zentralen wurden die Verfahren zur Hinzufügung und
Bearbeitung des Benutzers über das Bedienteil beschrieben, während der Sie die
