Satel AFD-100 - Handbuch

®
FUNK WASSERSENSOR
AFD-100
afd100_de 11/12
Der drahtlose Wassersensor AFD-100 ist für den Betrieb im
bidirektionalen System der Serie ABAX bestimmt. Er wird vom
Funkbasismodul ACU-100 (Programmversion 1.06 oder höher)
oder ACU-250 (Programmversion 4.02 oder höher) unterstützt.
Ca. 5 Sekunden nachdem der Wasserstand den Punkt erreicht,
in dem sich die Elektroden der an den Sensor angeschlossenen
Sonde befinden, wird dies mit dem Sensor signalisiert. Ein paar
Sekunden nach der Senkung des Wasserstandes unter den
Punkt, in dem sich die Elektroden der Sonde befinden, wird die
Fernsignalisierung beendet.
Erklärungen zur Abbildung 1:
1 - Schirm.
2 - Klemmen zum Anschluss der Sonde.
3 - LED-Diode. Sie leuchtet rot nur im Testmodus, wodurch die
Kommunikation mit dem Funkbasismodul (in der
Abfragezeit), Kurzschluss der Elektroden der Sonde und
Öffnung des Sabotagekontakts signalisiert wird.
4 - Sabotagekontakt, der auf das Öffnen des Gehäuses oder
auf das Trennen von der Unterlage reagiert.
5 - Lithium-Batterie CR123A mit der Spannung 3 V, die einen
ca. 3-jährigen Betrieb sichert. Der Wassersensor kontrolliert
den Batteriezustand. Wenn die Spannung bis 2,6 V fällt,
dann wird an das Funkbasismodul die Information
gesendet, dass die Batterie schwach ist. Die Signalisierung
der schwachen Batterie dauert so lange, bis sie gewechselt
wird.
1. Montage
Der Melder wird zur Montage in Innenräumen bestimmt.
Bevor der Melder fest montiert wird, ist der Pegel des durch das
Funkbasismodul ACU-100/ACU-250 vom Melder empfangenen Signals zu prüfen
und erforderlichenfalls der Montageort so zu ändern, dass dadurch für die
Kommunikation eine optimale Lage gefunden wird.
Die Batterie ist in den Melder direkt vor dem Identifizierungsvorgang
einzusetzen. Ein nicht identifizierter Melder bzw. einer, der der Kommunikation
mit dem Funkbasismodul entzogen ist, verbraucht mehr Energie, was die
Lebensdauer der Batterie verkürzt.
1. Öffnen Sie das Gehäuse.
2. Setzen Sie die Batterie ein und melden Sie den Melder an das Funksystem hinzu (Siehe:
Bedienungsanleitung des Funkbasismoduls ACU-100/ACU-250). Der Aufkleber mit der
7-stelligen Seriennummer, die bei der Registrierung des Melders im System angegeben
werden soll, befindet sich auf der Elektronikplatine am Schirm.
3. Schließen Sie das Gehäuse.

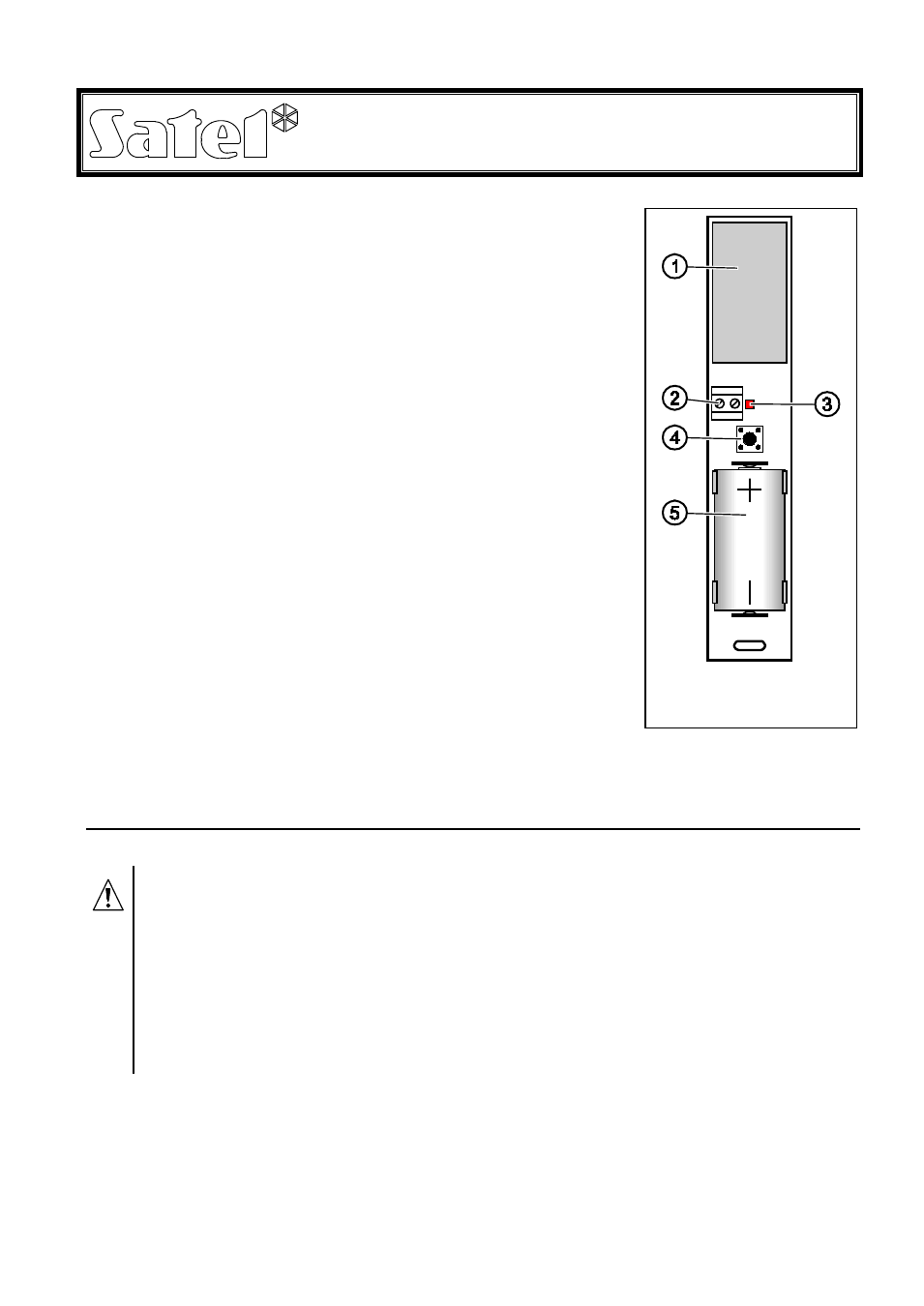

Abb. 1. Darstellung der
Platine des Melders.
