4. Das Kabel durch die Öffnung ziehen.
5. Das Hinterteil des Gehäuses an der Wand oder der Halterung befestigen.
Achtung: Um die Anforderungen der Norm EN50131-2-2 zu erfüllen, montieren
Sie den Melder nicht an der Halterung.

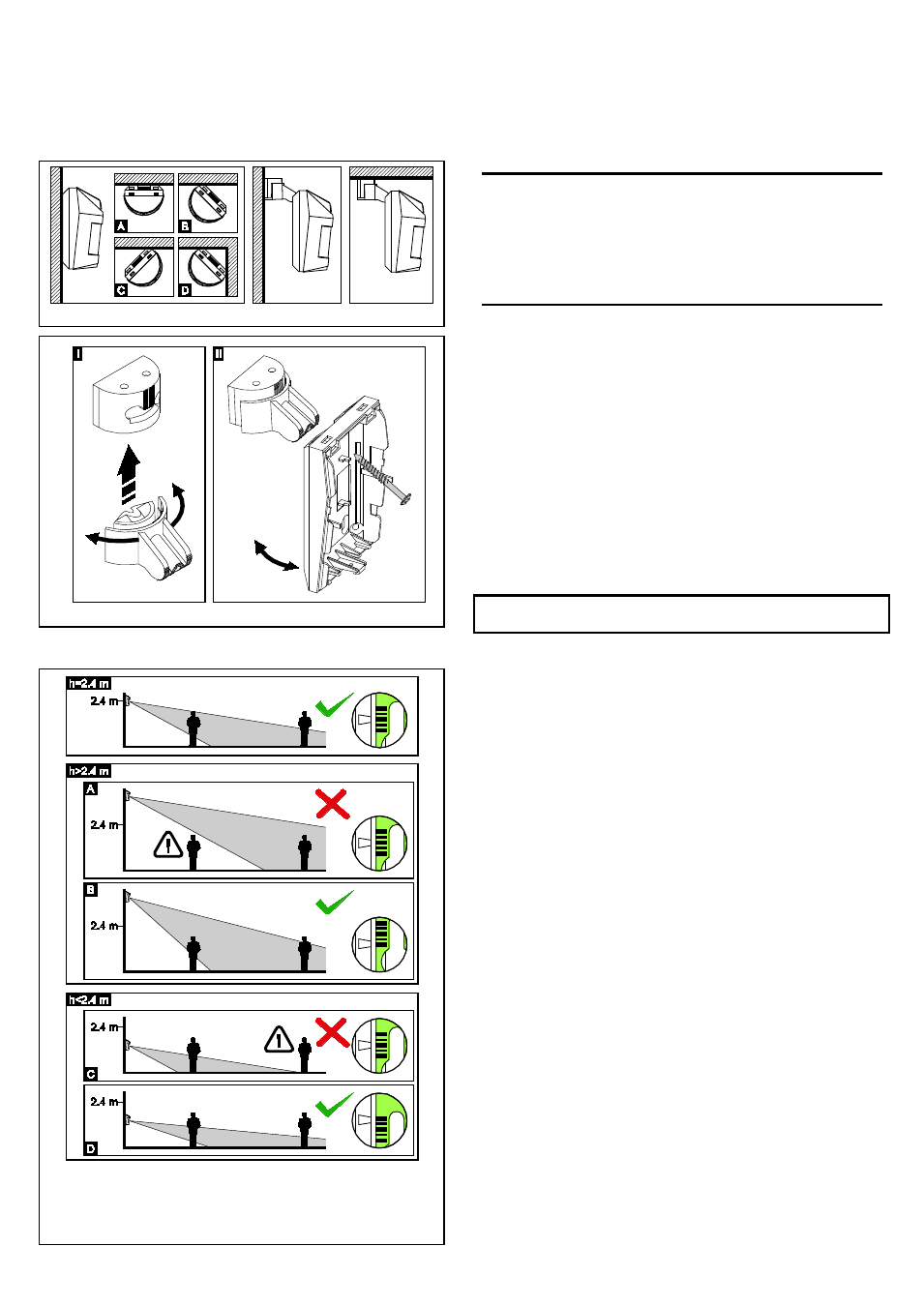

Abb. 5. Montagearten des Melders.
Abb. 6. Montage des Melders an der Halterung.
6. Die Platine unter Berücksichtigung der Montagehöhe des Melders einbauen
(siehe: Abbildung 7).
Abb. 7. Einfluss der Montagehöhe auf den vom Melder überwachten Bereich;
Optimierung des überwachten Bereichs durch richtige Positionierung der
Elektronikplatine. Je nach Montagehöhe platzieren Sie den mittleren Strich der
Justierung: gegenüber der Markierung auf dem Gehäuse (Montage auf der Höhe
2,4 m), über der Markierung (Montage höher als 2,4 m – Beispiel B) oder unter
der Markierung (Montage unter 2,4 m – Beispiel D).
7. Die Leitungen an entsprechende Klemmen anschließen.
8. Mittels der Steckbrücken die Betriebsparameter des Melders einstellen.
9. Gehäuse des Melders schließen.
Inbetriebnahme
1. Spannungsversorgung des Melders einschalten. Die LED fängt an zu blinken
(wenn die Pins LED ON/OFF kurzgeschlossen sind).
2. Wenn der Melder Betriebsbereitschaft gemeldet hat (die Diode LED hört auf zu
blinken), die Reichweite des Melders testen, d.h. prüfen, ob eine Bewegung im
überwachten Bereich das Alarmrelais auslöst und die Diode einschaltet.
3. Bei Bedarf die Empfindlichkeit des Melders ändern (Pins PIR SENS).
Technische Daten
Speisespannung ................................................................................12 V DC±15%
Ruhestromaufnahme ..................................................................................... 10 mA
Max. Stromaufnahme .................................................................................... 12 mA
Zulässige Belastung der Relaiskontakte (Widerstand) .................. 40 mA / 16 V DC
Alarmdauer ......................................................................................................... 2 s
Erfasste Bewegungsgeschwindigkeit ...................................................... 0,3...3 m/s
Sicherheitsklasse nach EN50131-2-2 ......................................................... Grade 2
Umweltklasse nach EN50130-5 ............................................................................. II
Betriebstemperaturbereich .................................................................... -30...+55°C
Entspricht den Normen ........... EN50131-1, EN50131-2-2, EN50130-4, EN50130-5
Abmessungen ............................................................................... 63 x 96 x 49 mm
Empfohlene Montagehöhe .............................................................................. 2,4 m
Gewicht ............................................................................................................ 90 g
Die aktuelle Konformitätserklärung ist unter www.satel.eu/ce zum Download
bereit
