Satel AQUA S - Handbuch

®
AQUA S
DIGITALER PASSIV-PIR-MELDER
aqua_s_de 07/11
Der mikroprozessorgesteuerte, voll digitale Melder AQUA S zeichnet sich durch
eine hohe Empfindlichkeit und Störfestigkeit aus. In seiner Konstruktion wurde ein
zweifaches Pyroelement verwendet. Der Melder kann mit der Gleichspannung
oder mit der Wechselspannung 24 V gespeist werden.
Der Melder ist mit der Voralarm-Funktion ausgestattet. Der Voralarm wird mit
kurzem Aufblitzen der LED signalisiert, wenn der Melder im überwachten Bereich
Änderungen registriert, die Alarmkriterien nicht erfüllen. Die Empfindlichkeit des
Voralarms hängt von der an den Pins eingestellten Empfindlichkeit des Melders
ab. Häufige Voralarme können einen Alarm auslösen.
Die ersten 30 Sek nach Einschalten der Speisespannung sind die Anlaufzeit des
Melders, die durch schnelles Blinken der LED signalisiert wird. Erst nach Ablauf
dieser Zeit ist der Melder betriebsbereit.

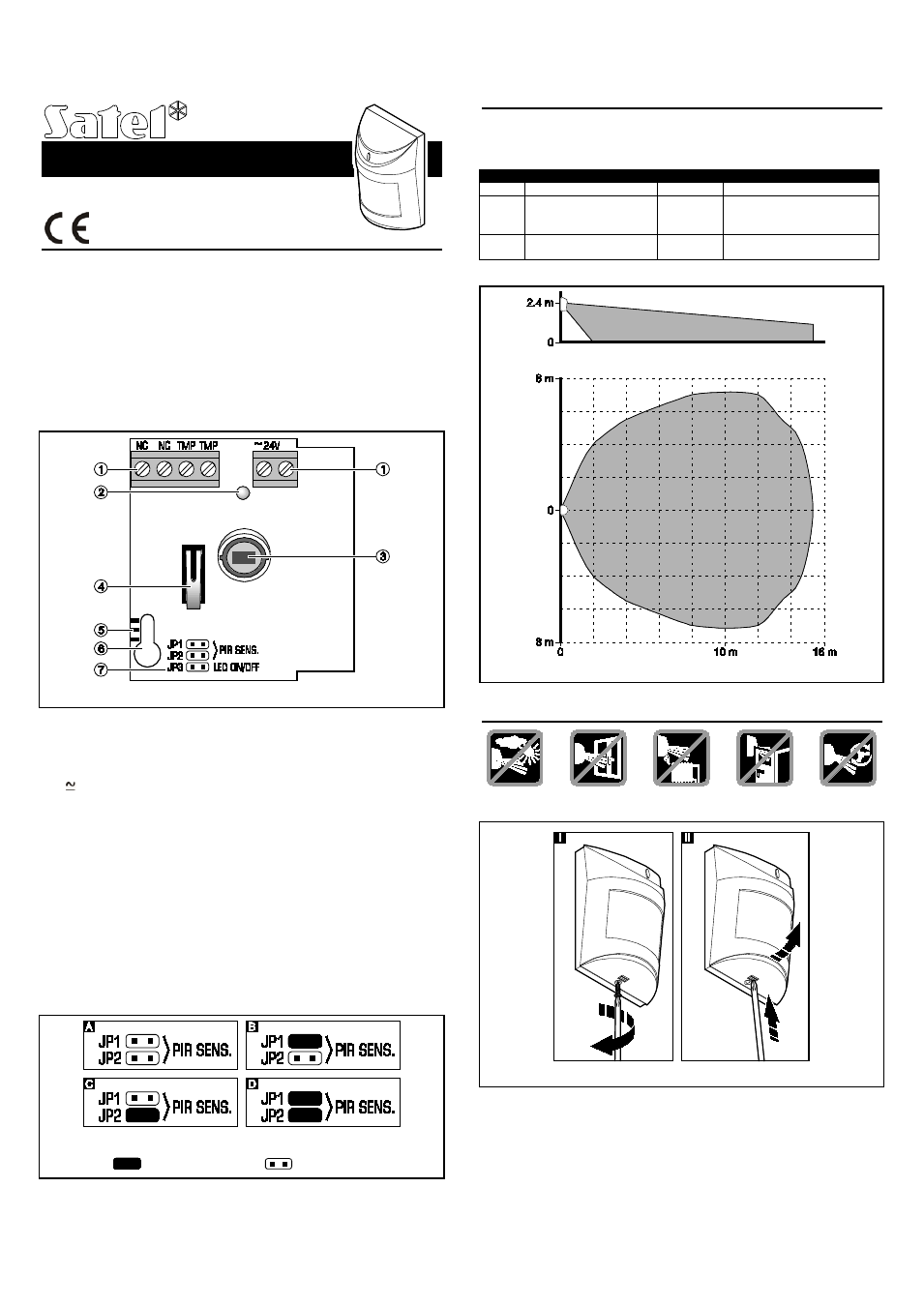

Abb. 1. Elektronikplatine des Melders.
Erläuterungen zur Abbildung 1:
1 – Klemmen:
NC – Relais (NC).
TMP – Sabotagekontakt.
24V – Einspeisung (AC/DC)
2 – die rote LED signalisiert:
– Voralarm – kurzes Aufblitzen (ca. 120 ms);
– Alarm – leuchtet 2 Sekunden lang;
– Anlauf – blinkt schnell;
– niedrige Spannungsversorgung – leuchtet rot.
3 – Pyroelement.
4 – Sabotagekontakt.
5 – Justierung zum Positionieren des Pyroelements im Verhältnis zur Linse
(siehe Abbildung 7).
6 – Montageöffnung.
7 – Pins zur Konfiguration des Melders:
PIR SENS. - Empfindlichkeitseinstellung des Melders (siehe: Abb. 2);
LED ON/OFF - Ein- /Ausschaltung der LED-Anzeige. Die Signalisierung ist
eingeschaltet, wenn die Pins kurzgeschlossen sind.
Abb. 2. Beispiele der Einstellung der Empfindlichkeit des Melders
(A – niedrige, B und C – durchschnittliche, D – hohe Empfindlichkeit)
[ – Pins kurzgeschlossen; – Pins geöffnet].
Linsen
Im Melder ist die Extra Weitwinkellinse (EWA) montiert. Es können aber auch
Linsen mit anderen Eigenschaften (Reichweite, Anzahl der Strahlen, Winkel)
geliefert und montiert werden.
Name Beschreibung Reichweite Erfassungswinkel
EWA Extra Weitwinkellinse 15 m 141,2°
LR Langstreckenlinse mit
Kontrolle der
Unterkriechzone 30 m Hauptstrahl – 3 m Breite (am
Ende der Reichweite)
VB Vorhanglinse 22,5 m 2,2 m Breite (am Ende der
Reichweite)
Tabelle 1. Erhältliche Linsen.
Abb. 3. Erfassungsbereich des Melders mit der Linse Typ EWA.
Montage
1. Gehäuse wie in Abbildung 4 öffnen.
Abb. 4. Öffnen des Gehäuses.
2. Die Elektronikplatine herausnehmen.
3. In der hinteren Gehäusewand Öffnungen für Kabel und Schrauben ausführen.
4. Die Leitung durch die gefertigte Öffnung durchführen.
5. Das Hinterteil des Gehäuses an der Wand oder am mitgelieferten
Befestigungsfuß montieren.
