Satel AQUA S - Handbuch (Seite 2)

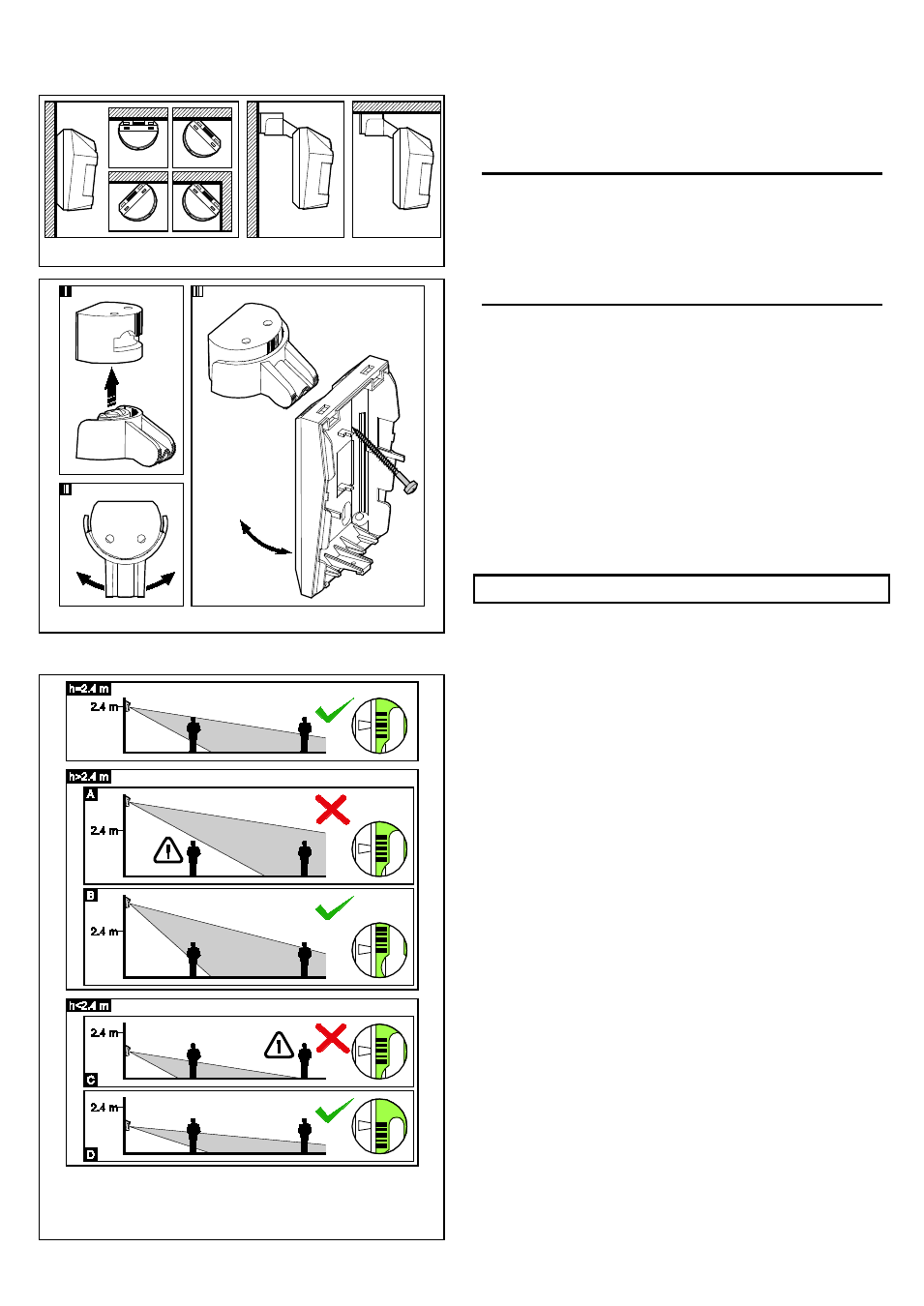

Abb. 5. Methoden der Montage des Melders.
Abb. 6. Montage des Melders an der Halterung.
6. Die Elektronikplatine montieren. Dabei die Höhe beachten, auf welcher der
Melder installiert wurde (siehe: Abbildung 7).
Abb. 7.Einfluss der Montagehöhe auf den durch den Melder überwachten Bereich
und Methode der Justierung der Elektronik. Je nach Montagehöhe soll die
Position des mittleren Striches der Justierung wie folgt sein: gegenüber dem
Anzeiger auf dem Gehäuse (Montagehöhe 2,4 m), über dem Anzeiger (Montage
über 2,4 m – Beispiel B), unter dem Anzeiger (Montage unter 2,4 m – Beispiel D).
7. Schließen Sie die Leitungen an entsprechende Klemmen an.
8. Stellen Sie mit Hilfe der Steckbrücken die Betriebsparameter des Melders ein.
9. Schließen Sie das Gehäuse des Melders.
Inbetriebnahme
1. Schalten Sie die Stromversorgung des Melders ein. Die Diode LED fängt an zu
blinken (wenn die Pins JP3 kurzgeschlossen sind).
2. Wenn der Melder betriebsbereit ist (die LED hört auf zu blinken), testen Sie die
Reichweite des Melders, d.h. prüfen Sie, ob eine Bewegung im überwachten
Bereich das Alarmrelais auslöst und die Diode einschaltet.
3. Ändern Sie bei Bedarf die Empfindlichkeit des Melders (Pins PIR SENS.).
Technische Daten
Spannungsversorgung ............................................................... 24 V AC/DC ±15%
Max. Stromaufnahme (±10%) ................................................... 27 mA für 24 V AC
................................................... 14 mA für 24 V DC
Zulässige Belastung der Relaiskontakte (Abschlusswiderst.) . 40 mA / 27 V AC/DC
Alarmdauer ......................................................................................................... 2 s
Erfassbare Bewegungsgeschwindigkeit ................................................. 0,3...3 m/s
Umweltklasse nach EN50130-5 ............................................................................. II
Betriebstemperaturbereich ................................................................... -30...+55 °C
Max. Feuchtigkeit ......................................................................................... 93±3%
Abmessungen ............................................................................... 63 x 96 x 49 mm
Empfohlene Montagehöhe .............................................................................. 2,4 m
Gewicht ............................................................................................................ 93 g
Die Konformitätserklärung ist unter der Adresse www.satel.eu/ce zu finden
SATEL sp. z o.o.
ul. Schuberta 79
80- 172 Gdańsk
POLEN
Fon: (+48) 58 320 94 00
[email protected]
www.satel.eu
