Der Signalgeber SPL-5010 ist auf ebener Unterlage an einer möglichst unzugänglichen
Stelle zu montieren, um das Risiko der Sabotage zu minimieren. Die Montage an die
Unterlage erfolgt mit Schrauben und Spreizdübeln. Um den Deckel abzunehmen, muss man
die Halteschraube herausdrehen und den Deckel nach oben anheben, so dass ein Winkel
von ca. 80° entsteht.
Achtung: Zwischen der oberen Kante des Signalgeberbodens und der Decke oder einem
anderen oberhalb des Signalgebers befindlichen Hindernis sollte ein Abstand von
mindestens 2,5 cm eingehalten werden. Ein zu kleiner Abstand könnte das
Wiederaufsetzen des Deckels erschweren.
Erläuterung zur Abbildung 1:
1 – Halteschraube des Gehäuses
2 – Montageöffnungen
3 – Hilfsöffnung
4 – Ausschäumsicherung (optional)
5 – Summer
6 – Kabelöffnung
7 – „S” Sabotagekontakt (an die Unterlage anschrauben; nicht überdrehen, damit die
Verengungen nicht brechen)
8 – Wasserabfluss (nicht verstopfen)
Nach der Montage des Signalgebers ist es empfehlenswert, die Montageöffnungen, die
Hilfsöffnung und die Kabelöffnung mit Silikonmasse zu verschließen.
3. Anschluss

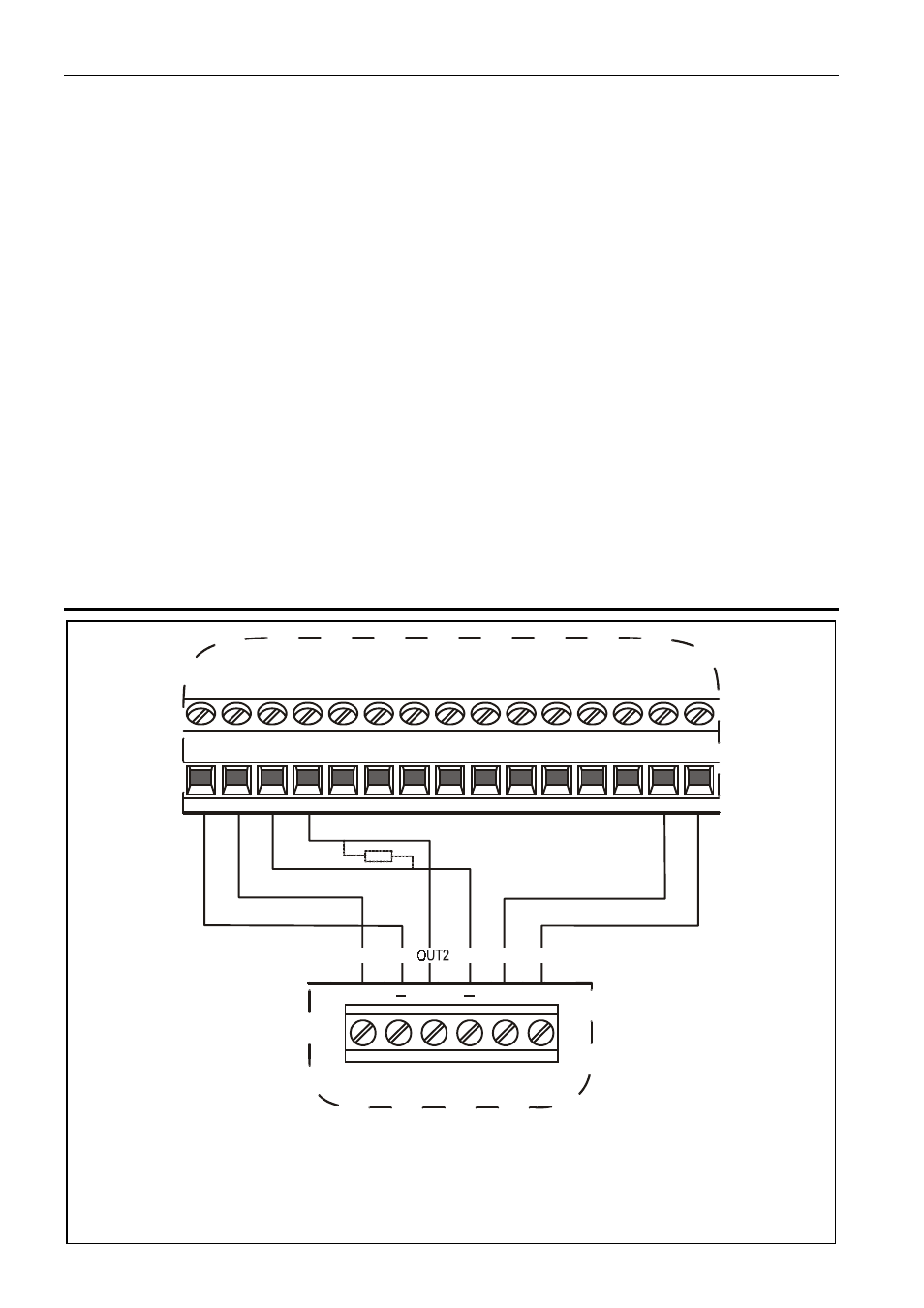

Abb. 2. Anschluss des SPL-5010 Signalgebers an die Starkstromausgänge der Zentrale
INTEGRA 32. Der Ausgang OUT1 aktiviert optische, und der Ausgang OUT2 – akustische
Signalisierung (Starkstromausgänge mit normaler Polarisation – aktiviert durch Anlegen
der Spannung +12 V). Programmieren Sie die Linie Z1 als 24 h Sabotage.
INTEGRA 32
SPL-5010
SO TMP SA + +
OUT1 COM COM COM Z1
COM OUT1 COM COM COM COM OUT2 +KPD DTM CKM +EX CK AUX Z1 DT
