SATEL

SOW-300

3

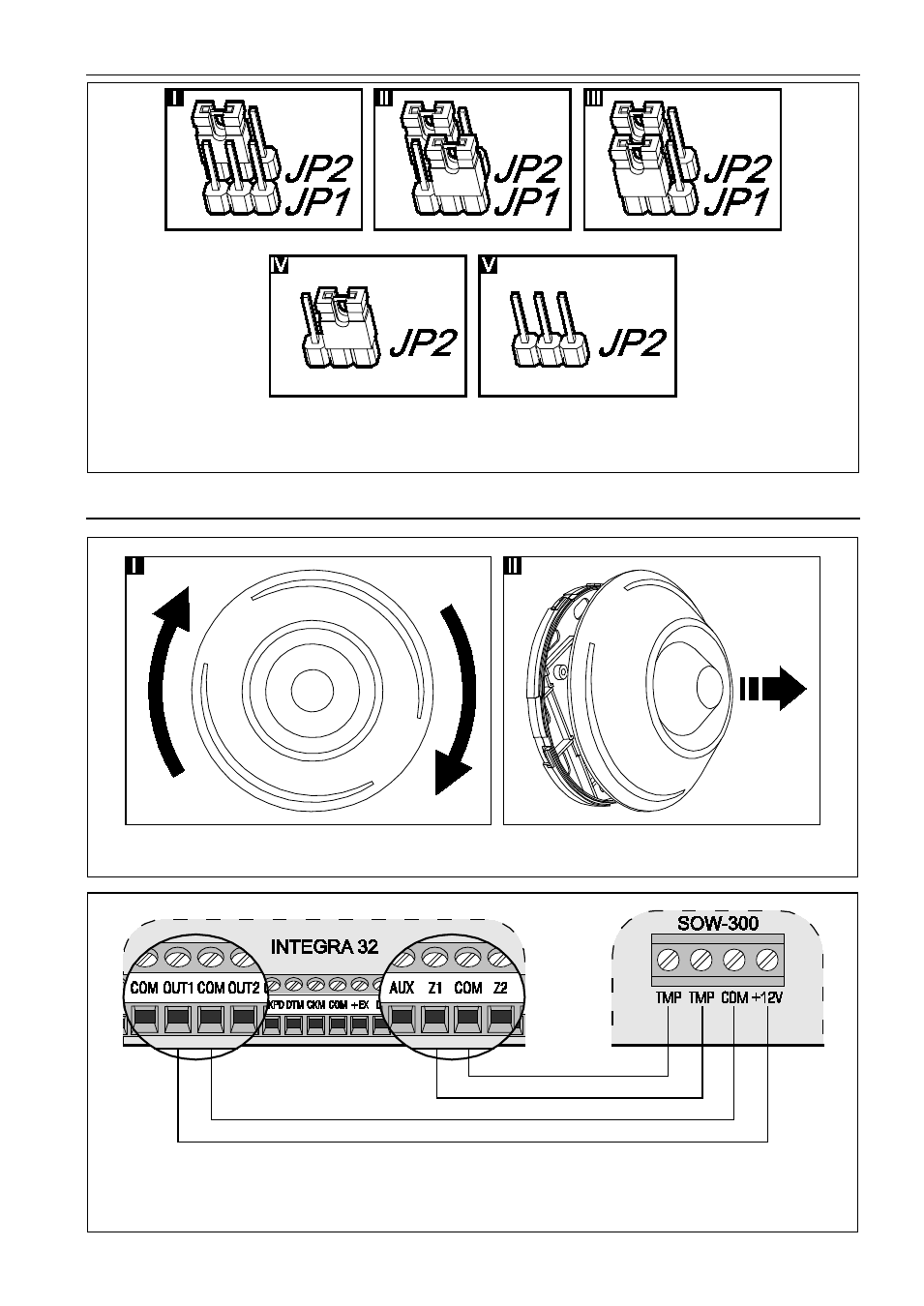

Abb. 3. Möglichkeiten der Einstellung der Steckbrücken, um den gewünschten Typ der

optischen Signalisierung zu erreichen.

4. M

ONTAGE UND

A

NSCHLUSS

Abb. 4. Abnehmen des Deckels.


Abb. 5. Anschluss des Signalgebers an die Alarmzentrale, wenn die Signalisierung nach

Anlegen der Spannung +12 V ausgelöst werden soll (Aktivierung des Starkstromausgangs

OUT1 mit normaler Polarität). Die Linie Z1 ist als 24 h Sabotage zu programmieren.
