Satel GPRS-T6 Benutzerhandbuch
Seite 5

SATEL GPRS-T6
3
Erläuterung zur Abbildung 2:
1 - Leitungen zum Anschluss des Akkumulators.
2 - LEDs zur Anzeige des Modulzustandes (siehe: Abb.3).
– LED A blinkt bei GPRS-Verbindung,
– LED B blinkt beim Senden einer SMS-Nachricht oder Anruf des Moduls (CLIP-
Testübertragung),
– die anderen LEDs informieren durch Leuchten über Signalstärke beim Empfang
über das GSM-Telefon, durch Blinken über Störungen.
3 - RS-232-Port (TTL Standard).
4 - Steckplatz für die SIM-Karte. Es wird empfohlen, die SIM-Karte erst nach
Programmierung im Transmitter des PIN-Codes der Karte in den Steckplatz zu stecken
(falls die Karte die Eingabe des PIN Codes benötigt). Sollen die Ereigniscodes mit der
GPRS-Technologie übersendet werden, dann muss die im Modul installierte SIM-Karte
den GPRS-Service aktiv haben.
5 - GSM-Telefon.
6 - Buchse zum Anschluss der Antenne.
ACE
Z1 Z2
Z3
Z4
COM
Z5
Z6
Z7
02
03
04
Z8 COM 01
BTE
COM
TMP
AC AC COM
RS232 TTL
+1
2V
C
O
M
A
B
6
1
2
5
4
3

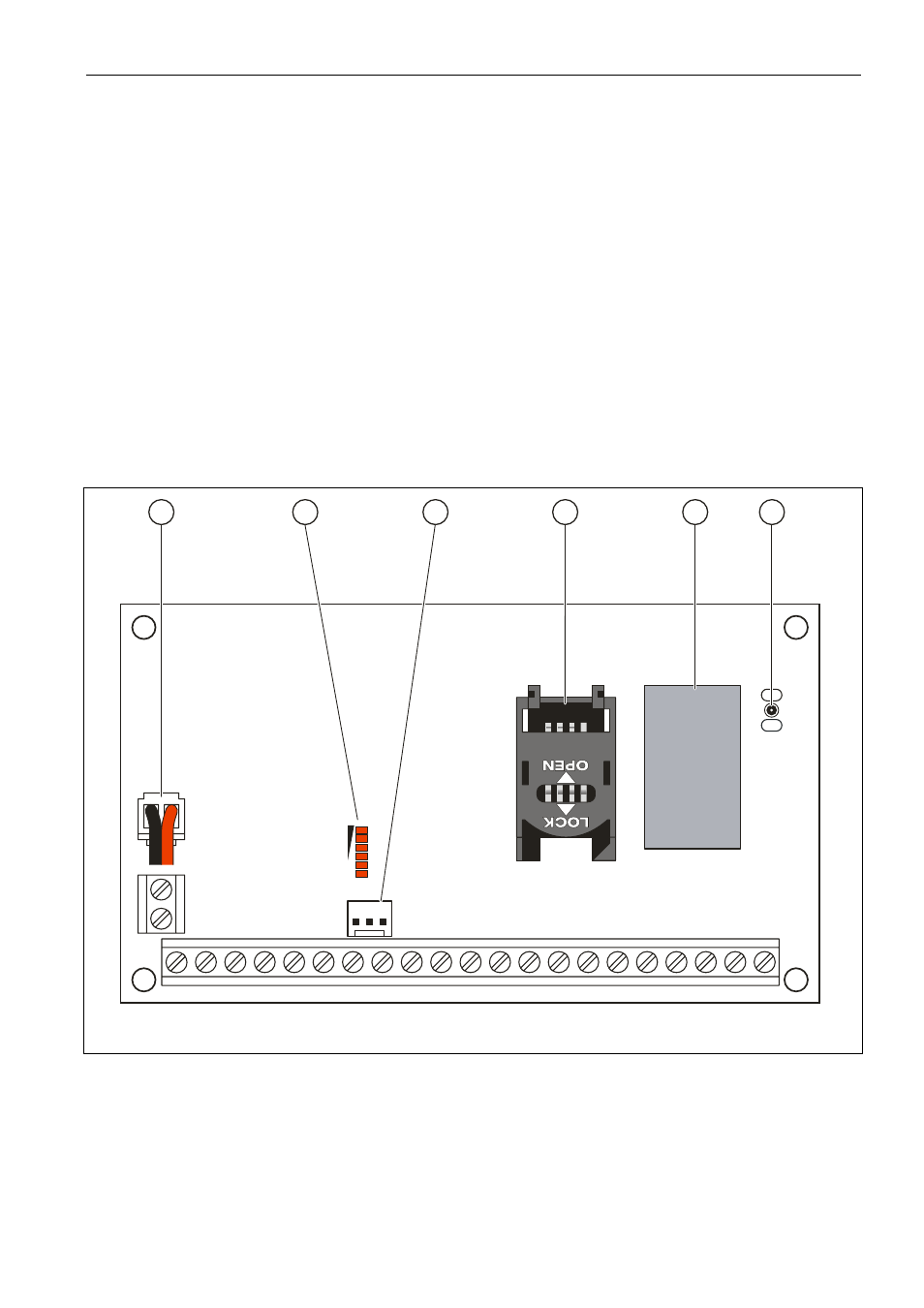

Abb. 2. Elektronikplatine des Moduls.
Erläuterung zur Abbildung 3:
A
(LED A blinkt, die anderen leuchten) – GPRS-Verbindung; Signalstärke: 3.
B
(LED B blinkt, die anderen leuchten) – Senden einer SMS-Nachricht oder Anruf des
Transmitters (CLIP-Testübertragung);Signalstärke: 4.
C
(LEDs blinken) – Einloggen zum GSM-Netz.
D
(LEDs blinken) – Einloggen zum GSM-Netz ist fehlgeschlagen, keine SIM-Karte.
E
(LEDs blinken) – Einloggen zum GSM-Netz ist fehlgeschlagen; kein PIN-Code.
