• Es dürfen nicht zwei Module (LCD-Bedienteile, Tastaturen) mit identischer Adresse
angeschlossen werden.
Wenn nach Einspeisung des Moduls auf dem Display des Bedienteils die Uhr und
zusätzliche Informationen nicht erscheinen, prüfen Sie ob:
− die Leiter, die das Bedienteil mit dem Modul verbinden, richtig angeschlossen wurden;
− die Adresse im Bedienteil korrekt eingestellt ist.
3.1.1 Anschluss des LCD-Bedienteils an die Schraubklemmen

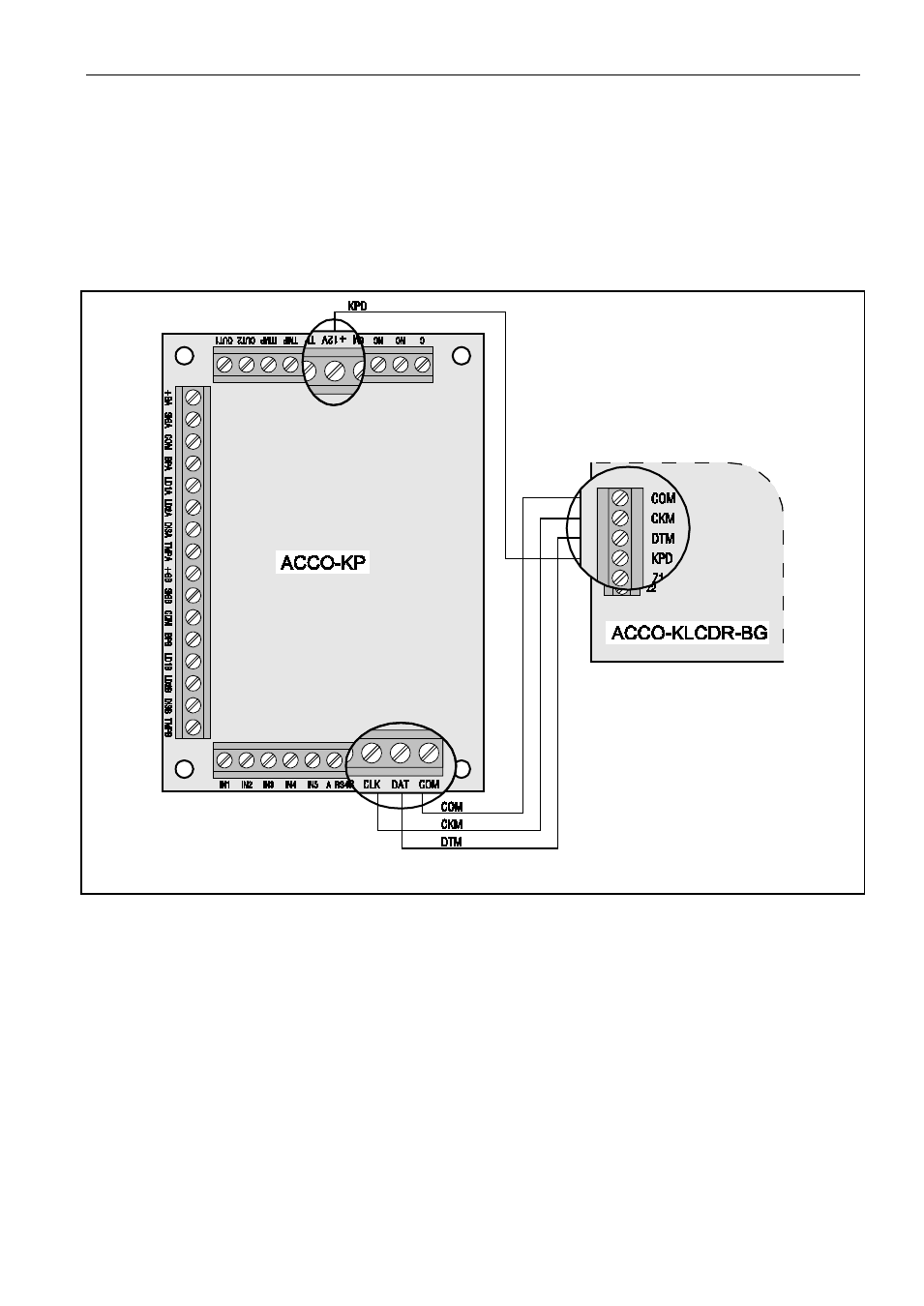

Abb. 13. Anschluss des Bedienteils an die Schraubklemmen des Kontrollers ACCO-KP.
Die Anschlussweise des Kommunikationsbusses des Bedienteils an die Schraubklemmen
der Modulen ACCO-KP und ACCO-KP-PS wurde in Abbildungen 13 und 14 dargestellt.
