24 SATEL ACCO
4. E INSTELLUNG DER A DRESSE AM M ODUL
Wenn das Programm ACCO-SOFT-LT zur Unterstützung mehrerer Türkontroller eingesetzt
werden soll, dann ist es nötig, jedem Modul eine individuelle Adresse zuzuweisen.
Die Adressen dürfen sich nicht wiederholen.
Zur Einstellung der Adresse dienen die DIP-Schalter auf der Elektronikplatine (siehe:
Abbildungen 1, 2, 3 und 4). Mit den 8 Mikroschaltern können 256 verschiedene Adressen
(von 0 bis 255) eingestellt werden. Die Adresse 0 darf nicht benutzt werden. Um die
Moduladresse zu bestimmen, zählen Sie die an den einzelnen Mikroschaltern eingestellten
Werte zusammen, gemäß der Tabelle 4. Die eingestellte Adresse können Sie auch am LCD-
Bedienteil kontrollieren, das an das Modul durch die Funktion A
DRESSE (S ERVICEMODUS
K
ONTROLLERDATEN
A
DRESSE ) oder im Programm ACCO-SOFT-LT angeschlossen ist.
Relaisnummer 1 2 3 4 5 6 7 8
Zahlenwert
(für den Relaisausgang NO)
1 2 4 8 16 32 64 128
Tabelle 4.

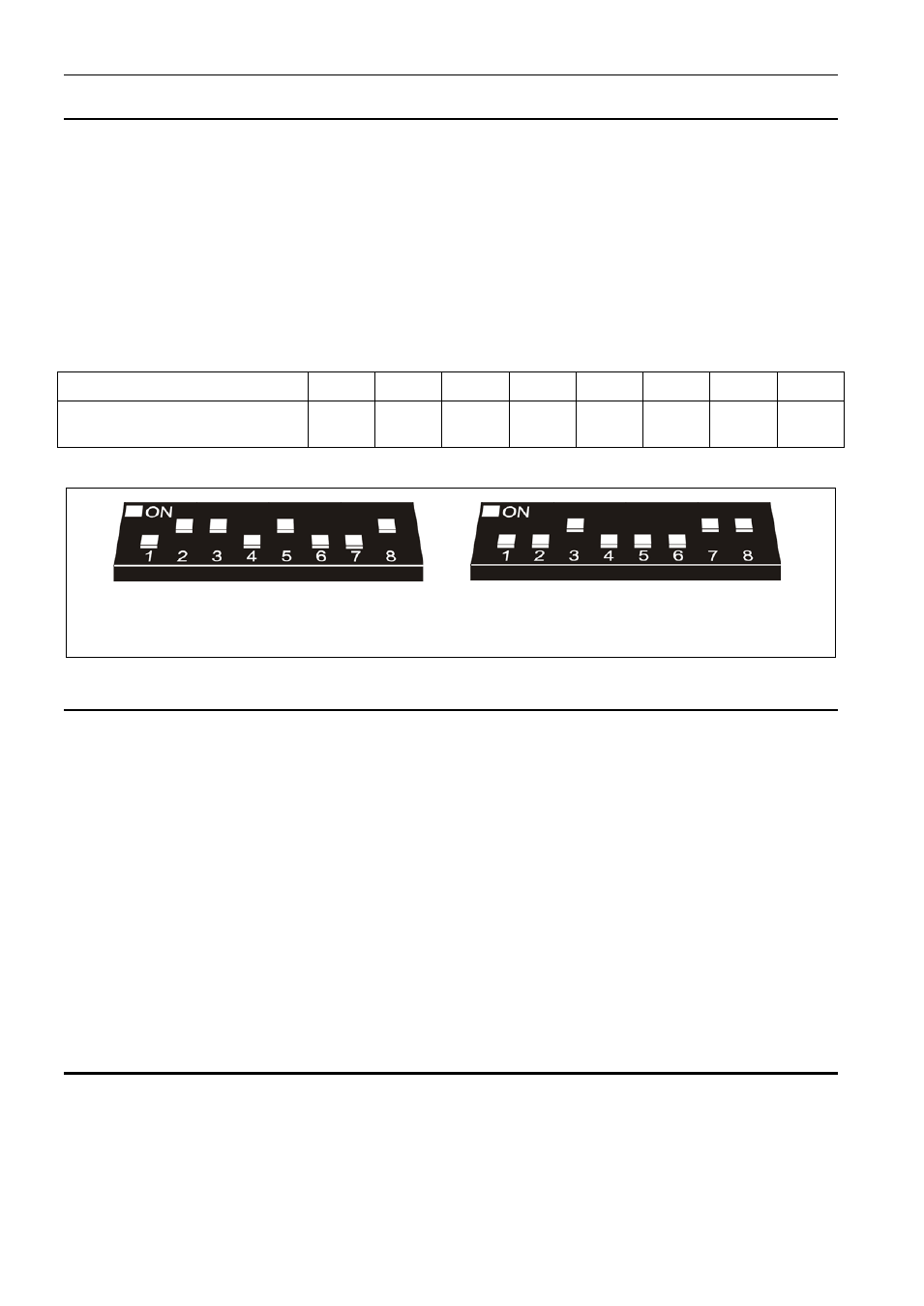

Abb. 18. Beispiele der Adresseinstellung an den DIP-Schaltern.
5. P ROGRAMMIERUNG DES M ODULS
Der Türkontroller kann anhand des LCD-Bedienteils oder des Computers mit installiertem
Programm ACCO-SOFT-LT konfiguriert werden.
Das LCD-Bedienteil kann an das Modul als Terminal angeschlossen werden. Möglich ist
auch, das LCD-Bedienteil nur auf die Dauer der Programmierung anzuschließen.
Das ermöglicht die RJ-Buchse auf der Elektronikplatine.
Der Computer kann auf zweierlei Wegen mit dem Modul kommunizieren:
1. RS-232. Verbinden Sie die Schnittstelle des Moduls mit dem seriellen COM-Port des
Computers mittels des von der Firma SATEL hergestellten Kabels DB9FC/RJ.
2. RS-485. Schließen Sie die Schnittstelle des Moduls an den Bus an, der die Module im
System verbindet. Benutzen Sie dazu den von der Firma SATEL hergestellten Konverter
ACCO-USB (die Anschlussweise wurde in der Anleitung über den Konverter
beschrieben).
Die Programmierung anhand ACCO-SOFT-LT erfolgt gleich für beide Kommunikationswege.
5.1 P ROGRAMMIERUNG ÜBER DAS LCD-B EDIENTEIL
Das LCD-Bedienteil erlaubt Konfigurierung des Moduls sowie Hinzufügung und Entfernung
der Benutzer vom Modul, an welches das LCD-Bedienteil angeschlossen ist. Das Bearbeiten
von Zutrittszeitplänen (Zutrittschemas) ist mit dem LCD-Bedienteil nicht möglich.
Achtung: Für die Zutriitskontrollsysteme mit vielen Türkontrollern wird die Benutzer-
bearbeitung per LCD-Bedienteil nicht empfohlen.
Adresse: 150 Adresse: 196
