Verbindungen – Sim2 M150S Benutzerhandbuch
Seite 13

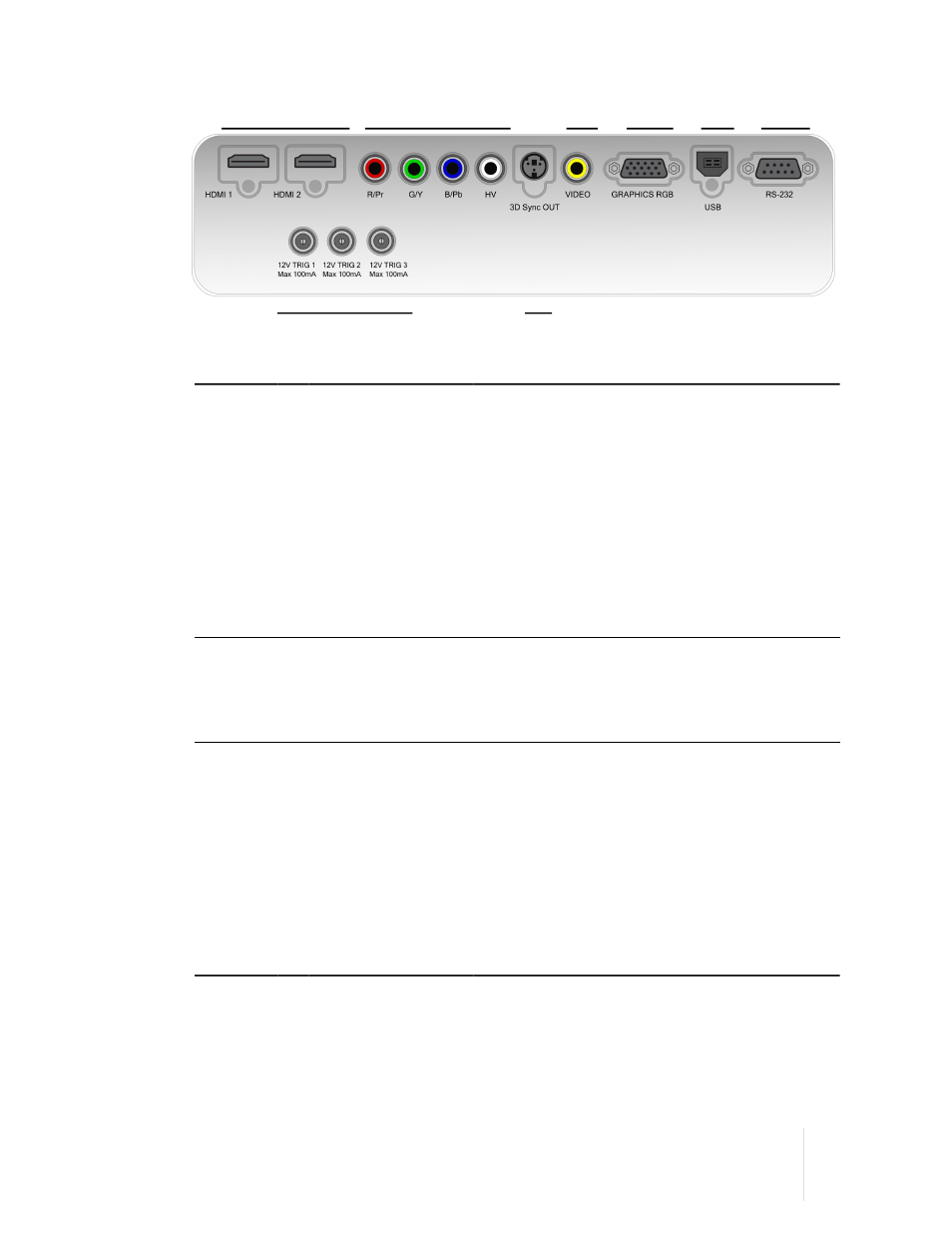

Verbindungen
❶
❷
❸
❹
❺
❻
❼
❽
Eingänge
❶
HDMI 1
HDMI 2
HDMI oder DVI Digitalvideoeingänge
❷
Components/RGB-HV
Vier Cinch-Buchsen Für Standard oder HD-Komponente
(YPrPb), wie auch RGB-HV Signale. Auch als RGB-Ein-
gang für SCART RGBS Signale verwendbar.
❸
Video
Eine Cinch-Buchse. Für Composite-Videosignale. Auch
als Composite-Sync-Eingang für SCART RGBS Signale
verwendbar.
❹
Graphics RGB
Eine D-Sub 15-pol Buchse für Komponenten oder RGB-
HD-Signale
Steuerung
/Service
❺
USB
USB 1,1 (Typ B) Eingang für Steuerbefehle und Firm-
ware-Aktualisierungen
❻
RS-232
RS232 (D-Sub 9-pol Buchse) Eingang für Steuerbefehle
und Firmware-Aktualisierungen
Ausgänge
❼
TRIG 1
12 V 100 mA max Ausgabe für motorisierte Leinwand-
kontrolle Wird durch das Einschalten des Projektors ak-
tiviert.
TRIG 2
12 V 100 mA max Ausgabe für motorisierte Lein-
wand-Abdeck-Systeme. Siehe “
Leinwand
”
auf Seite
29
.
TRIG 3
12 V 100 mA max Ausgabe, für motorisierte anamor-
photische Objektivkontrolle. Siehe “
Anamorphotisches
Objektiv
” auf Seite
29
.
❽
3D Sync OUT
VESA DIN-3 Stecker für 3D RF-Senderkabel.
2
Übersicht
M.150S
Benutzerhandbuch
13
