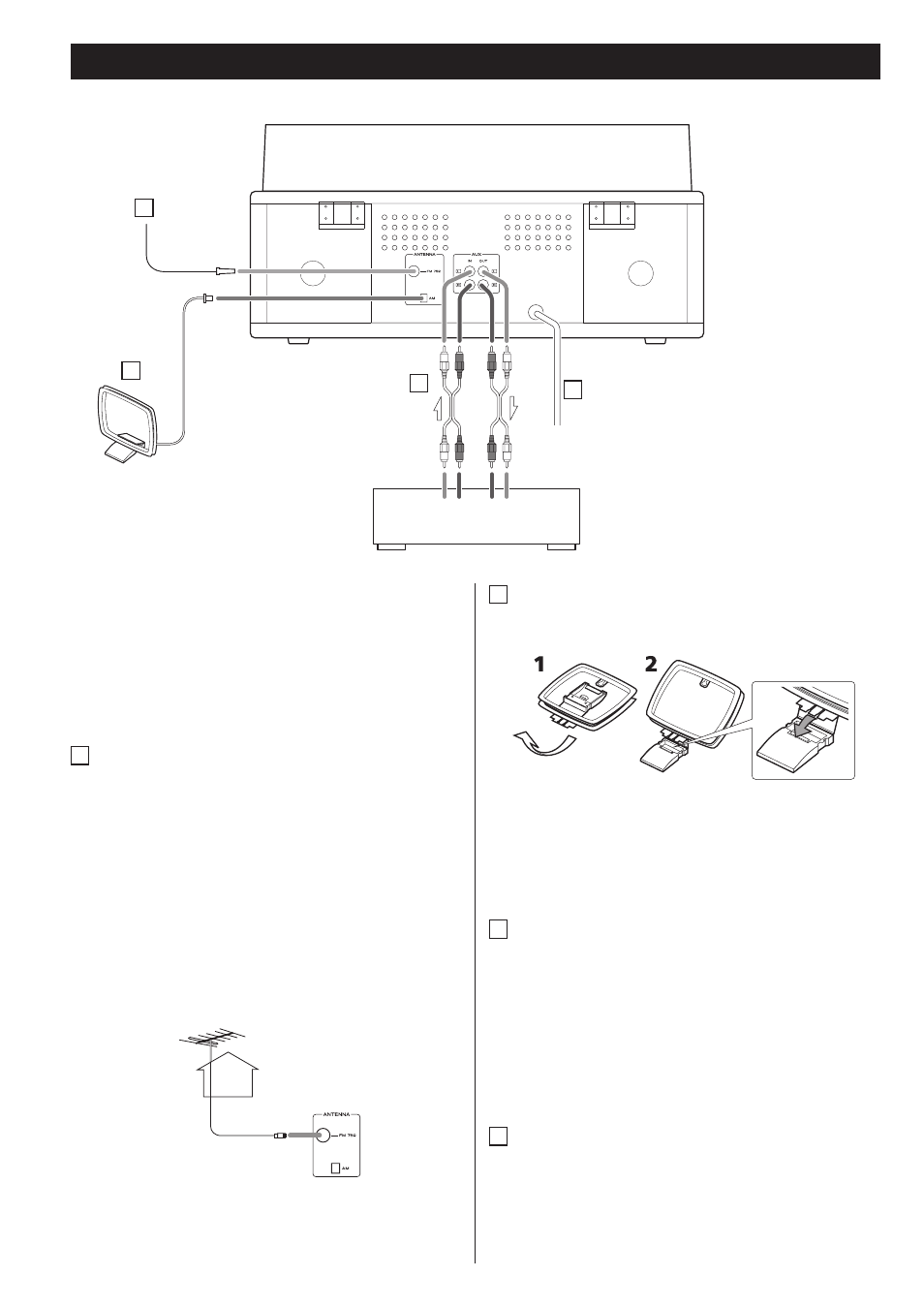

Anschlüsse
C
A
B
D
ACHTUNG:
< Schalten Sie vor dem Anschließen alle Geräte aus .
< Lesen und beachten Sie die Hinweise in den Bedienungsanleitun-
gen aller Komponenten, die am LP-R550USB betrieben werden .
< Achten Sie auf sicheren, korrekten Anschluss aller Stecker . Ver-
meiden Sie Rauschen und Brummen, indem Sie Signalleitun gen
und Netz kabel nicht parallel oder in einem Kabelstrang verlegen .
A FM (UKW) Antenne
Wählen Sie bei UKW-Betrieb einen Sender, strecken Sie den An-
tennendraht auf die gesamte Länge und richten Sie die Wurfan-
tenne auf beste Empfangsqualität aus . Nach einem Ortswechsel
muss die Antenne möglicherweise erneut ausgerichtet werden .
FM (UKW) Außenantenne
Eingeschränkter UKW-Empfang kann die Verwendung einer
Außen antenne erforderlich machen . Normalerweise liefert eine
Dreielementantenne ausreichende Empfangsqualität . Falls die
UKW-Empfangsbedingungen besonders ungünstig sind, kann
eine Antenne mit fünf oder mehr Elementen erforderlich sein .
< Bei Verwendung einer Außenantenne muss die UKW-Zimmer-
antenne vom LP-R550USB getrennt werden .
Bei Aufnahmen von UKW-Sendungen kann Rauschen zunehmen .
UKW-Außenantennen können dieses Rauschen vermindern . Schal-
ten Sie andernfalls den FM-Schalter in die Stellung „MONO“ .
B AM (MW) Rahmenantenne
Zum Aufstellen der Rahmenantenne, stecken Sie die Klemmen an
der Antennenunterseite in die Ausspa rung des Antennensockels .
Schließen Sie das Kabel der AM (MW) Wurfantenne an der AM-
Antennenbuchse auf der Geräterückseite an .
Die Antenne kann beispielsweise auf ein Regal gestellt oder im
Fensterrahmen befestigt werden . Achten Sie auf größtmöglichen
Abstand zu Netz-, Laut sprecher- und anderen Kabeln . Richten Sie
die Antenne anschließend auf beste Empfangsqualität aus .
C AUX IN/OUT-Buchsen
Über diese Buchsen werden analoge Stereo-Audiosignale ein-
beziehungsweise ausgegeben . Mittels beigepackten RCA (Cinch)
Kabels können an den entsprechenden Buchsen CD-Player, Cas-
setten Decks, usw . betrieben werden . (Um ein externes Gerät
gleichzeitig an den AUX IN- und OUT-Buchsen anzuschließen,
empfiehlt sich ein handelsübliches Stereo RCA (Cinch) Kabel .)
Schließen Sie die Kabel wie folgt an:
weißer Stecker q weiße Buchse (L: linker Kanal)
roter Stecker q rote Buchse (R: rechter Kanal)
D Netzkabel
Schließen Sie das Netzkabel an einer Wandsteckdose an .
rot
rot
weiß
weiß
weiß
weiß
Cassetten Deck, usw.
75 Ω Anschluss
