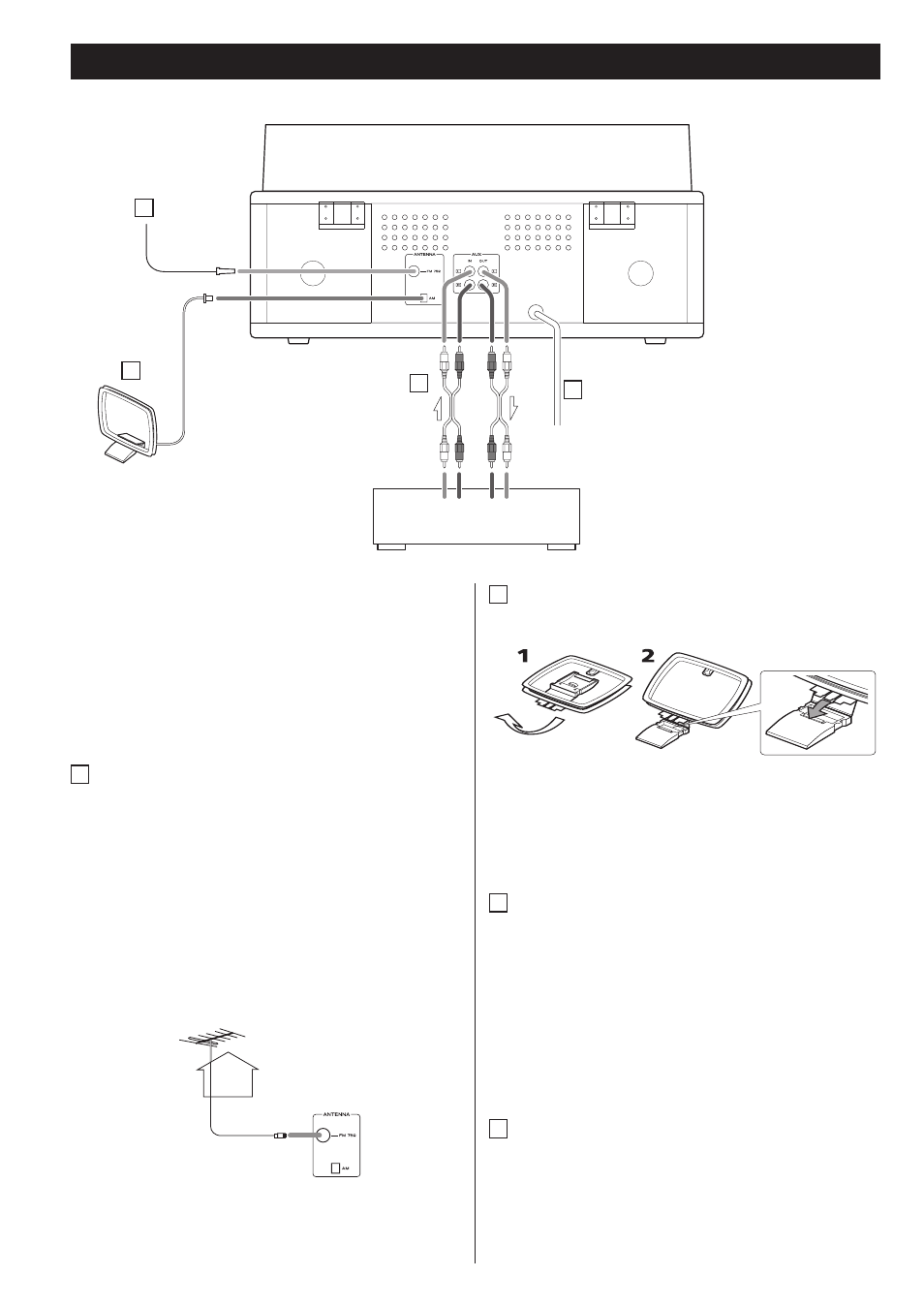

Collegamento
C
A
B
D
CAUTELA:
< Spegnere l'alimentazione di tutte le apparecchiature prima di
effettuare i collegamenti .
< Leggere le istruzioni di ciascun dispositivo che si intende
utilizzare con questa unità .
< Assicurarsi di inserire le spine in modo sicuro . Per prevenire
ronzii e rumori, evitare di aggrovigliare i cavi di segnale con il
cavo di alimentazione AC .
A
Antenna FM
In modalità FM, sintonizzarsi su una stazione FM ed estendere
il cavo per la migliore ricezione . Può essere necessario
riposizionare l'antenna se si sposta l'unità in un altro luogo .
Antenna FM esterna
In una zona in cui i segnali FM sono deboli, può rendersi
necessario usare un'antenna FM esterna .
Generalmente, un'antenna a 3 elementi sarà sufficiente, ma se si
vive in un'area in cui i segnali FM sono particolarmente deboli,
potrebbe essere necessario utilizzarne una con 5 elementi o più .
< Scollegare l'antenna FM interna quando si utilizza un'antenna
esterna .
Durante la registrazione di trasmissioni FM, il rumore può
aumentare . Per ridurre il rumore indesiderato, è necessario
registrare con antenna esterna oppure in modalità FM su MONO .
B
Antenna AM a telaio
Per posizionare l'antenna su una superficie, inserire il supporto
nella fessura alla base dell'antenna .
Collegare il cavo dell'antenna a telaio AM al connettore
dell'antenna AM sul retro dell'unità .
Posizionare l'antenna su una mensola o appenderla a uno
stipite della finestra ecc ., orientandola per la migliore ricezione .
Tenere tutti gli altri fili, come i cavi di alimentazione, i cavi dei
diffusori o i cavi di segnale più lontano possibile dall'antenna .
C
Prese AUX IN/OUT
Il segnale audio analogico a 2 canali viene ricevuto o inviato
tramite queste prese . Per riprodurre o registrare il suono da
una sorgente esterna, come un lettore CD o un registratore
a cassette, collegare la sorgente alla presa appropriata,
utilizzando il cavo RCA fornito (se si desidera collegare la
sorgente esterna sia alla presa AUX IN che alla presa OUT
contemporaneamente, acquistare un ulteriore cavo stereo RCA) .
Assicurarsi di collegare:
spinotto bianco q presa bianca (L: canale sinistro)
spinotto rosso q presa rossa (R: canale destro)
D
AC Power Cord
Collegare il cavo di alimentazione AC a una presa a muro AC .
Rosso
Rosso
Bianco
Bianco
Bianco
Bianco
Piastra cassette ecc.
Connettore 75 Ω
