8

TASCAM UH-7000 – Benutzerhandbuch

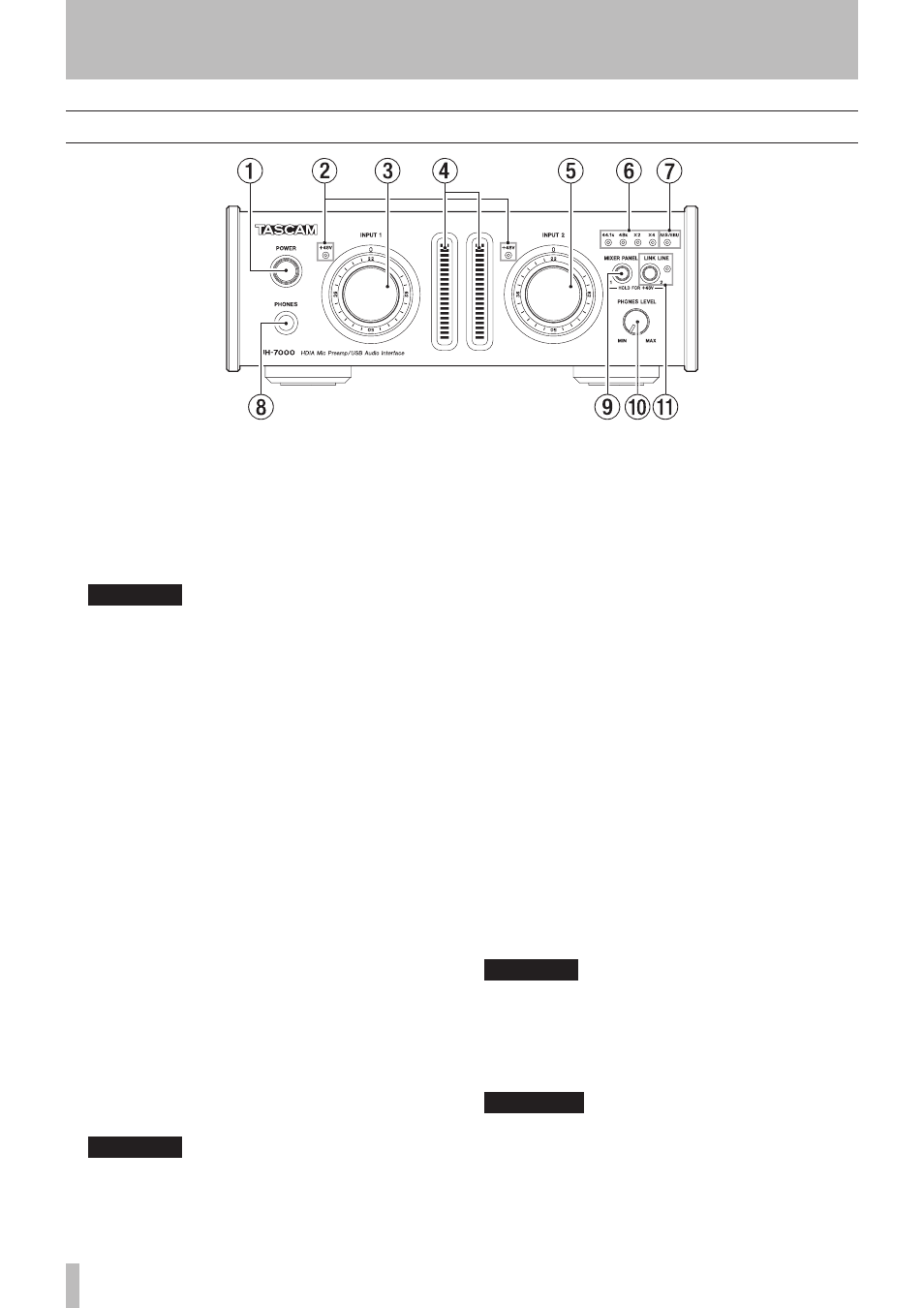

Gerätevorderseite

1

POWER

-Schalter und Lämpchen

Schalten Sie hiermit das Gerät ein und aus. Das Lämpchen
leuchtet, wenn das Gerät eingeschaltet ist und mit Strom
versorgt wird.

2

+48V

-Lämpchen (INPUT 1/2)

Diese Lämpchen leuchten, wenn die Phantomspeisung für die
Mikrofoneingänge

ANALOG (BALANCED) MIC IN 1/2

aktiviert ist.

VORSICHT

Schalten Sie die Phantomspeisung immer aus, bevor Sie

Mikrofonverbindungen herstellen oder trennen.

3

INPUT 1-Regler

Hiermit passen Sie den Eingangspegel an den Eingangs­
buchsen

ANALOG (BALANCED) MIC IN 1

und

ANALOG

(BALANCED) LINE IN 1

an.

4

Pegelanzeigen (INPUT 1/2)

Zeigen die Pegel der analogen Eingangssignale an. Beide
Pegelanzeigen haben Übersteuerungsanzeigen, die sich
darüber befinden.

5

INPUT 2-Regler

Hiermit passen Sie den Eingangspegel an den Eingangs­
buchsen

ANALOG (BALANCED) MIC IN 2

und

ANALOG

(BALANCED) LINE IN 2

an.

6

Lämpchen 44.1k, 48k, x2, x4

Zeigen die aktuell gewählte Abtastrate an.

7

AES/EBU-Lämpchen

Leuchtet, wenn das über die Buchse

DIGITAL (AES/EBU) IN

empfangene Digitalsignal als Masterclock verwendet wird.

8

Kopfhörerausgang (PHONES)

An diese 6,3­mm­Stereoklinkenbuchse können Sie Ihren Kopf­
hörer anschließen. Wenn Ihr Kopfhörer einen 3,5­mm­Klinken­
stecker aufweist, verwenden Sie einen geeigneten Adapter.

Beide Ausgänge (

PHONES

und

ANALOG (BALANCED) OUTPUT

L/R

) stellen dasselbe Signal bereit.

VORSICHT

Bevor Sie einen Kopfhörer anschließen, senken Sie den Pegel mit

dem

PHONES

-Regler vollständig ab. Andernfalls kann es zu plötz-

lichen, extrem lauten Geräuschen kommen, die Ihr Gehör oder Ihre

Geräte schädigen.

9

MIXER PANEL

-Taste

Mit dieser Taste rufen Sie die Mixeroberfläche auf einem via
USB verbundenen Computer auf. Dort können Sie verschie­
dene Einstellungen vornehmen. Um die Mixeroberfläche zu
schließen, drücken Sie die Taste erneut.

Wenn Sie die Phantomspeisung für die Buchse

ANALOG

(BALANCED) MIC IN 1

aktivieren wollen, halten Sie diese

Taste gedrückt, bis das

+48V

­Lämpchen von

INPUT 1

leuchtet.

Dazu müssen die Mikrofoneingänge ausgewählt sein. (Siehe
„Mikrofone“ auf Seite 15.)

0

PHONES LEVEL-Regler

Mit diesem Regler passen Sie den Pegel des Kopfhöreraus­
gangs an. Wenn die

LINK LINE

­Funktion aktiviert ist, (das

LINK LINE

­Lämpchen leuchtet), beeinflusst dieser Regler auch

den Ausgangspegel an den

ANALOG (BALANCED) OUTPUT

L/R

­Buchsen.

q

LINK LINE-Taste und -Lämpchen

Drücken Sie diese Taste, um die

LINK LINE

­Funktion zu

aktivieren, so dass Sie den Ausgangspegel an den

ANALOG

(BALANCED) OUTPUT L/R

­Buchsen mit dem

PHONES LEVEL

­

Regler anpassen können.

Das Lämpchen leuchtet, wenn die Funktion aktiviert ist.

Wenn Sie die Phantomspeisung für die Buchse

ANALOG

(BALANCED) MIC IN 2

aktivieren wollen, halten Sie diese

Taste gedrückt, bis das

+48V

­Lämpchen von

INPUT 2

leuchtet.

Dazu müssen die Mikrofoneingänge ausgewählt sein. (Siehe
„Mikrofone“ auf Seite 15.)

VORSICHT

• Wenn Sie die

LINK LINE

-Funktion ausschalten, wird der Signalpegel

an den

ANALOG (BALANCED) OUTPUT L/R

-Buchsen augenblicklich

auf den vollen Linepegel zurückgesetzt. Um einen Pegelsprung zu

vermeiden, überprüfen Sie deshalb zuvor die Pegeleinstellungen des

gerade wiedergegebenen Signals und senken Sie den Pegel Ihrer

Abhöranlage oder Ihres Kopfhörers nötigenfalls ab.

Anmerkung

• Die Einstellung der

LINK LINE

-Funktion bleibt auch nach dem

Ausschalten des Geräts gespeichert.

• Die

LINK LINE

-Funktion ist im Auslieferungszustand aktiviert. Das

bedeutet, dass der Signalpegel an den

ANALOG (BALANCED)

OUTPUT L/R

-Buchsen vom

PHONES LEVEL

-Regler bestimmt wird.

Falls Sie das nicht wünschen, drücken Sie die

LINK LINE

-Taste, um

die Funktion zu deaktivieren.
