Thermo Technologies Solar Storage Tank with two Heat Exchangers - Handbuch (Seite 3)

3

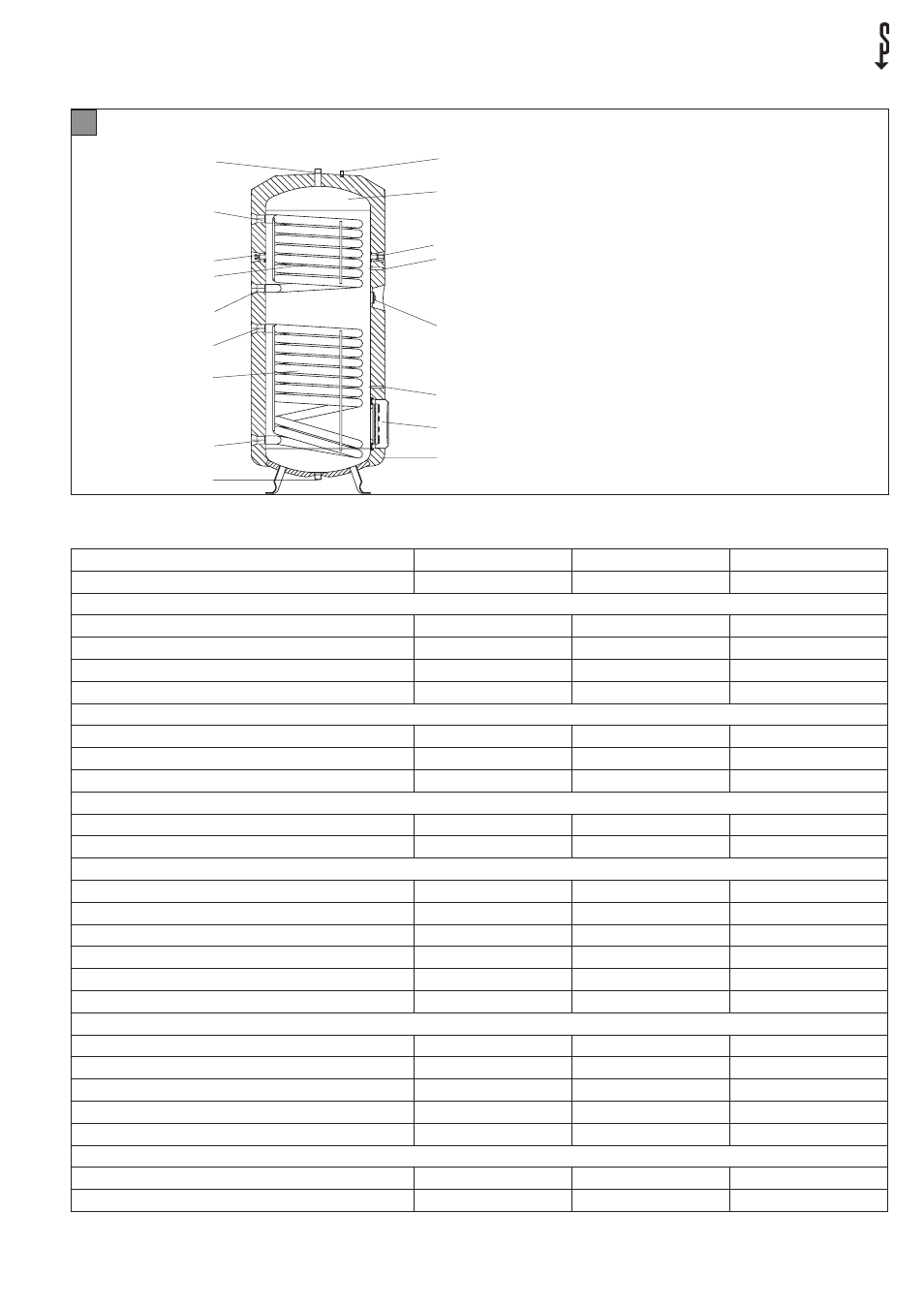

4. Technische Angaben
1 Magnesiumschutzanode
2 Speicherbehälter
3 Anschluss für Thermometer / Zirkulation
4 Tauchhülse innen Ø 6,5 mm zur Aufnahme
des
Warmwasser- Temperaturfühlers
für den Heizkessel
5 Anschluss G 1½ für BGC (Kap. 7, Seite 8)
6 Tauchhülse innen Ø 6,5 mm zur Aufnahme
des
Temperaturfühlers der Solar-Regelung
7 Revisionsflansch, Außen-Ø 210 mm
(mögliche Bestückung s. Kap. 7, Seite 8)
8 PU-Hartschaum-Wärmedämmung
9 Kaltwasserzulauf
10 Solar-Anlage Rücklauf
11 Glattrohr-Wärmeaustauscher unten
12 Solar-Anlage Vorlauf
13 Heizungsrücklauf
14 Glattrohr-Wärmeaustauscher oben
15 Zirkulationsanschluss
16 Heizungsvorlauf
17 Warmwasseranschluss
6332.06
17
16
15
14
13
12
11
10
9
1
2
3
4
5
6
7
8
Bauteile des Solar-Standsspeichers SBB . . plus 1
4.1 Technische Daten
Typ SBB 300 plus SBB 400 plus SBB 600 plus
Best.-Nr. 18 78 73 18 78 74 18 78 75
Inhalt
Speicher-Nenninhalt l 305 410 600
Bereitschaftsvolumen oberes Drittel l ca. 130 ca. 160 ca. 240
Glattrohr-Wärmeaustauscher oben l 7,3 8,2 14,8
Glattrohr-Wärmeaustauscher unten l 10,1 11,3 21,1
Drücke
Zul. Betriebsüberdruck Warmwasser bar 10 10 10
(Werkseitiger Prüfüberdruck Warmwasser) bar (15) (15) (15)
Zul. Betriebsüberdruck Heizwasser bar 10 10 10
Temperaturen
Max. Warmwassertemperatur °C 95 95 95
Max. Heizwassertemperatur °C 95 95 95
Glattrohr-WT oben, Nacherwärmung
Heizfläche m² 1,1 1,3 1,9
Leistungskennzahl * nach DIN 4708 N
L
10,4 12,0 17,0
Warmwasserdauerleistung * l/h 804 927 1313
Warmwasser-Leistung * kW 32 38 53
Heizwasservolumenstrom m³/h 1,92 2,71 2,94
Druckverlust mbar 276 bei 2,5 m³/h 305 bei 2,5 m³/h 313 bei 2,94 m³/h
Glattrohr-WT unten, Solarbetrieb
Heizfläche m² 1,5 1,7 2,5
Volumenstrom m³/h 0,75 0,75 1,0
Druckverlust mbar 375 bei 2,5 m³/h 416 bei 2,5 m³/h 32 bei 1,0 m³/h
Warmwasserdauerleistung * WT unten l/h 1081 1181 1746
Bereitschaftswärmeverlust ** kWh/24h 1,9 2,2 2,9
Gewichte
Behälter, mit Wärmedämmung kg 154 187 260
Behälter gefüllt, mit Wärmedämmung kg 477 618 860
*
Bei t
e
= 10 °C, t
a
= 45 °C und t
v
=75 °C
**
Nach DIN 4753 bei t
Wasser
= 65 °C und t
Luft
= 20 °C
