Thermo Technologies Solar Storage Tank with two Heat Exchangers Benutzerhandbuch
Seite 4
4

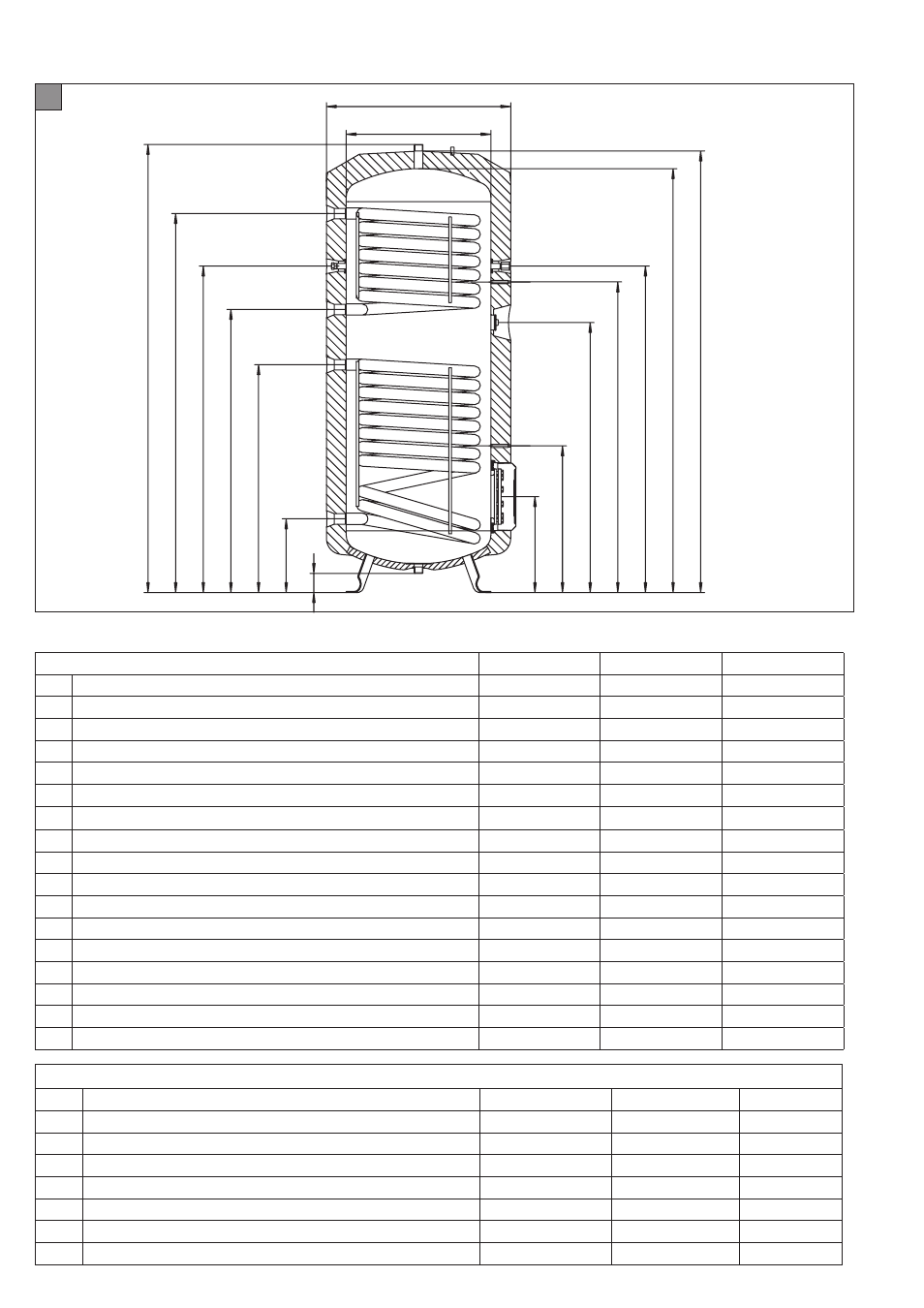

Abmessungen und Anschlüsse
6333.06
N
M
L
K
J
I
H
G
F
E
D
C
B
A
P
O
2
4.2 Abmessungen und Anschlussmaße
Typ
SBB 300 plus
SBB 400 plus
SBB 600 plus
A
Höhe Speicherbehälter mit Wärmedämmung
mm
1679
1848
1735
B
Höhe Speicherbehälter
mm
1609
1781
1670
C
Höhe Tauchhülse für Thermometer
mm
1239
1298
1252
D
Höhe Tauchhülse Temperaturfühler
mm
1179
1238
1192
E
Höhe Anschluss Einschraubheizkörper
mm
1025
1078
1040
F
Höhe Tauchhülse für Temperaturfühler
mm
557
560
595
G
Höhe Revisionsflansch
mm
365
367
405
H
Höhe Kaltwasseranschluss
mm
73
65
50
I
Höhe Solarrücklauf
mm
280
282
277
J
Höhe Solarvorlauf
mm
865
867
862
K
Höhe Heizungsrücklauf
mm
975
1130
1089
L
Höhe Anschluss Zirkulation
mm
1339
1600
1453
M
Höhe Heizungsvorlauf
mm
1339
1600
1453
N
Gesamthöhe mm
1704
1873
1760
O
Ø Speicher ohne Wärmedämmung
mm
550
600
750
P
Ø Speicher mit Wärmedämmung
mm
700
750
920
Speicherbreite ohne Seitenteile (nur 600l)
mm
---
---
770
Anschlussmaße
KW
Kaltwasserzulauf (Außengewinde)
G
1 A
1 A
1 A
WW
Warmwasseranschluss (Außengewinde)
G
1 A
1 A
1 A
E
Einschraubmuffe (Innengewinde)
G
1½
1½
1½
S
Thermometer / Zirkulation (Außengewinde)
G
½A
½ A
½ A
SV
Solarvorlauf (Außengewinde)
G
1 A
1 A
1 A
SR
Solarrücklauf (Außengewinde)
G
1 A
1 A
1 A
HV
Heizungsvorlauf (Außengewinde)
G
1 A
1 A
1 A
HR
Heizungsrücklauf (Außengewinde)
G
1 A
1 A
1 A
