INSTALLATION
27

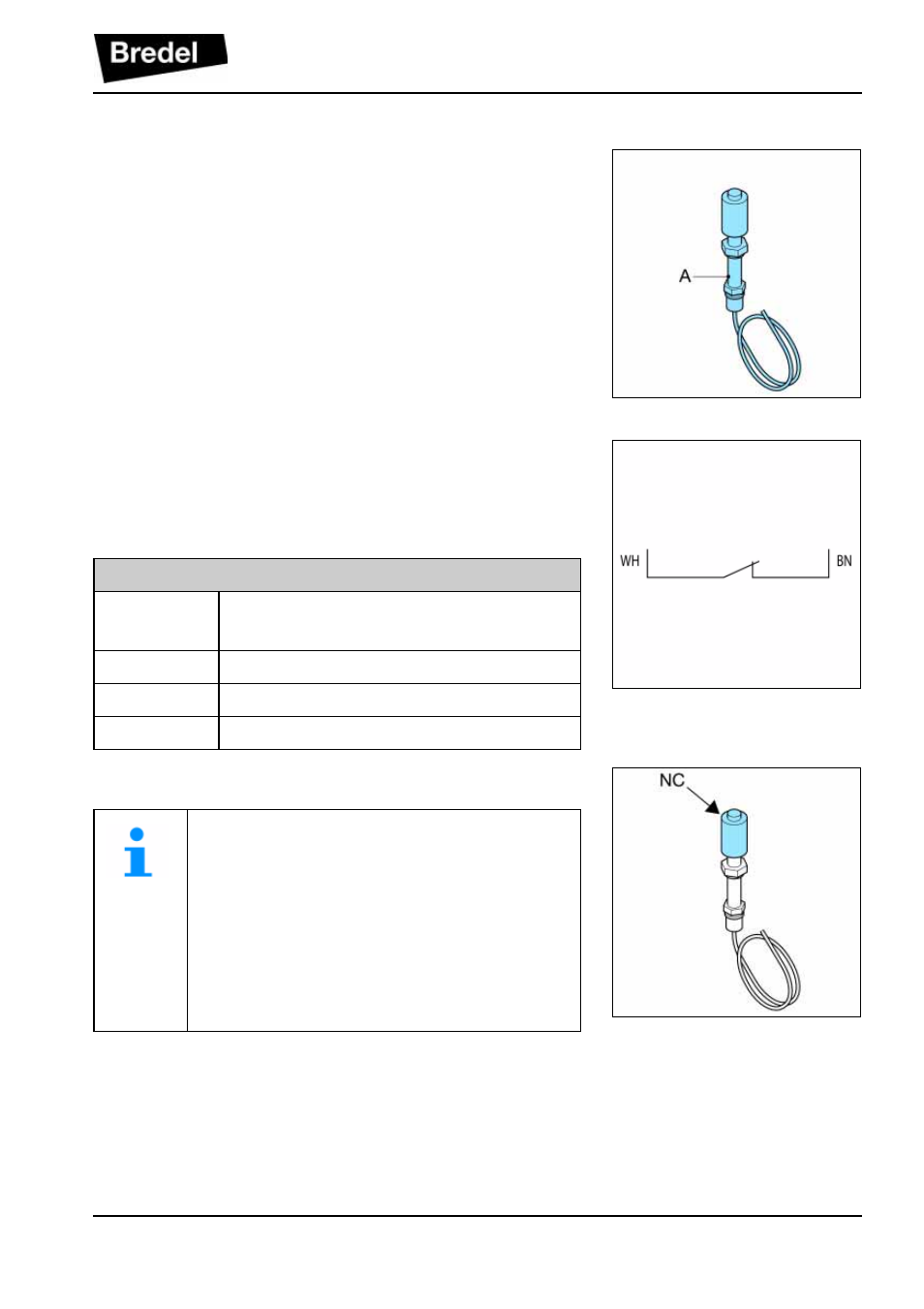

5.3.5 High Level Control (HLC)
Um den Schmiermittelstand im Innern des
Pumpengehäuses zu erfassen, ist die Pumpe mit einem
Schwimmer ausgestattet. Der HLC-Schwimmer (A) ist
oberhalb des normalen Schmiermittelstandes der
Pumpe angeordnet. Falls ein Schlauch versagt, wird
das Produkt in das Pumpengehäuse gedrückt und
bewirkt einen Pegelanstieg des Schmiermittels. Die
HLC soll diesen Schmiermittelanstieg erkennen. Nach
der Beschädigung des Schlauches muss der
Schwimmer gereinigt werden.
Anschluss der Schwimmer:
Der Schwimmer muss mit einem 1 Meter langen PVC-
Kabel (2 x 0,24 mm
2
) mit dem Hilfsstromkreis
verbunden werden.
Spezifikationen
Bereich: Für den Einsatz in nicht explosionsge-
fährdeten Umgebungen
Spannung: Max. 230 V AC/DC
Strom: Max. 1 A
Leistung: Max. 50 VA
Der Schwimmer ist so konstruiert, dass die
Anlage gestoppt wird; insofern muss der
Aufbau so erfolgen, dass die Stopp-Funk-
tion sperrt und verhindert wird, dass die
Anlage ohne ein Zurücksetzen neu gestar-
tet werden kann. Vergewissern Sie sich,
dass der Schwimmer mit dem NC-Zeichen
oben angebracht ist.
