Watson-Marlow-Pumpenkopf 114DV: Bedienungsanleitung 7
3.8 114DV -
Leistungsdaten
Fördermengen sind normierte Versuchswerte, die
mit neuen Schläuchen beim Pumpen von Wasser
(und bei im Uhrzeigersinn laufendem Pumpenkopf)
bei 20 °C mit vernachlässigbarem Saug- und
Förderdruck gemessen wurden. Die tatsächliche
Fördermenge kann aufgrund von Veränderungen
der Temperatur, der Viskosität, des Saug- und
Förderdrucks, der Systemkonfiguration und der
Schlauchalterung schwanken. Die Fördermengen
können außerdem infolge normaler Fertigungs-
toleranzen des Schlauchs schwanken. Diese
Toleranzen führen bei kleineren Innendurchmessern
zu deutlicheren Schwankungen der Fördermenge.
Um eine genaue und reproduzierbare Leistung
zu erhalten, müssen die Fördermengen für
jedes neue Schlauchstück bei
Betriebsbedingungen ermittelt werden.
Hinweis: Die angegebenen Fördermengen wurden
der Einfachheit halber gerundet, sind aber auf 5 %
genau, d. h. sie liegen innerhalb der normalen, auf
Schlauchtoleranzen zurückzuführenden Schwan
-
kungen der Fördermenge. Sie sind somit als
Richtlinie anzusehen. Die tatsächlichen Förder-
leistungen aller Anwendungen sind empirisch zu
bestimmen.
120F: Alle Schlauchmaterialien (ml/min)
Feste
Drehzahl
0,5
mm
0,8
mm
1,6
mm
2,4
mm
3,2
mm
4,0
mm
4,8
mm
10 U/min 0,2 0,4 1,4 2,9 4,7 6,7 8,5
17 U/min 0,3 0,7 2,4 4,9 8 11 14
31 U/min 0,6 1,2 4,3 9,0 15 21 26
52 U/min 1,0 2,1 7,3 15 25 35 44
220 U/min 4,4 8,8 31 64 100 150 190
120S: Alle Schlauchmaterialien (ml/min)
Drehzahl 0,5 mm 0,8 mm 1,6 mm 2,4 mm 3,2 mm 4,0 mm 4,8 mm
1-200
U/min
0,02-4 0,04-8 0,14-28 0,29-58 0,47-94 0,67-130 0,85-170
120U: Alle Schlauchmaterialien (ml/min)
Drehzahl 0,5 mm 0,8 mm 1,6 mm 2,4 mm 3,2 mm 4,0 mm 4,8 mm
0,1-200
U/min
0,002-4 0,004-8 0,01-28 0,03-58 0,05-94 0,07-130 0,09-170

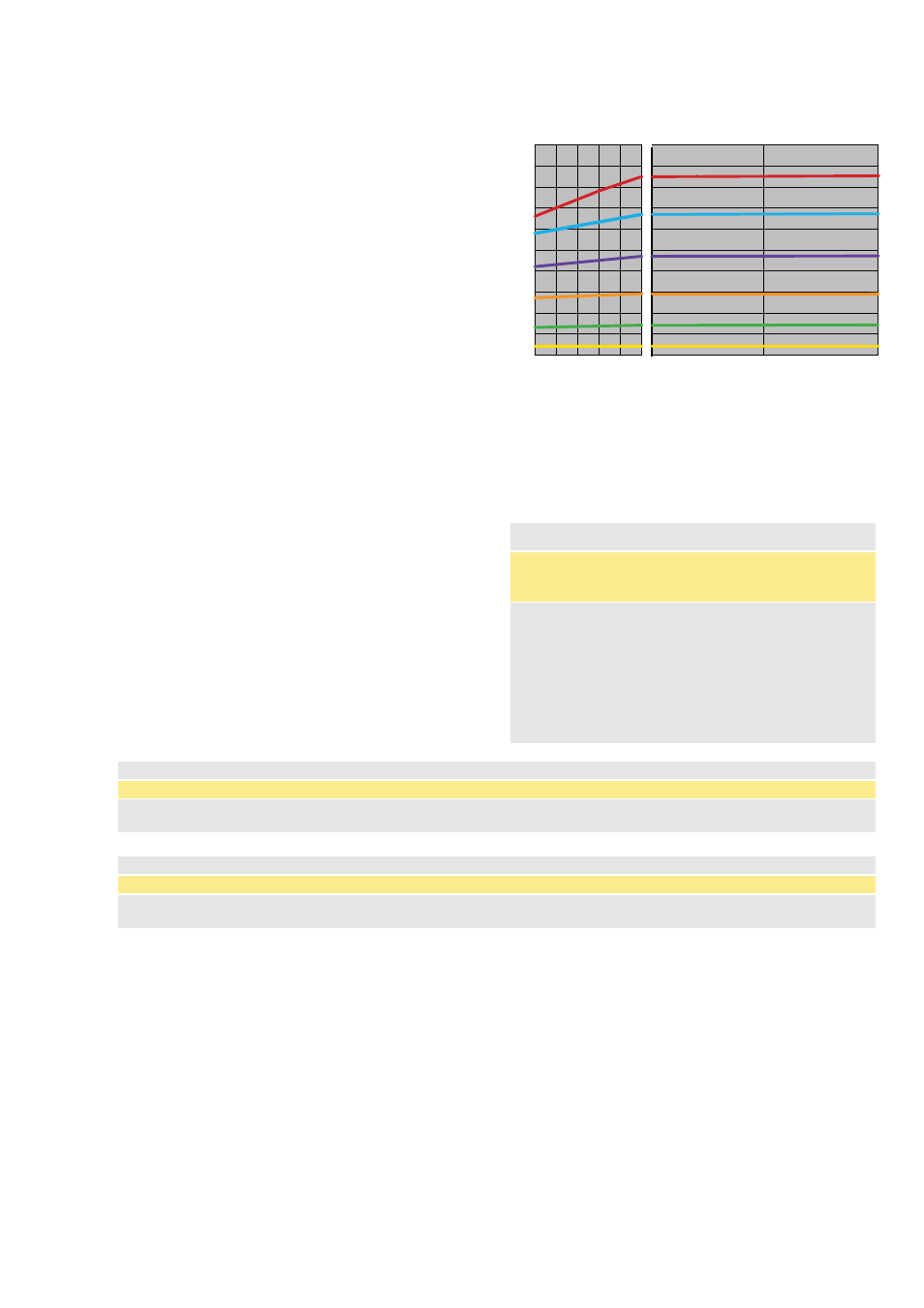

Druck- und Förderleistungskurve
Marprene-Schläuche, 1,6 mm Wandstärke, 100
U/min, Drehung entgegen dem Uhrzeigersinn.
Hinweis: Die Modelle 120S und 120U müssen
entgegen dem Uhrzeigersinn laufen, um bis zu 2
bar Druck zu erzielen. Das Modell 120F ist eine mit
0 bar arbeitende reine Transferpumpe.
suction (bar) pressure (bar)
0 1 2
Flow rate: ml/min 0
20
40
70
80
100
10
30
50
60
90
-0.5 -0.3 0 -0.1 -0.2 -0.4
Druck (+) Bar Ansaugung (-) Bar
-0,5 -0,4 -0,3 -0,2 -0,1 0
100
90
80
70
60
50
40
30
20
10
0 ml/min
0 1 2
4,8 x 1,6
4,0 x 1,6
3,2 x 1,6
2,4 x 1,6
1,6 x 1,6
0,8 x 1,6
