BESCHREIBUNG
16

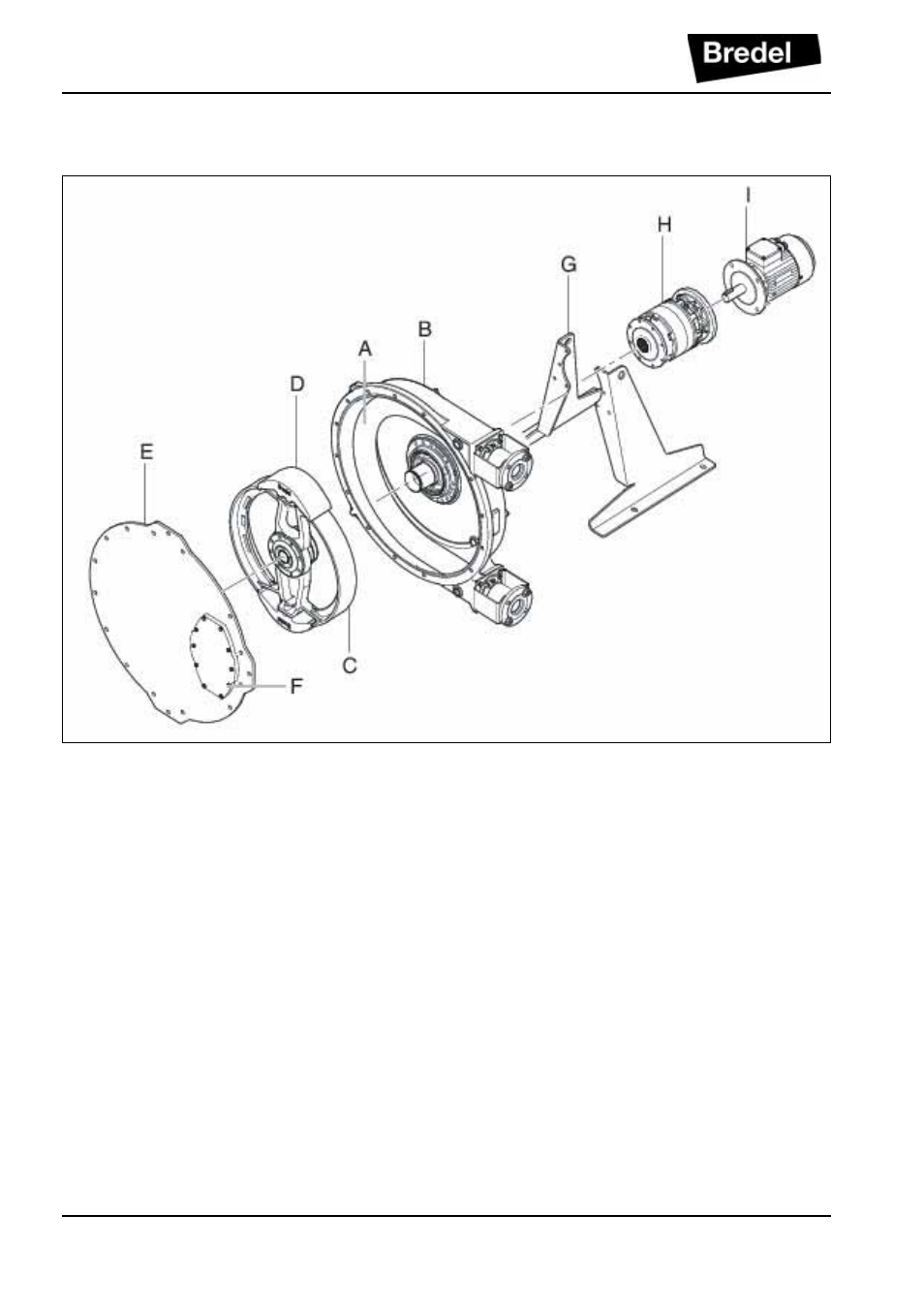

4.2 Aufbau der Pumpe
A: Pumpenschlauch
B: Pumpengehäuse
C: Rotor
D: Gleitschuhe
E: Deckel
F: Inspektionsfenster
G: Stützen
H: Getriebe
I: Elektromotor
4.3 Betrieb der Pumpe
Das Innere des Pumpenkopfs besteht aus einem
speziell konstruiertem Pumpenschlauch (A), der innen
am Pumpengehäuse (B) anliegt. Beide Schlauchenden
sind mittels einer Flanschkonstruktion mit den Saug-
