19
6044-2002

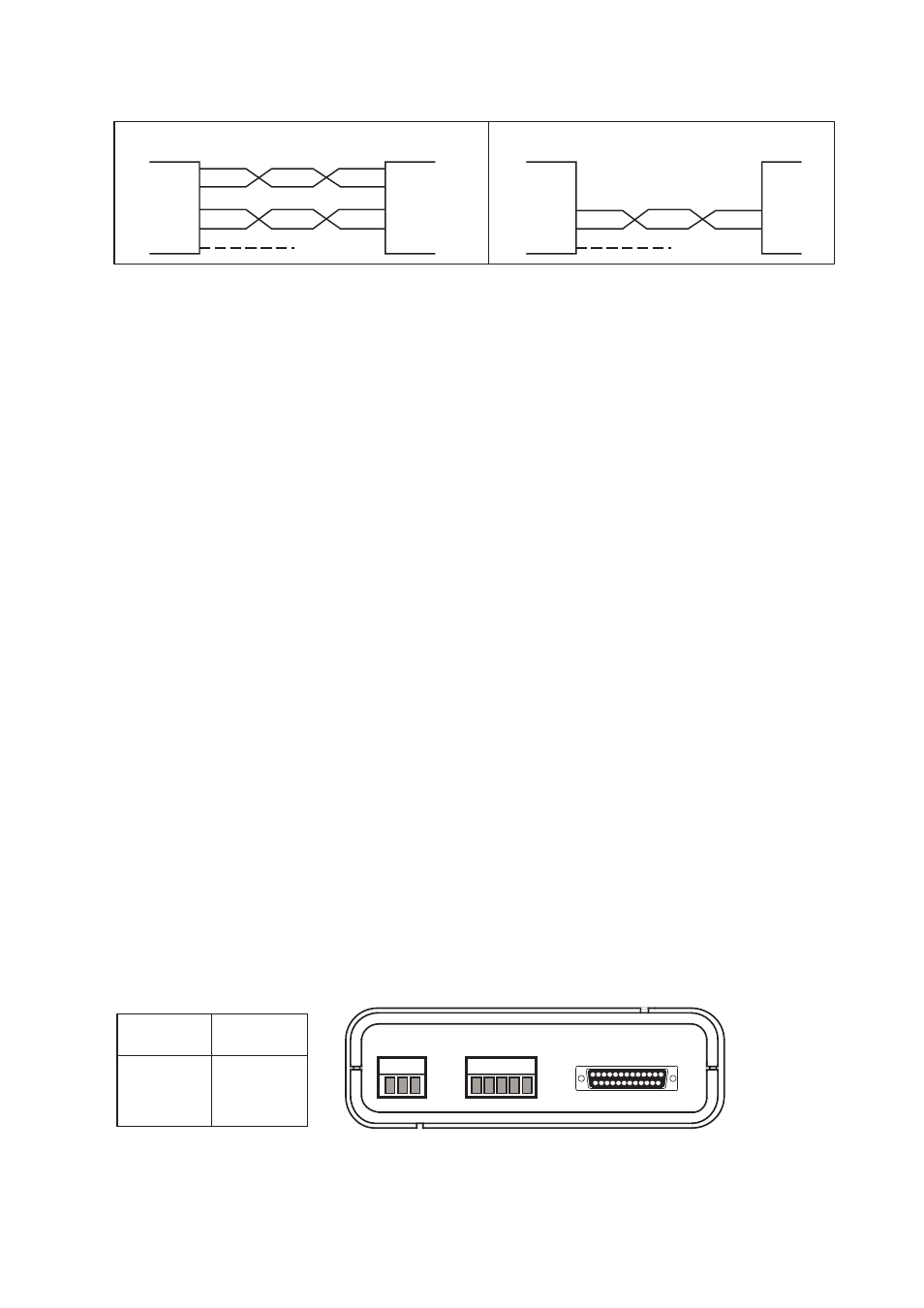

Leitungsanschluß
Übertragungsweiten:
Benutzen Sie paarverseilte Leitungen. Maximale Übertragungsweite 1200 m.
(bei Kabelspezifikationen von 0,3 mm
2
und 42 pF/m). Die Übertragungsweite nimmt
bei kleinerer Kapazität und größerem Durchmesser zu. Benutzen Sie abgeschirmte
Kabel in schlechter Umgebung.
1) Bei Verwendung von abgeschirmten Kabeln den Schirm nur auf einer Seite anschließen um Erdströme
zu vermeiden
Twisted Pairs
A’
B’
A
B
Sender
Empfänger
MA-44
Empfänger
Sender
Schirm
1)
1
2
3
4
5
3
4
5
A/A’
B/B’
Sender/
Empfänger
A/A’
B/B’
MA-44
Sender/
Empfänger
2-Draht
4-Draht
Twisted Pairs
RS-422
Gerät
A
B
A’
B’
RS-485
Gerät
Schirm
1)
MA-44 DC
Technische Daten
Spannungsversorgung
12–36 V DC
Leistungsaufnahme
Max 2 W
Isolationsspannung
1 000 V
Sicherung F1
1,6 A 5x20 mm flink
Alle anderen Merkmale siehe MA-44AC
DIP-Schalter Einstellungen
Siehe MA-44AC
Anschlüsse
Siehe MA-44AC, außer Spannungsversorgung
Anschluß
Nr.
Spannungs-
versorgung
1
+ Pol
2
– Pol
3
1 2 3 4 5
V.24/RS-232-C
CONNECTION
LINE
CONNECTION
1 2 3
POWER
12-36VDC
