Tips
Das MA-44 besitzt eine RS-422/485 Schnittstelle. Der Schnittstellenstandard RS-422/485
wurde für Mehrpunktverbindungen entwickelt. Dieser Standard ist für Busnetze (siehe

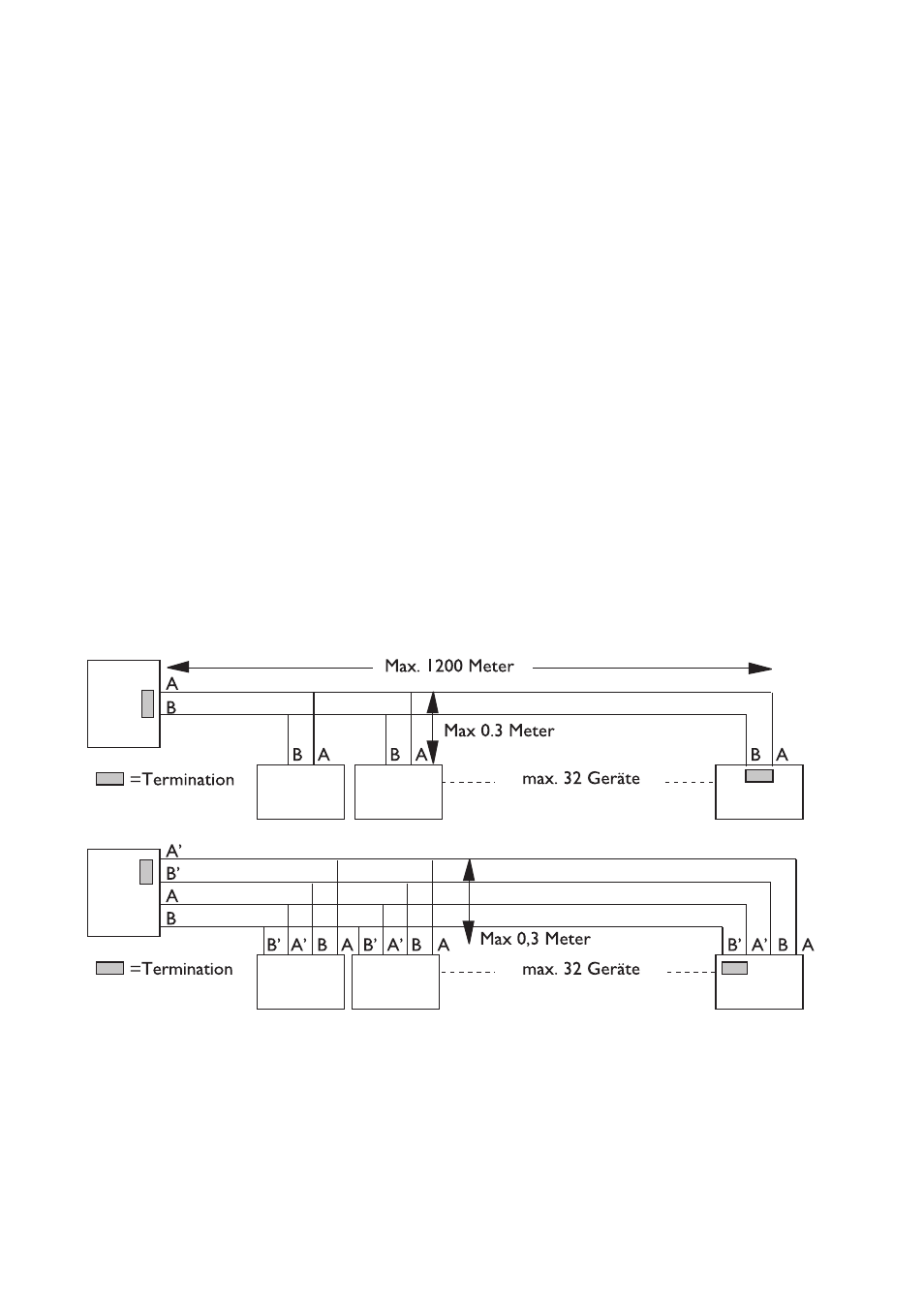

Beispiele) geeignet. Sternnetze sollten vermieden werden. Für eine korrekte Installation
eines RS-422/485 sollte an den richtigen Punkten die Termination eingeschaltet werden.
Es sollte am Empfänger des Masters und letzten Slave die Termination gesetzt sein. Siehe
Beispiele für RS-485 (2-Draht) und RS-422 (4-Draht) Termination.
Der Leitungssender des MA-44 wird aktiviert sobald Daten an der RS-232 Schnittstelle
empfangen werden, nicht wie normale Konverter die ein Kontrollsignal z.B. RTS
benötigen.
Bei Problemen mit der Einstellung des MD-42 können die LED´s hilfreich sein
• PWR Das Gerät hat Versorgungsspannung
• RD
Daten Empfang an der RS-422/485 Schnittstelle
• DCD
folgt RD bei 2-Draht. Bei 4-Draht immer aktiv
• CTS
folgt RTS.
• RTS
zeigt den Status der RS-232 Schnittstelle an.
• TD
Daten Empfang an der RS-232 Schnittstelle
Hinweis: Die Bezeichnungen R+/R–, T+/T– sind nicht Standard, es kann bei Problemen
helfen, A und B zu tauschen.
