Tips
MA-44 arbetar med linjegränssnittet RS-422/485. RS-422/485 är gränssnitt konstruerade
för multidroppapplikationer. Då man kopplar upp en RS-422 alt. RS-485 förbindelse skall
man tänka på att installera ett bussnät, d.v.s det får inte vara förgreningar på kablaget.
För att få rätt kabelavslutning skall masteromvandlaren samt den sist anslutna enhetens
mottagare termineras.

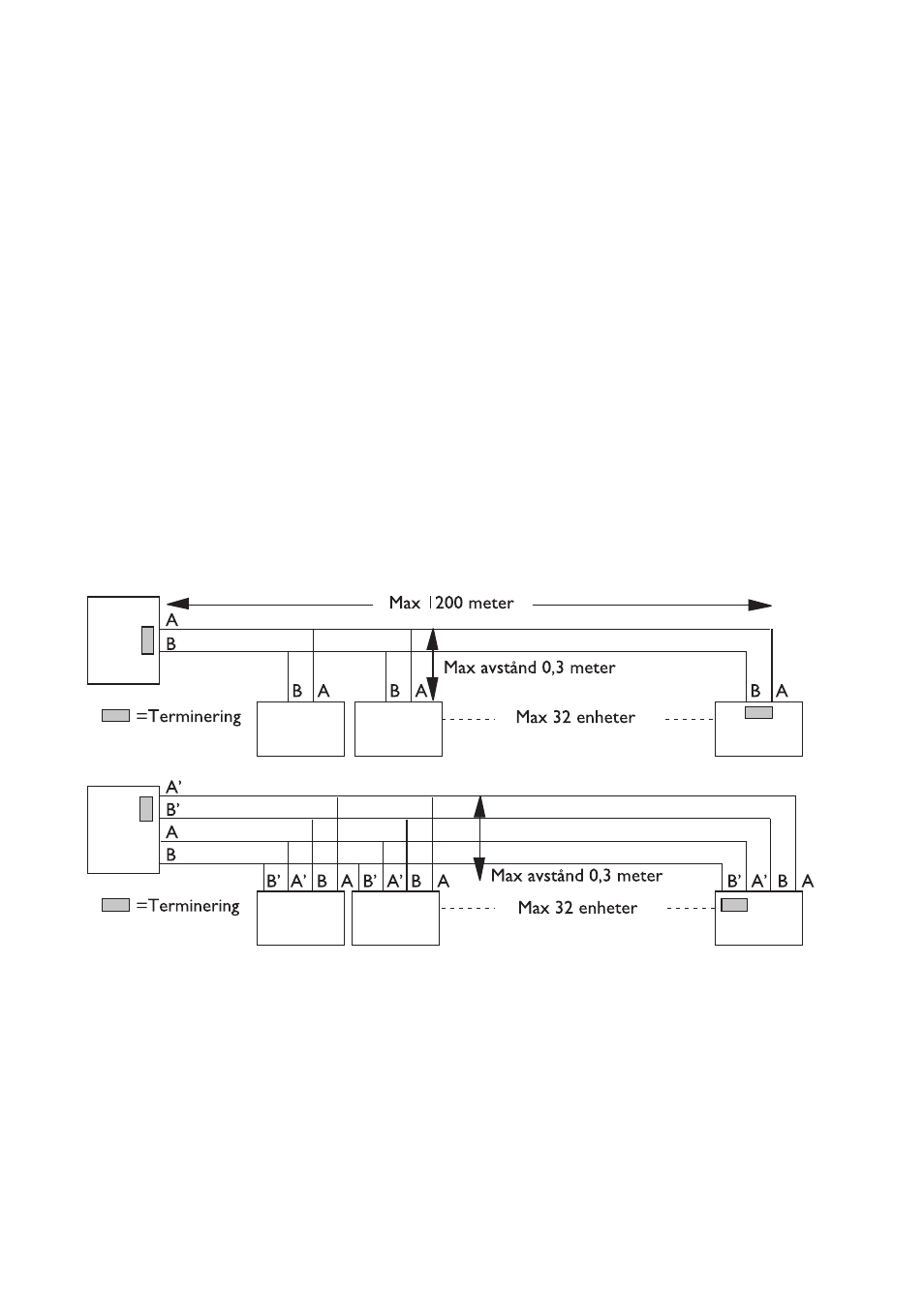

Nedan visas multidroppinstallation med terminering i RS-485 (2-tråds) och RS-422
(4-tråds) kommunikation.
Linjesändaren på MA-44 är endast aktiv då data mottages på RS-232 sidan.
Om det uppkommer något problem vid inkoppling av MA-44 kan lysdiodsindikeringarna
vara till värdefull hjälp vid felsökning.
• PWR: Indikerar att enheten är spänningssatt.
• RD:
Indikerar mottagen data på linjesidan
• DCD: I 4-trådsfallet lyser DCD kontinuerligt,
i 2-trådsfallet indikerar DCD samma som RD.
• CTS: Indikerar samma som RTS.
• RTS: Indikerar RTS signalen från inkopplad utrustning.
• TD: Indikerar mottagen data på RS-232 sidan.
OBS! R+/R–, T+/T– definitationerna är ej standardiserade, det kan hjälpa
att skifta A och B om ej enheten fungerar.
