anscHluss der Verkabelung an die regelarmatur und an
die Verfügbaren funktionen
• Ausschließlich nur die mit den ARAG-Computern gelieferten Verkabelungen
verwenden.
• Höchste Aufmerksamkeit darauf richten, dass die Kabel nicht reißen, nicht an ihnen
gezogen wird, sie herausgerissen oder zerschnitten werden.
• Sollte es zu Schäden kommen, die sich aus dem Einsatz ungeeigneter oder nicht
aus der Produktion von ARAG stammenden Verkabelungen ergeben, kommt es auto-
matisch zum Erlöschen jeglicher Form von Garantie.
• ARAG haftet nicht für Schäden an Geräten, Personen, Tieren oder Sachen, die aus
einer Nichtbeachtung der zuvor gegebenen Beschreibungen resultieren.
8.1
Anschluss des mehrpoligen Steckers
Den mehrpoligen Stecker an den Monitor (
1, Abb. 4) schließen; nachdem man sich vom korrekten
Einfügen vergewissert hat, die Überwurfmutter bis zum Feststellen im Uhrzeigersinn drehen.
8.2
Anschluss der Ventile der Regelarmatur
• Verwenden Sie ARAG-Ventile: sollte es zu Schäden kommen, die sich aus dem
Einsatz ungeeigneter oder nicht aus der Produktion der ARAG stammender Ventile
ergeben, kommt es automatisch zum Erlöschen jeglicher Form von Garantie.
ARAG haftet nicht für Schäden an Geräten, Personen, Tieren oder Sachen, die aus
einer Nichtbeachtung der zuvor gegebenen Beschreibungen resultieren.
• Alle zu den Ventilen reichenden Verbindungsstecker müssen vor ihrem Anschluss
mit einer entsprechenden Abdichtung versehen werden (Abb. 10).
• Die korrekte Anordnung der Abdichtung überprüfen, so dass Wasserinfiltrationen
während des Einsatzes der Regelarmatur vermieden werden können.
Teilbreit
2
Teilbreit
3
Teilbreit
4
Teilbreit
1
Ventil 1
Ventil 3
Ventil 2
Ventil 4
Teilbreit
5
Ventil 5

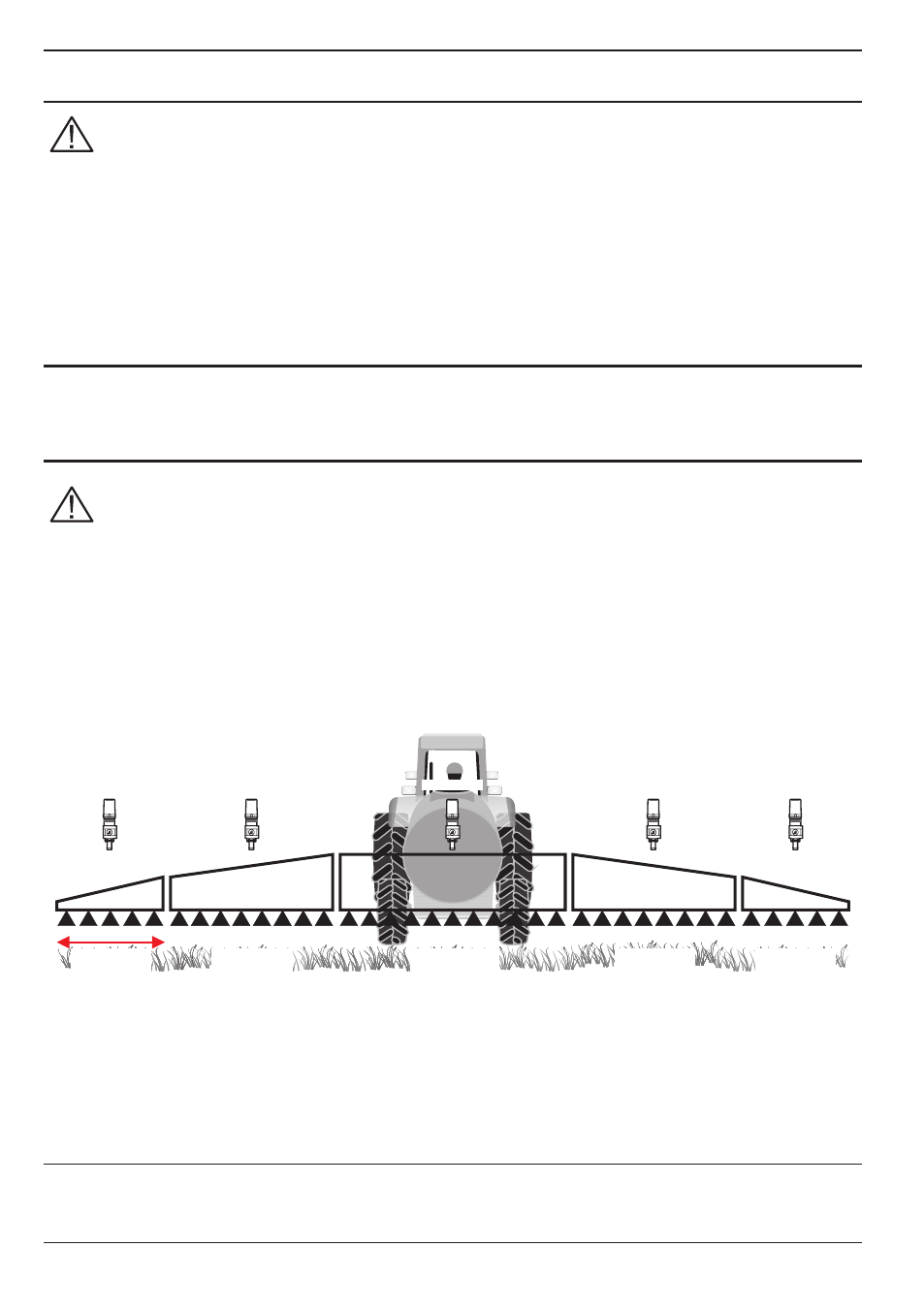

Abb. 9
Der
Stecker 1 muss das Ventil ansteuern, das seinerseits mit der Teilbreite des Strahlenkranzes
1 verbunden ist.
Den
"Stecker 1" an das "Ventil 1" schließen, dann alle anderen Stecker mit steigender Nummer im
Uhrzeigersinn anschließen:
die Teilbreite 1 befindet sich links unten, wenn man die Maschine von
hinten betrachtet (Abb. 9).
