11
Die Stecker, den im Hauptmontageschema der sich in Ihrem Besitz befindlichen Anlage angegebenen
Zeichen gemäß an die jeweiligen Ventile schließen (Par. 6.1 - Empfohlenes Anlagenlayout).

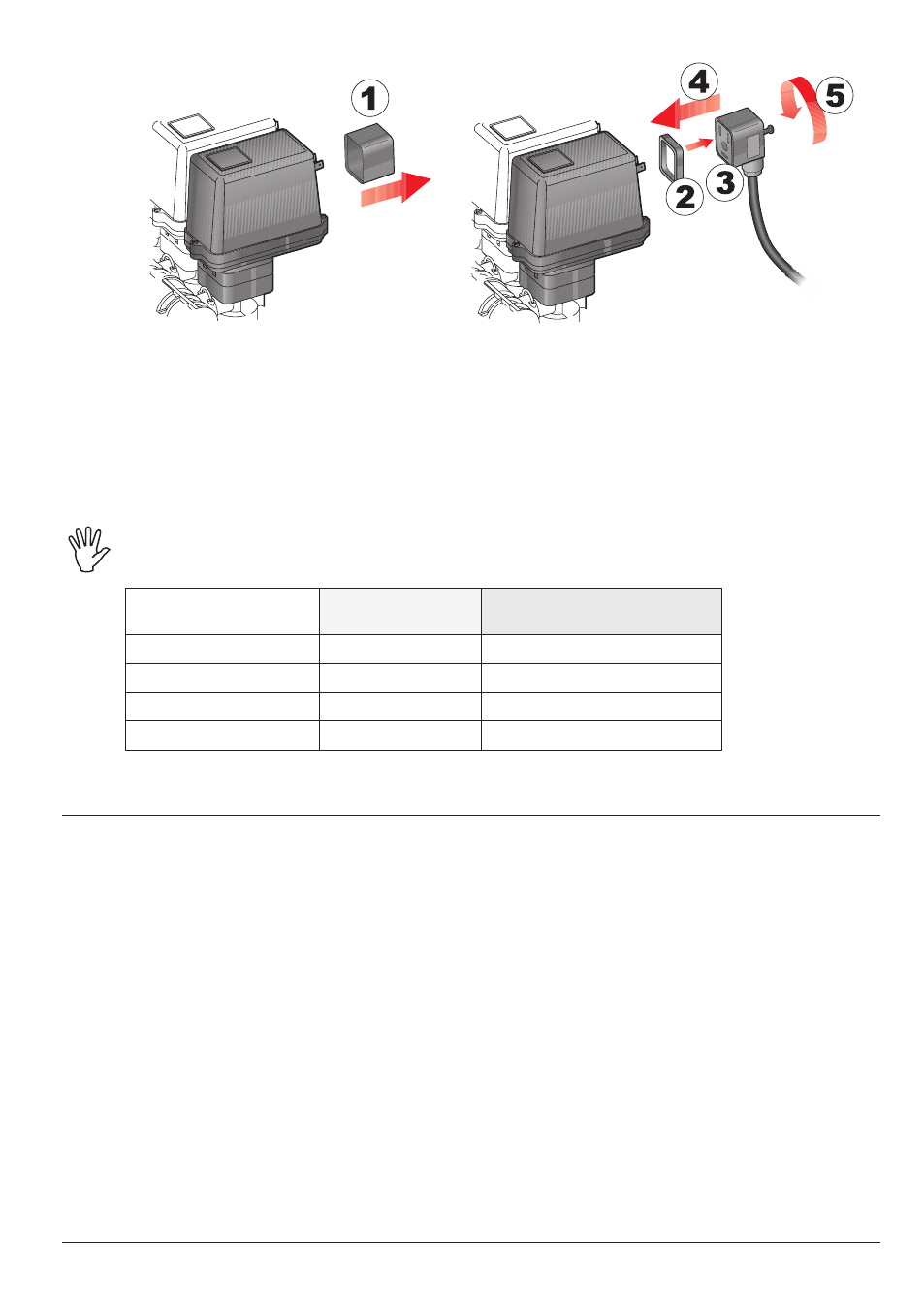

• Die Schutzkappe (
1, Abb. 10) vom elektrischen Ventil abnehmen.
• Die Dichtung (
2) ausrichten, indem man sie auf den Stecker (3) fügt, dann den Stecker durch Ein-
drücken bis auf Anschlag (
4) anschließen: beim Einführen darauf achten, dass die elektrischen
Kontakte am Ventil nicht verbogen werden.
• Die Schraube (
5) bis zur kompletten Feststellung anziehen.
Sollte die Anzahl der Wechselschalter des Monitors höher als die Anzahl der Teilbrei-
tenventile sein, die Kabel gemäß Tab. 2 anschließen.
NR.
TEILBREITENVENTILE
ZU VERWENDENDE
UMLENKVENTILE
AN DIE TEILBREITENVENTILE
ANZUSCHLIEßENDE KABEL
2
2 - 4
2 - 4
3
2 - 3 - 4
2 - 3 - 4
4
1 - 2 - 4 - 5
1 - 2 - 4 - 5
6
1 - 2 - 3 - 4 - 5 - 6
1 - 2 - 3 - 4 - 5 - 6
Tab. 2
FOLGT
