9
7.2 Anschluss der Versorgung
Die Packung enthält den Versorgungsstecker (Komponente 6, Abb. 1) der an die Batterie der Lan-
dwirtschaftsmaschine geschlossen werden muss; auf der Abb. 6c wird die Bohrungsschablone des
Versorgungssteckers dargestellt.

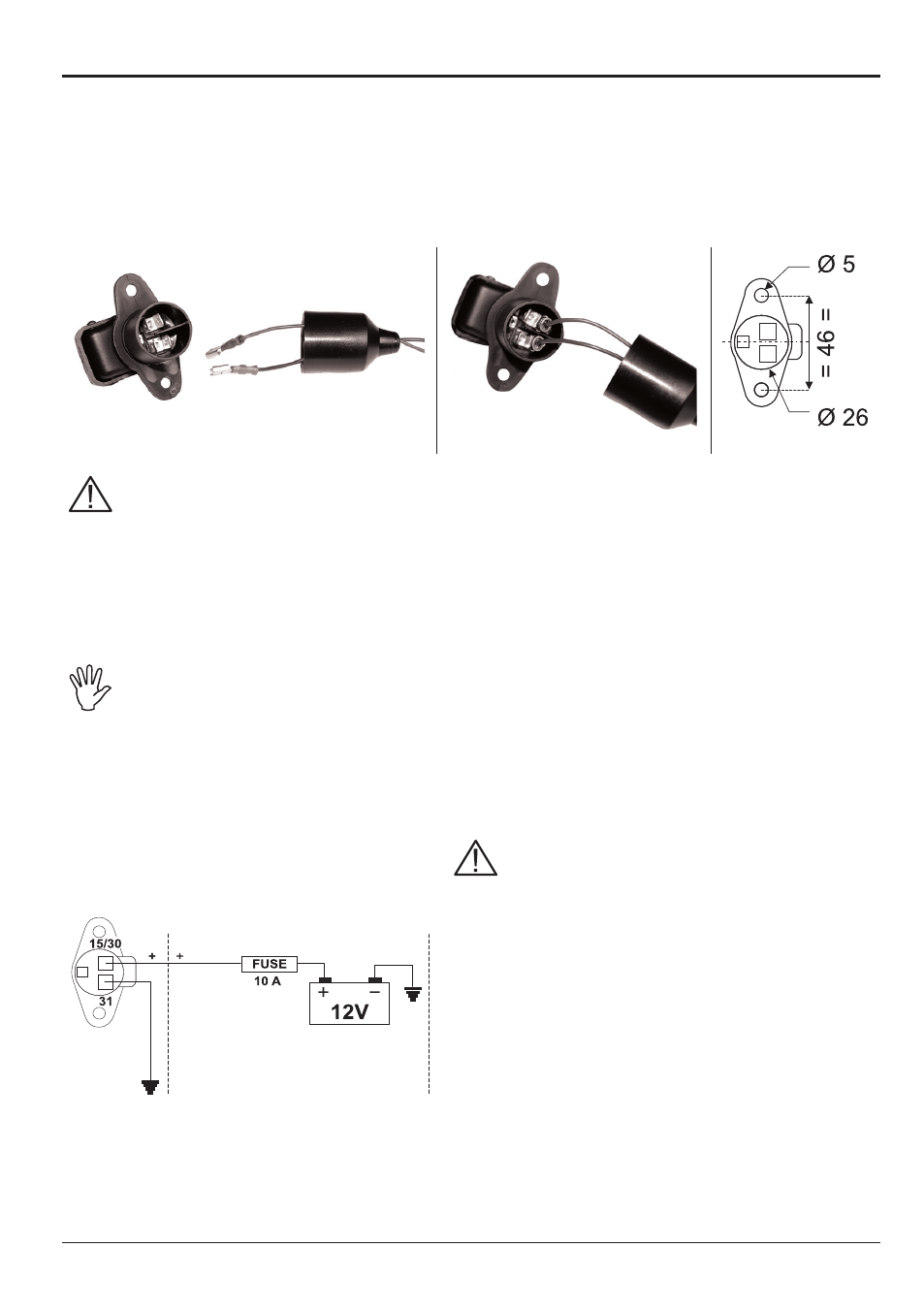

Den Versorgungsstecker, so wie auf den Abb. 7a und 7b dargestellt, an die Batteriedrähte schließen,
dazu zwei 6 mm-Faston verwenden.
Für den Anschluss des Computers an die Versorgung das Kabel (Komponente
3, Abb. 1) verwenden,
das in der Packung enthalten ist.
Abb. 7a Abb. 7b Abb. 7c
ACHTUNG:
Um Kurzschlüssen vorzubeugen, den Stecker des Versorgungskabels erst an die
Batterie schließen, wenn die Installation vollkommen abgeschlossen worden ist.
Bevor der Computer und die Regelarmatur gespeist werden, muss man sich darüber
vergewissern, dass die Batteriespannung den korrekten Wert (12 Vdc) aufweist.
Bravo 300S wird direkt von der Batterie der Landwirtschaftsmaschine (12 Vdc) gespeist: das Ein-
schalten muss IMMER direkt am Monitor erfolgen. Nach dem Einsatz nicht vergessen, ihn über die
entsprechende Taste an der Bedientafel wieder abzuschalten.
Bleibt der Bravo 300S bei ausgeschalteter Maschine über längere Zeit hinweg
eingeschaltet, kann es zum Entladen der Traktorbatterie kommen: In Fall eines
längeren Maschinenhalts bei ausgeschaltetem Motor, muss man sich darüber
vergewissern, dass der Computer ausgeschaltet ist.
Die Energiequelle muss wie in Abb. 8 dargestellt angeschlossen werden: der Computer ist direkt
an die Batterie der Landwirtschaftsmaschine zu schließen.
Den Computer NICHT unter Zündschlüsselfunktion anschließen (15/54).
Abb. 8
ACHTUNG:
• Der Versorgungsschaltkreis muss IMMER mit einer
im Automobilbereich verwendeten Sicherung mit 10
Ampere geschützt werden.
• Alle Verbindungsanschlüsse an die Batterie
müssen unter Einsatz von Kabeln mit einem Min-
destquerschnitt von 2,5 mm
2 .
Um Kurzschlüssen vorzubeugen, den Stecker des
Versorgungskabels erst anschließen, wenn die
Installation vollkommen abgeschlossen worden ist.
• Kabel mit angemessenen Kabelschuhen verwen-
den, so dass ein korrekter Anschluss jedes einzel-
nen Drahts gewährleistet werden kann.
