7
6.2 Anordnung des Monitors
Bravo 300S muss in der Fahrkabine der Landwirtschaftsmaschine angeordnet werden. Halten Sie
folgende Vorsichtsmassnahmen ein:
- Den Monitor NICHT in Bereichen anordnen, die starken Schwingungen ausgesetzt sind
und in denen Stoßgefahr besteht, so dass dessen Beschädigung oder ein versehentliches
Betätigen der Tasten vermieden werden kann;
- Das Steuersystem in einem gut einsehbaren und mit den Händen leicht erreichbaren
Bereich anordnen. Berücksichtigen, dass der Monitor weder die Bewegungsfreiheit noch
die Sicht auf den Fahrbereich einschränken darf.

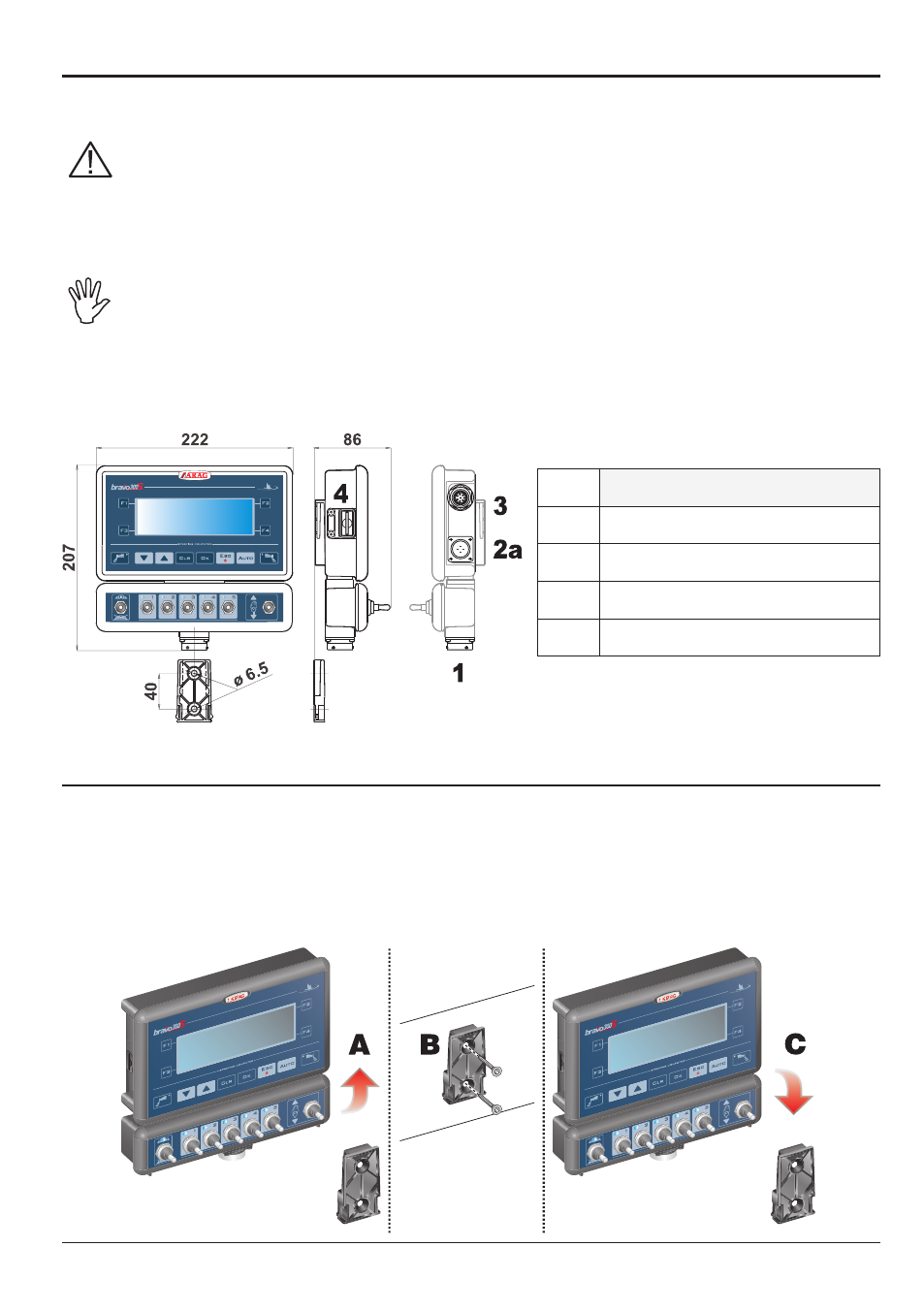

Die unterschiedlichen, für den Computerbetrieb erforderlichen Anschlüsse (Abb. 4), und
die Länge der Kabel berücksichtigen sowie einen angemessenen Platz für die Anordnung
von Steckern und Kabeln einkalkulieren.
An jedem Stecker ist ein Symbol angebracht, das auf dessen Funktionsbestimmung
hinweist. Für jeglichen Bezug auf die Anlagenkonfiguration verweisen wir auf den
Par. 6.1 - Empfohlenes Anlagenlayout.
nr. anschlusspunkte des monitors
1 Regelarmatur und Sensoren
2 Versorgung
3 Zusatzverbindungen
4 SD-Speicherkarte
6.3 Befestigung des Montagebügels
Der Monitor muss nach der Befestigung seines Montagebügels am gewünschten Punkt angeordnet
werden (im vorstehenden Paragraph wird die Bohrschablone des Bügels dargestellt).
Der Bügel muss aus dem Sitz des Monitors (
a , Abb. 5) herausgezogen und unter Einsatz der
mitgelieferten Schrauben ( b ) befestigt werden.
Nachdem man sich von der perfekten Befestigung des Bügels vergewissert hat, den Monitor in
diesen einfügen und bis zum Einrasten (
c ) andrücken.
Tab.1
Abb. 4
Abb. 5
