ARAG SERIE 4663 Electric Control Box 7 - 9 Benutzerhandbuch
Seite 10
10

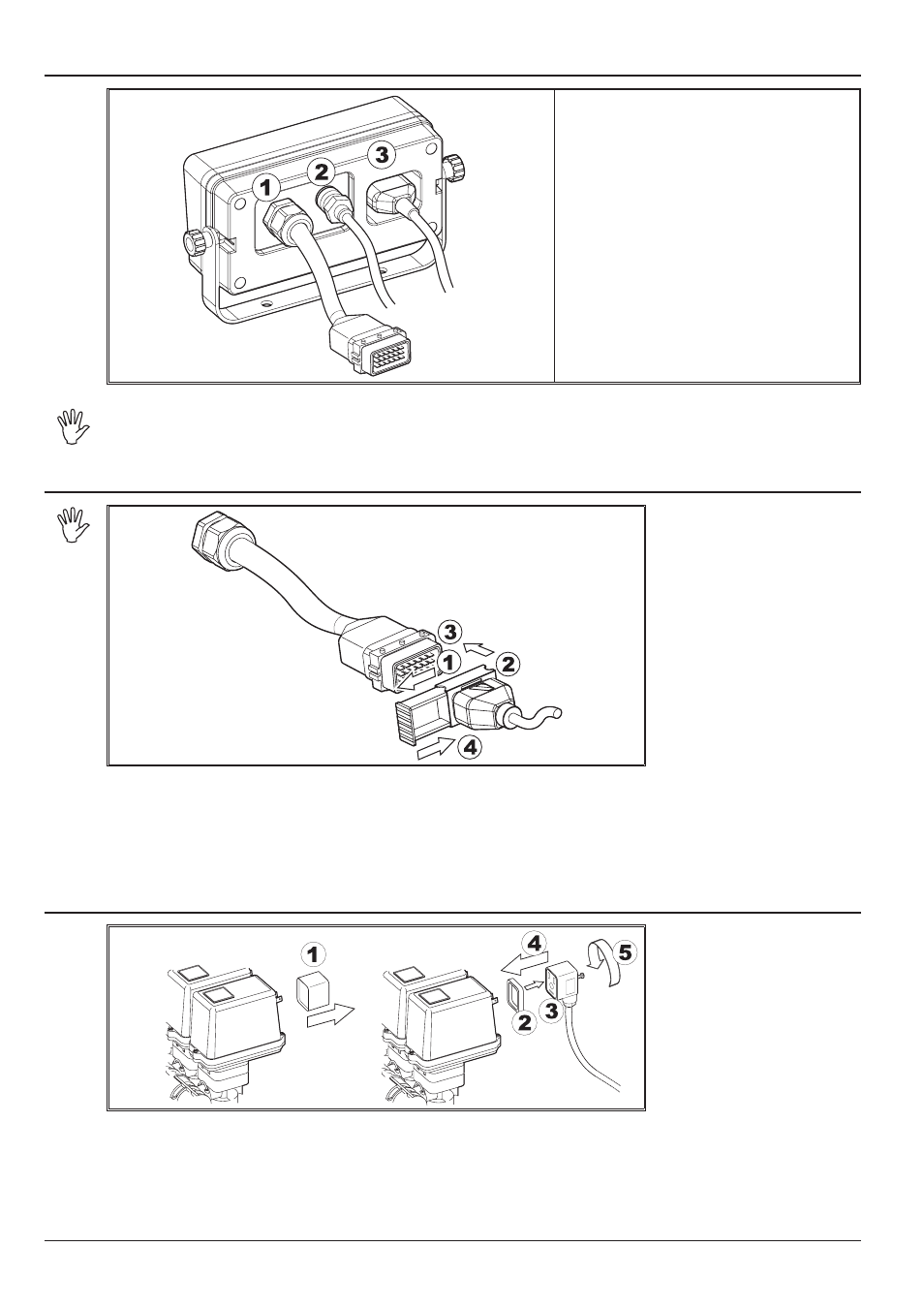

6.2.2
Befestigung der Verbinder am Schaltkasten
Abb. 4
Verzeichnis:
1 Anschluss für Regelarmatur (Stek-
ker SICMA für Zwischenkabel).
2 Anschluss für Digiblock (Gepolter
Verbinder mit Sperrnutmutter).
3 Buchse für Speisung (Gepolter
AMP-Verbinder mit Rückhalte-
zahn. Bis zum Einrasten drücken).
Einfügen der Kabel an den Anschlusspunkten: die Verbinder nicht mit Gewalt, über-
mäßigem Druck oder durch Verbiegen einfügen; die Kontakte könnten hierbei be-
schädigt werden und somit den korrekten Betrieb des Schaltkastens beeinträchtigen.
6.2.3
Befestigung des Steckers SICMA
Abb. 5
• Den lila Schlitten des Steckers öffnen (1 auf Abb. 5).
• Den Stecker (2) ausrichten und in die Aufnahmebuchse (3) einstecken ohne ihn übermäßig
stark einzudrücken.
• Den lila Schlitten (4) bis zu seinem kompletten Einrasten schließen.
Sollte sich das Einstecken als schwierig erweisen, die Position des Steckers überprüfen.
6.2.4
Anschluss der Verbinder an der Gleichdruckarmatur
Abb. 6
• Entfernen Sie die Schutzkappe (1, Abb. 6) vom Ventil.
• Bringen Sie die Dichtung (2) auf dem Stecker (3) an und schließen Sie den Stecker dann durch
vollständiges Einschieben an (4): achten Sie während des Einführens darauf, nicht die elektrischen
Kontakte am Ventil zu verbiegen.
• Ziehen Sie die Schraube (5) vollständig fest.
