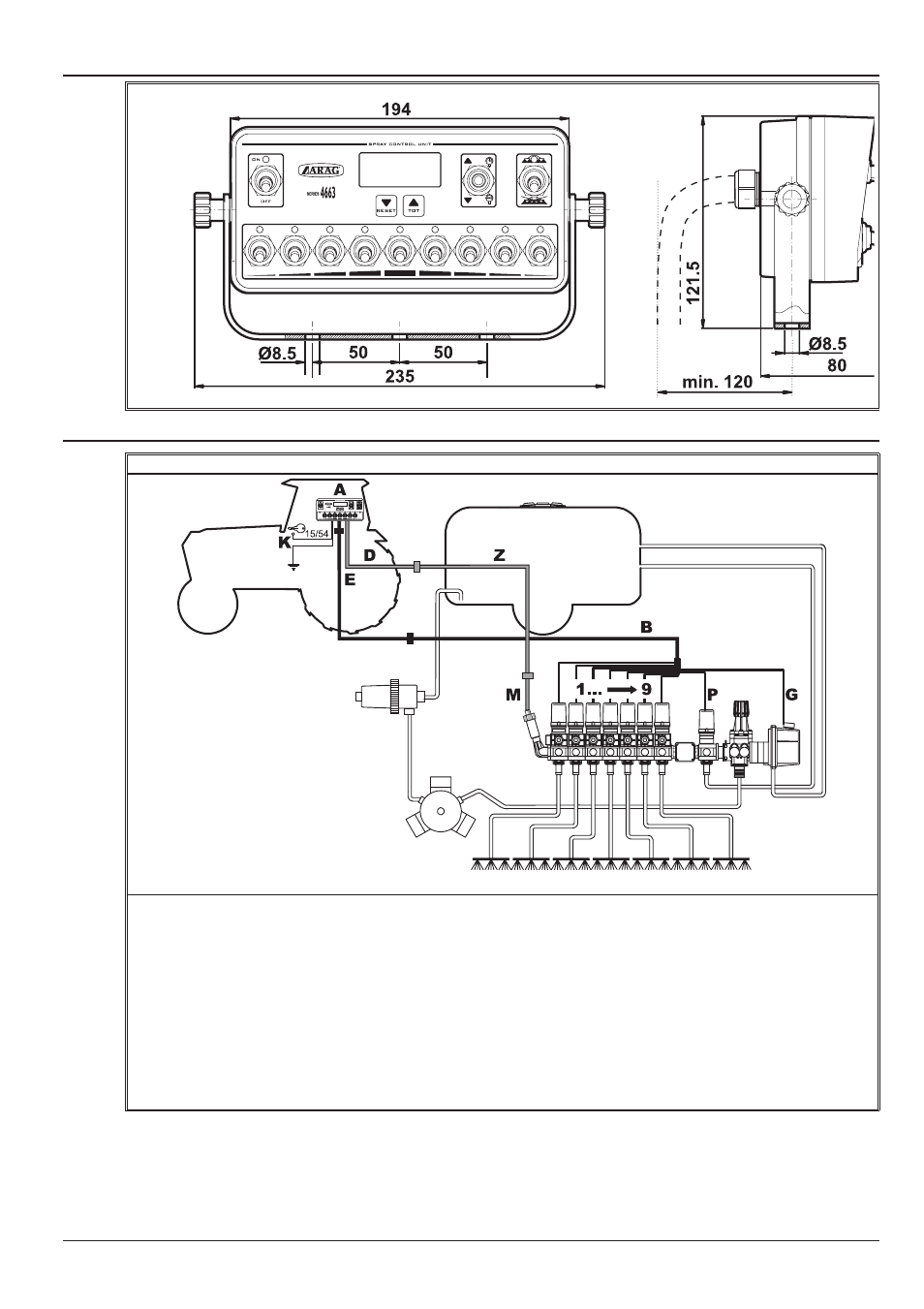

4.2 Raumbedarf
Abb. 2
4.3 Empfohlene Zusammenstellung der Anlagen
Montageplan für Planzenschutzgeräte mit Membranpumpe
Tab. 1
Legende:
A Schaltkasten
B Endkabel
D Display-Anschluss
E Zwischenkabel
G Hauptschaltventil
K Startschlüssel
M Drucksensor
P Proportional-Ventil
Z Verlängerung
1÷9 Teilbreitenventile
