14
7 STEUERUNGEN UND ANZEIGEN DES COMPUTERS

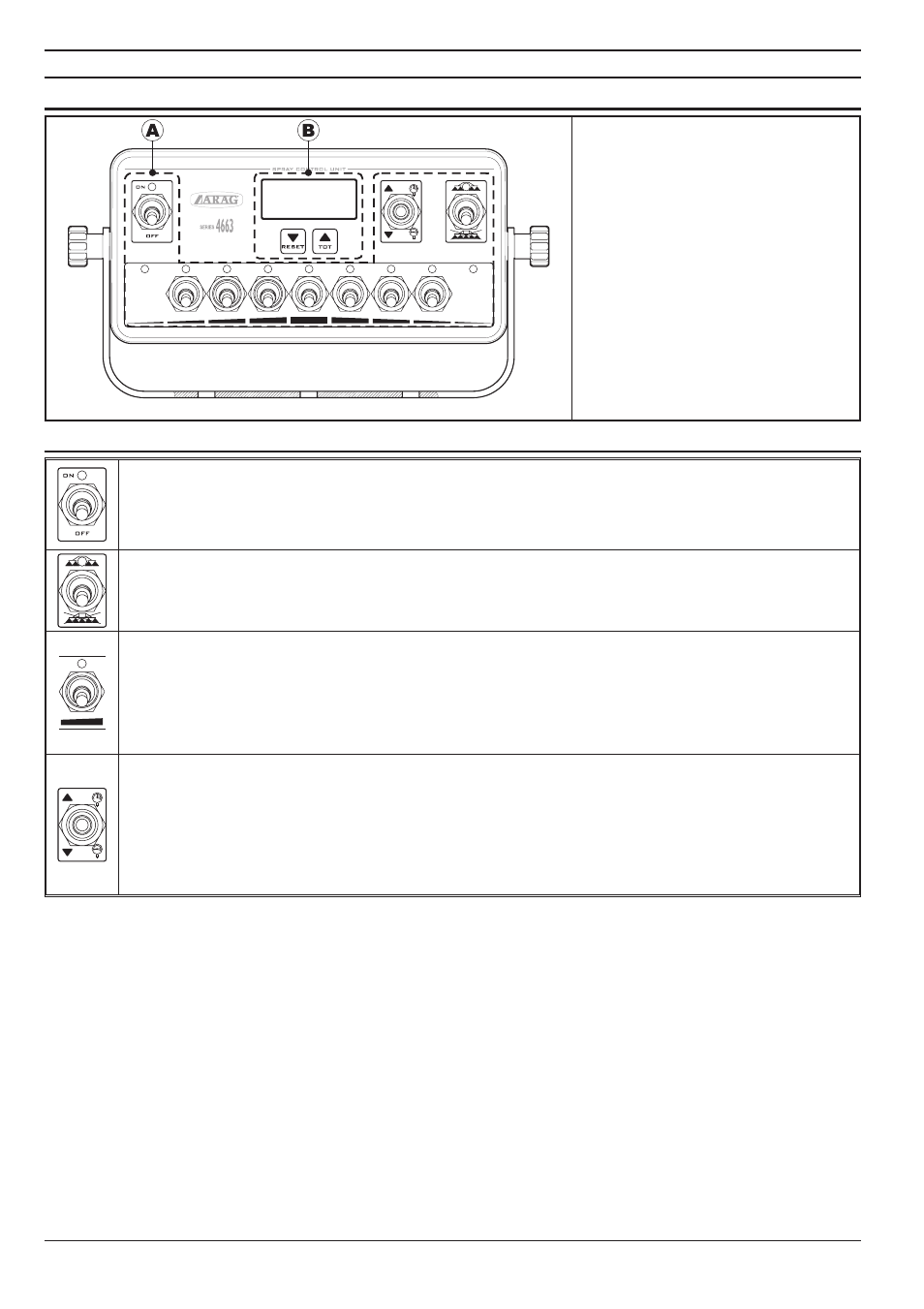

7.1 Bedientafel
Abb. 12
A Wechselschalter für die Steuerung
des Steuerkastens und der einzelnen
Spritzphasen (Par. 7.2).
B Display für die Druckanzeige und
Tasten für die Displayprogrammierung
(Kap. 8).
7.2 Einsatz der Wechselschalter
Wechselschalter ON/OFF für Schaltkasten
• Um den Schaltkasten einzuschalten den Wechselschalter nach oben stellen (Led leuchtet).
• Um den Schaltkasten auszuschalten den Wechselschalter nach unten stellen (Led erloschen).
ACHTUNG: Sollte man vergessen, den Schaltkasten abzuschalten, könnte die Batterie sich
entladen.
Wechselschalter für die Steuerung des Hauptschaltventil
• für das Öffnen des Hauptschaltventils den Wechselschalter nach oben drücken (Led leuchtet auf).
• für das Schließen des Hauptschaltventils den Wechselschalter nach unten drücken (Led erloschen).
Wechselschalter für die Steuerung der Teilbreitenventile
• für das Öffnen des Teilbreitenventils den betreffenden Wechselschalter nach oben drücken
(Led leuchtet auf).
• für das Schließen des Teilbreitenventils den jeweiligen Wechselschalter nach unten drücken
(Led erloschen).
Die Steuerung der Teilbreitenventile ändert sich je nach der am Computer befähigten Betriebsart:
Für den korrekten Einsatz ist daher Bezug auf den Par. 6.2.7 - “Betriebsart” zu nehmen.
Wechselschalter für die Steuerung des Regelventil
Der Hebel befi ndet sich normalerweise in der Mitte.
• für das Steigern der auszubringenden Flüssigkeitsmenge (Druckanhebung in der Regelarmatur)
den Wechselschalter nach oben drücken.
• für das Mindern der auszubringenden Flüssigkeitsmenge (Druckminderung in der Regelarmatur) den
Wechselschalter nach unten drücken.
Am Display des Schaltkastens kann der momentane Druckwert abgelesen werden.
ACHTUNG: Für die Druckanzeige muss ein Druckwandler installiert werden (Par. 6.2.5).
Tab. 3
