4

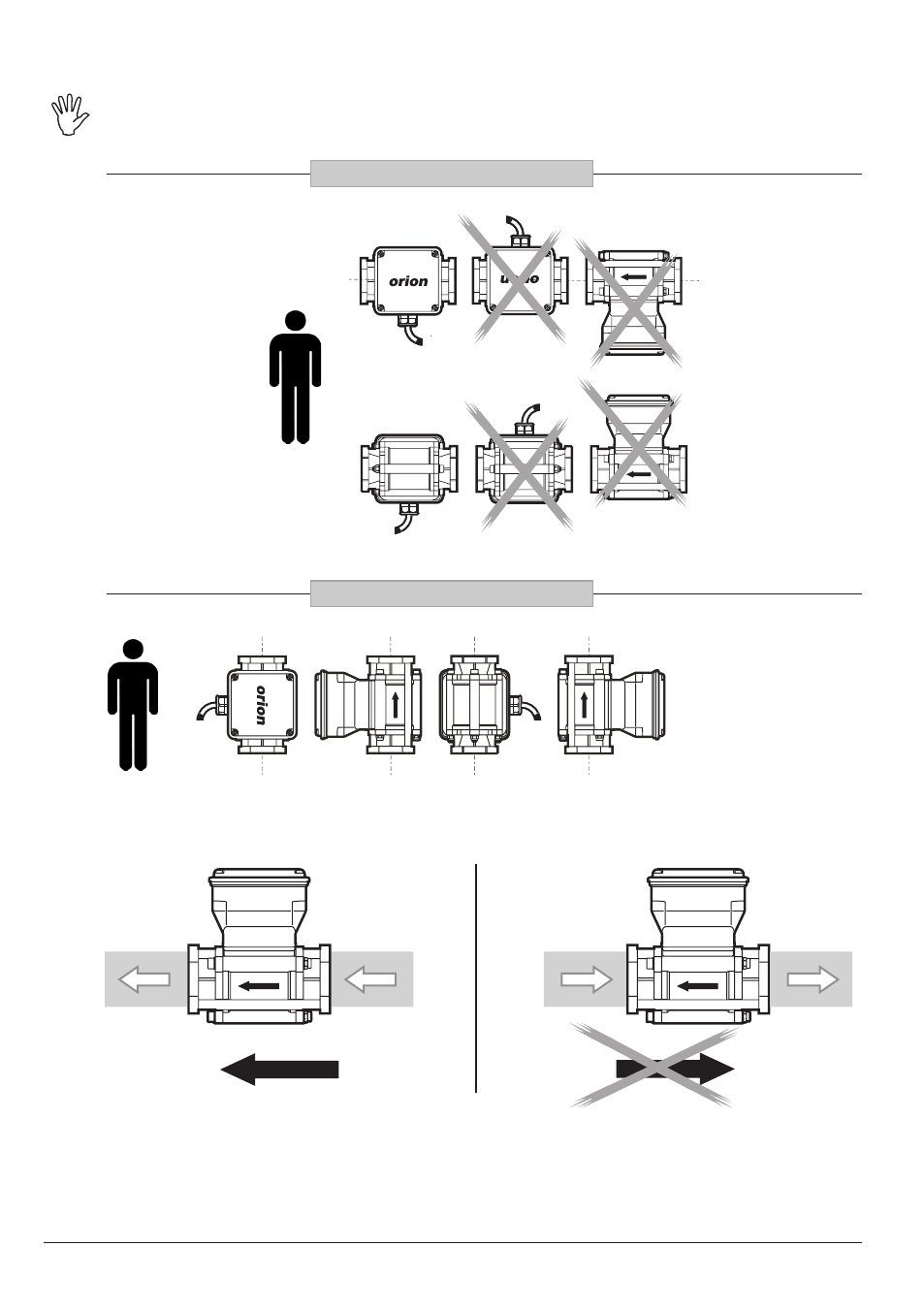

- Für den Erhalt eines korrekten Betriebs muss die Montagerichtung (Abb. 2a und Abb. 2b) einge-
halten werden;
Das Kabel darf NIE nach oben gerichtet werden.
HORIZONTALE MONTAGE
OK
OK
VERTIKALE MONTAGE
- Halten Sie die korrekte Ein-/Auslaufrichtung der Flüssigkeit ein, die vom am Gehäuse des
Durchflussmessers eingeprägten Pfeil angegeben wird (Abb. 3).
IN OUT IN OUT
Verwenden Sie Ein- und Auslaufleitungen, die den gleichen Durchmesser der inter-
nen Durchflusskanäle des Durchflussmessers aufweisen. Bezüglich entsprechender
Bezüge verweisen wir auf die Tabelle 4 (Kap. 6 - Technische Daten).
Abb. 2a
Abb. 2b
Abb. 3
