Eneo VKC-13100IR12Z - Handbuch (Seite 9)

9
5.3 Begrenzung von Schwenkung und Neigung
1. Begrenzung des Schwenkwinkels
Der Schwenkwinkel ist auf +/- 90° begrenzt.
VORSICHT: Die „Easy Bracket”-Halterung kann nicht an der Decke angebracht werden.
Bei Installation an der Wand muss die Lasche für den „Easy Bracket”-Haken (l) nach oben zeigen.
5.2 Spannungsversorgungsanschlüsse
Die Kamera kann entweder mit VDC oder 4VAC betrieben werden (doppelte Spannungsversorgung).
Es ist unbedingt erforderlich, die 12VDC-Spannungsversorgung korrekt gepolt anzuschließen, andernfalls
arbeiten die IR-LEDs nachts nicht.
Primäre und sekundäre Masse sind vollständig voneinander isoliert, um mögliche Probleme durch Erdungsschleifen
zu vermeiden.

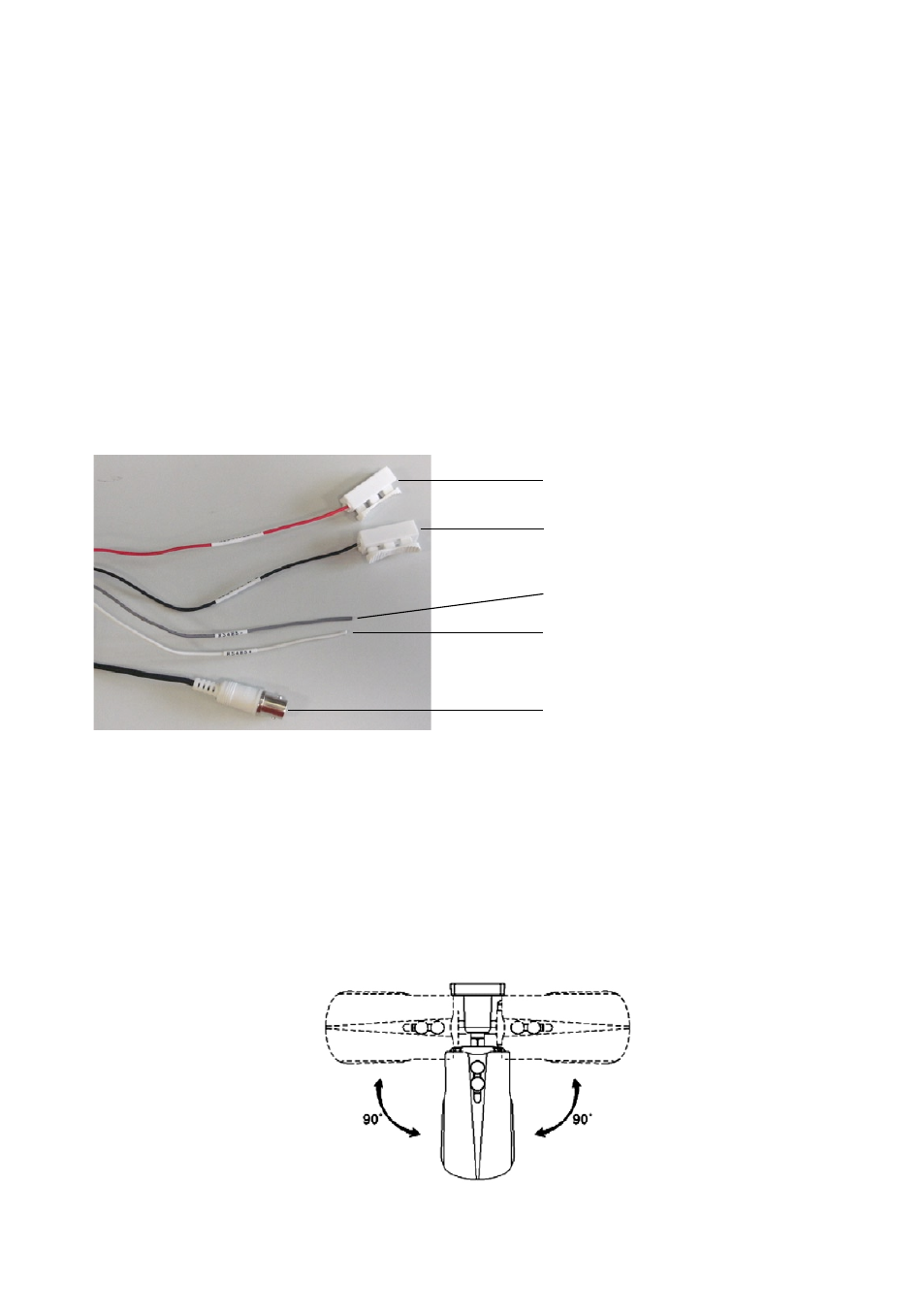

Klemmverbinder der Spannungsversorgung:
4VAC / GND (schwarze Leitung)
4VAC / VDC (rote Leitung)
Video (BNC)
RS-485– (graue Leitung)
RS-485+ (weiße Leitung)
