3. Installation und Konfiguration
3.1 Lieferumfang
Der Karton enthält:
x Fastrax III (Dome-Kamera)
x Abdeckkuppel (optional)
x Betriebsanleitung
3x Schrauben zum Befestigen des Fastrax III
3x Dübel
x 0-polige Anschlussleiste
x -polige Anschlussleiste
VORSICHT: Stellen Sie sicher, dass sich sowohl auf dem Gehäuse als auch der Basis der Kamera Vorsichtsetiketten befinden (nur Version E).
Andere Versionen unterstützen keine Alarmeingänge und -ausgänge.
Die Dome-Kamera ist zur Befestigung auf einer festen Oberfläche vorgesehen. Die Befestigungsfläche muss in der Lage sein, ein Gewicht von bis zu 4,5kg
(0lb) zu tragen.
Die Basis der Dome-Kamera muss an einem Strukturobjekt wie einem harten Holzstück, einem Wandpfosten oder einem Deckensparren befestigt werden,
der das Gewicht der Dome-Kamera tragen kann.
Kabeldurchführung
Oberfläche (Decke)
Basis
Vorstehende Nocken auf die Aussparung in
der Platine des Kameragehäuses ausrichten.
Kameragehäuse
eingerastet offen
eingerastet

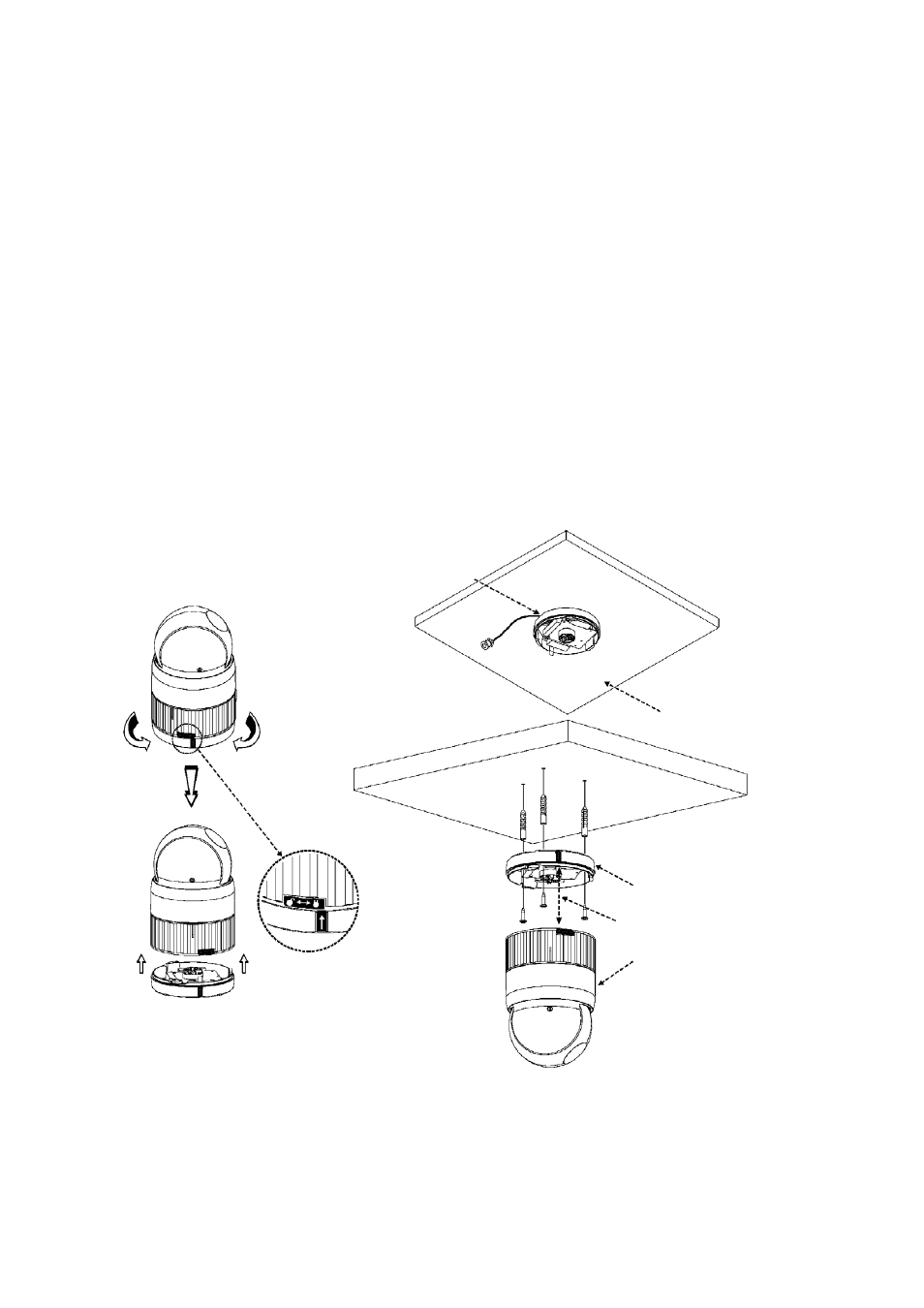

Abbildung 3 - Installation
