3.2 Grundkonfiguration des Fastrax III Dome-Kamerasystems

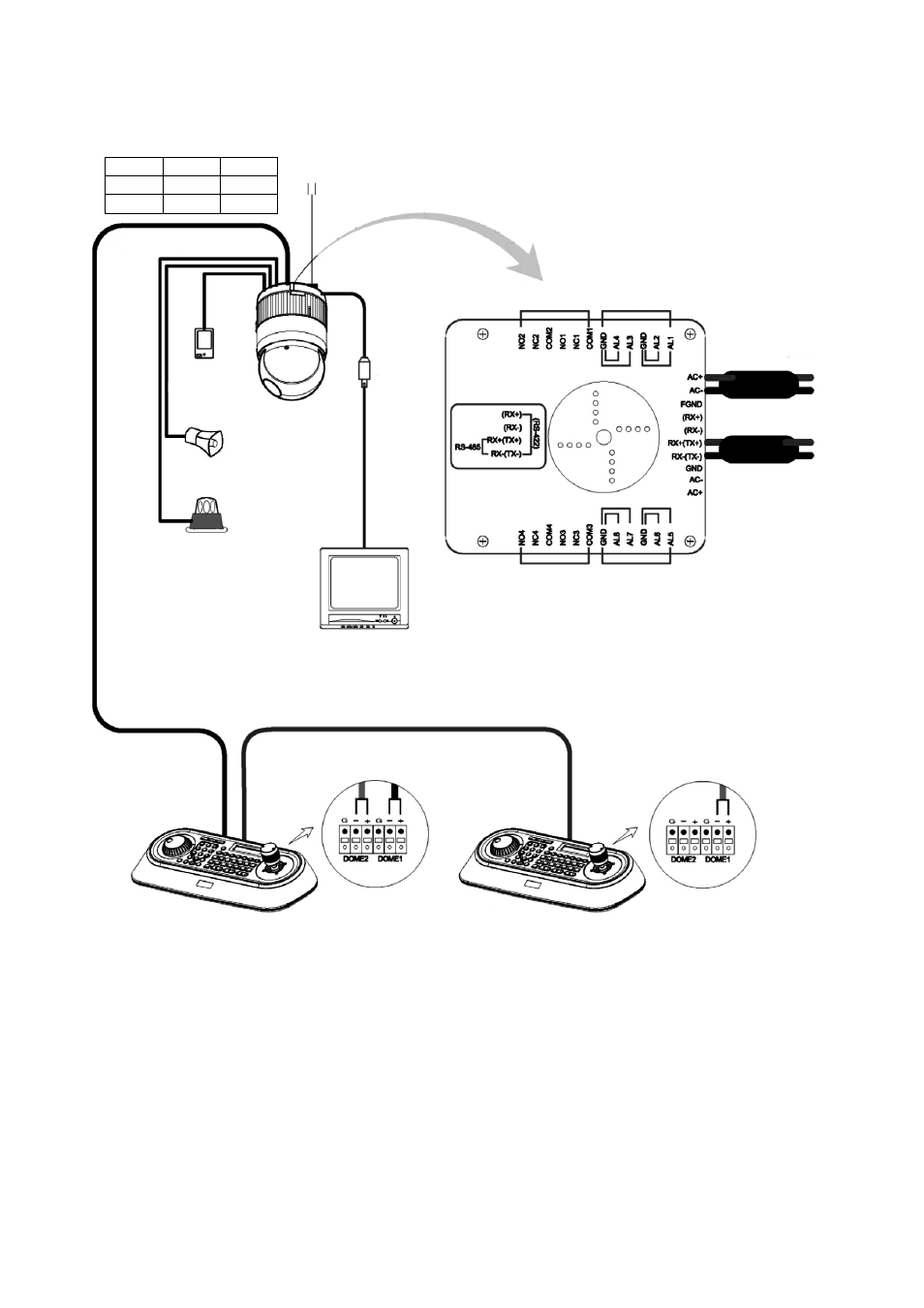

Abbildung 4 - Grundinstallation
Die Installation der Dome-Kamera darf nur von qualifiziertem Personal in Übereinstimmung mit den am Ort der Installation gültigen elektrischen und mecha-
nischen Bestimmungen erfolgen. Die Systeminstallation ist in den Abbildungen 4-9 beschrieben.
Spannungsversorgung
4VAC
STP AWG #4
Sensor
Alarmeingang
bis zu 8
Sirene
Blinklicht
Alarmausgang
bis zu 4
BNC
Alarmausgang
 ~
Alarmeingang
 ~ 4
Spannungs-
versorgung
4VAC
Dome+
Dome–
Alarmausgang
3 ~ 4
Alarmeingang
5 ~ 8
Monitor
RS-485
Halb-Duplex-Modus: RX+(TX+), RX–(TX–)
RS-4
Simplex-Modus: (RX+), (RX–)
Duplex-Modus: RX+(TX+), RX–(TX–), (RX+), (RX–)
Rückseite
Bediengerät Master
J-Box Dome
RS485(+) DOME + RX+(TX+)
RS485(-)
DOME - RX-(TX-)
Bediengerät Slave
Rückseite
